532 9424270994 Rev N
•
OUT2 se ferme pour Enclenchement 50-1 (Pickup)
•
L'enregistrement des défauts est activé

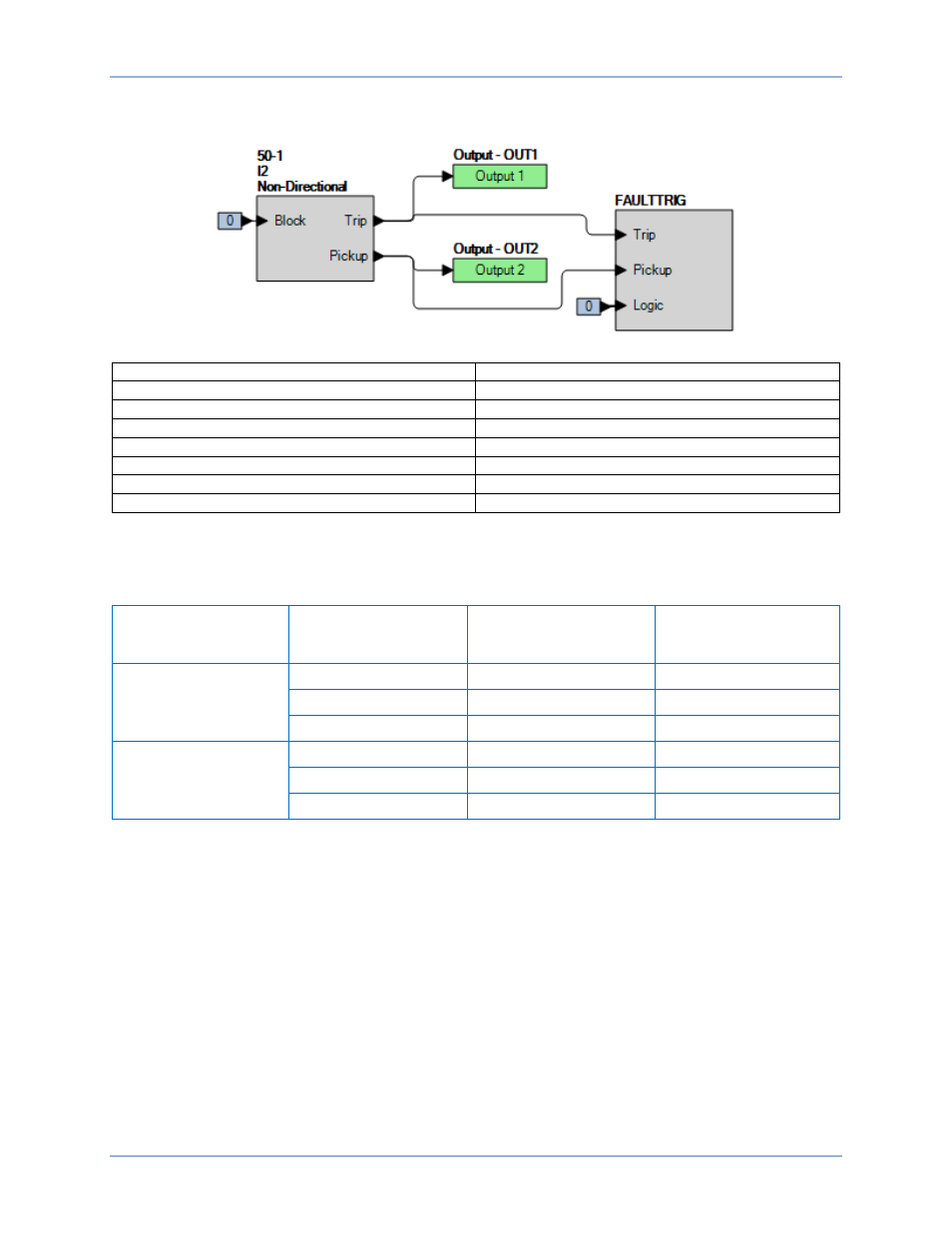

Figure 298. Paramètres BESTlogicPlus (mode I2)
Non-Directional Non directionnel
Block Blocage
Trip Déclenchement
Pickup Enclenchement
Output - OUT1 Sortie - SORTIE1
Output 1 Sortie 1
FAULTTRIG DÉCLENCHDÉFAUT
Logic Logique
Étape 3 : Utilisez BESTCOMSPlus pour ouvrir l'écran Protection, Courant, Surintensité instantanée (50-1)
et transmettre les paramètres de test de plage inférieure (paramètre d'enclenchement
minimum) correspondant à votre type d'entrée de contact du Tableau 188 au BE1-11g.
Tableau 188. Paramètres de test d'enclenchement (mode I2)
Type d’entrée de
contact
Plage
Paramètre
d'enclenchement
Temporisation
5 A
Valeur inférieure 0,5 A 0 ms
Valeur moyenne 5,0 A 0 ms
Valeur supérieure 9,0 A 0 ms
1 A
Valeur inférieure 0,1 A 0 ms
Valeur moyenne 1,0 A 0 ms
Valeur supérieure 1,8 A 0 ms
Étape 4 : Préparez la surveillance de l'exécution de la fonction 50-1. Cette exécution peut être vérifiée en
surveillant la sortie OUT2 (voir Figure 298).
Étape 5 : Connectez une source de courant aux bornes D1 et D2 (phase A). Pour un test d'entrée
monophasée, I2 = Ia / 3. Le BE1-11g doit donc s'enclencher à une valeur correspondant à trois
fois la valeur du paramètre lorsque seule une entrée monophasée est appliquée. Par exemple,
pour déterminer la valeur de courant d'enclenchement requise pour un BE1-11g de 1 A avec un
paramètre d'enclenchement de 0,1, un courant d'entrée équivalent à trois fois 0,1, soit
0,3 ampère, est requis.
Étape 6 : Augmentez lentement le courant de phase A jusqu'à la fermeture de OUT2 et enregistrez la
valeur d'enclenchement. Vérifiez qu'une cible 50-1-Neg SEQ est indiquée à l'écran du panneau
avant. Réduisez lentement le courant appliqué jusqu'à ce que OUT2 s'ouvre et enregistrez la
valeur de retombée.
Étape 7 : Répétez l'étape 6 pour les paramètres d'enclenchement des plages moyenne et supérieure
correspondant à votre type d'entrée de contact. Enregistrez les résultats.
Étape 8 : (Facultatif.) Répétez les étapes 1 à 7 pour les groupes de paramètres 1, 2 et 3.
Test de surintensité instantanée (50) BE1-11g
