9424270994 Rev N 51
Chacune des sorties dispose d’un paramètre et de trois désignations. Le paramètre est un Paramètre de
maintien (Hold Attribute). Les désignations comprennent une description de la sortie, une indication
décrivant l'état de mise sous tension (Energized State) et une indication décrivant l'état hors tension (De-
Energized State). Les désignations sont utilisées par les fonctions de génération de rapports du BE1-11g.
Pour modifier les paramètres ou les désignations, utilisez l’Explorateur des paramètres (Settings
Explorer) pour ouvrir le sous-menu Sorties de contact (Contact Outputs) du menu Sorties programmables
(Programmable Outputs) comme indiqué dans la Figure 34.

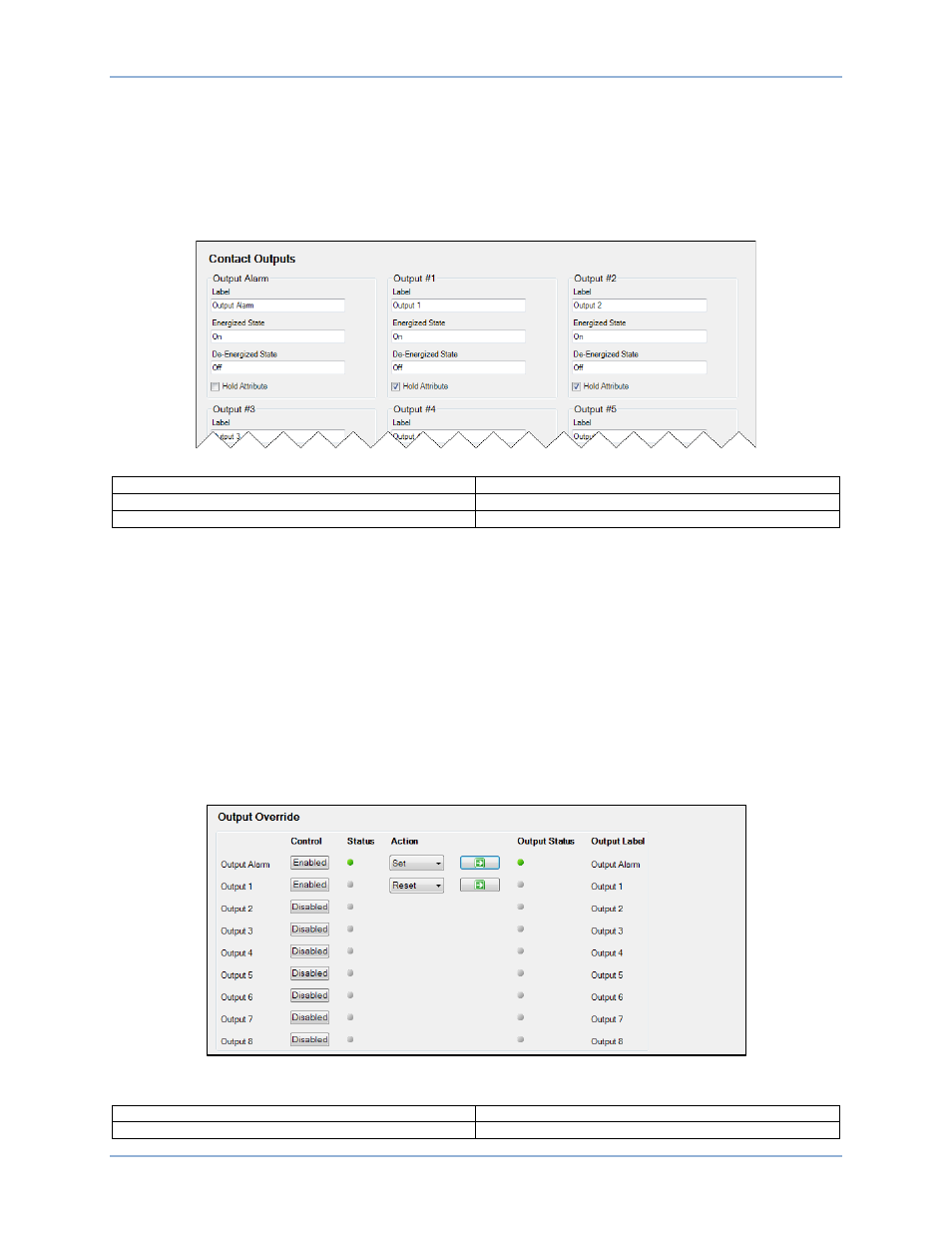

Figure 34. Écran Contacts de sortie
Contact Outputs Sorties de contact
Output Alarm Alarme de sortie
Hold Attribute Paramètre de maintien
Contrôle manuel de la logique de sortie de contact
Chemin de navigation BESTCOMSPlus : Explorateur des mesures, Contrôle, Forçage sortie
Chemin de navigation IHM : Explorateur des mesures, Contrôle, Contacts de forçage sortie
Chaque contact de sortie peut être contrôlé directement en utilisant la fonction de contrôle de sortie
Sélection avant opération (select-before-operate). L’expression logique de sortie, qui contrôle
normalement l’état d'une sortie, peut être forcée et le contact, pulsé, laissé ouvert ou laissé fermé. Cette
fonction est utile pour effectuer des tests. Un point d’alarme est disponible dans la fonction d’alarme
programmable pour surveiller si la logique de sortie a été forcée. Référez-vous au chapitre
Alarmes pour
de plus amples informations sur les alarmes programmables. Le contrôle manuel de la logique de sortie
peut être effectué via l'interface du panneau avant ou BESTCOMSPlus. Utilisez l’Explorateur des
mesures (Metering Explorer) pour ouvrir l’écran Contrôle (Control), Forçage sortie (Output Override).
Reportez-vous à la Figure 35.
Figure 35. Écran Forçage sortie
Output Override Forçage sortie
Output Alarm Alarme de sortie
BE1-11g Contacts d’entrée et de sortie
