9424270994 Rev N 59
Percent of Nominal V/Hz Pourcentage de valeur nominale V/Hz

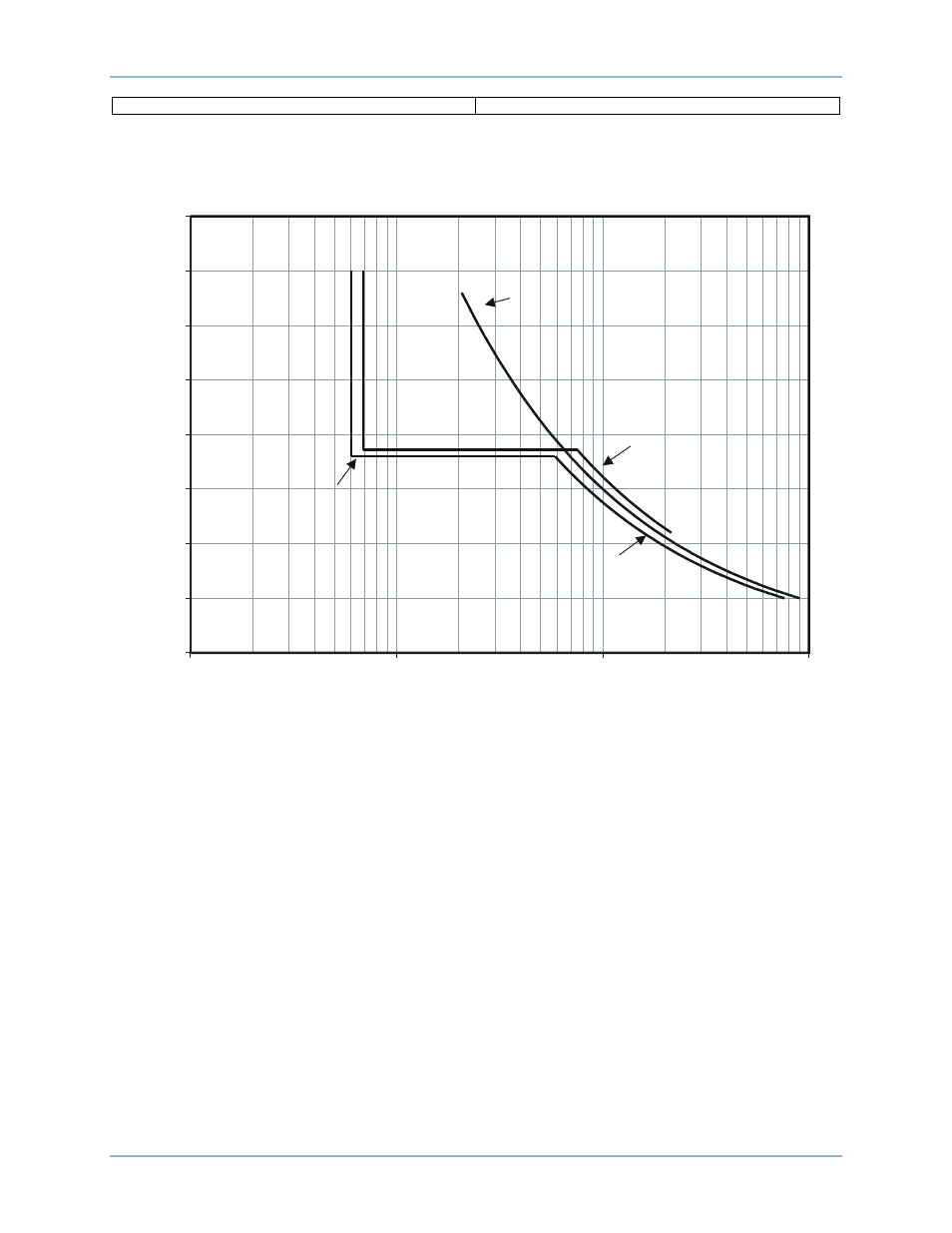

Figure 39. Temps représenté sur l'axe horizontal
Sur la base d'une Vnom de 69,3 Vpn, 1 PU volts/hertz = (69,3 * √3) / 60 = 2,00. L'exemple suivant, qui
s'appuie sur la norme IEEE C37.102-2006 - IEEE Guide for AC Generator Protection (guide pour la
protection alternateur CA) pour définir la protection de surexcitation, montre comment configurer le BE1-
11g de manière à fournir une caractéristique V/Hz composée pour la protection d'un alternateur et d'un
transformateur élévateur :
•
Alarme = 105 % avec une temporisation de 1 seconde ; V/Hz = 2
* 1,05 = 2,10
•
Enclenchement en temps inverse = 105 % ; Coefficient multiplicateur (TD) = 1,9 ; Courbe de
déclenchement inverse = (M-1)^2 ; V/Hz = 2
* 1,05 = 2,10
•
Temps constant n° 1 = 118 % avec une temporisation de 6 secondes ; V/Hz = 1,18
* 2,0 = 2,36
La vitesse de réinitialisation est déterminée par le paramètre Coefficient multiplicateur de réinitialisation
(Reset Dial setting). La sélection de la valeur « zéro » (0) entraîne une réinitialisation instantanée. En
nous appuyant sur la caractéristique selon une loi en carré inverse, supposons un paramètre de
coefficient multiplicateur de déclenchement de 2,0 et un multiple d'enclenchement de 1,2. Le temps de
déclenchement total sera de 50 secondes. Si la condition existe pendant 30 secondes, puis est corrigée
(60 % du temps s'est écoulé), quel est le temps de réinitialisation total pour un paramètre Coefficient
multiplicateur de réinitialisation de 5 ? D'après l'équation de réinitialisation (Équation 5), le calcul est le
suivant :
Volt/Hz Characteristic
100%
105%
110%
115%
120%
125%
130%
135%
140%
1.0 10.0 100.0 1000.0
Time in Seconds
P
e
rc
e
n
t
o
f
N
o
m
in
a
l
V
/H
z
Transformer Limit
Generator Limit
Inverse
105%, TD=1.9
Definite
118%, 6s
D2871-43
02-12-04
BE1-11g Protection de surexcitation (24)
