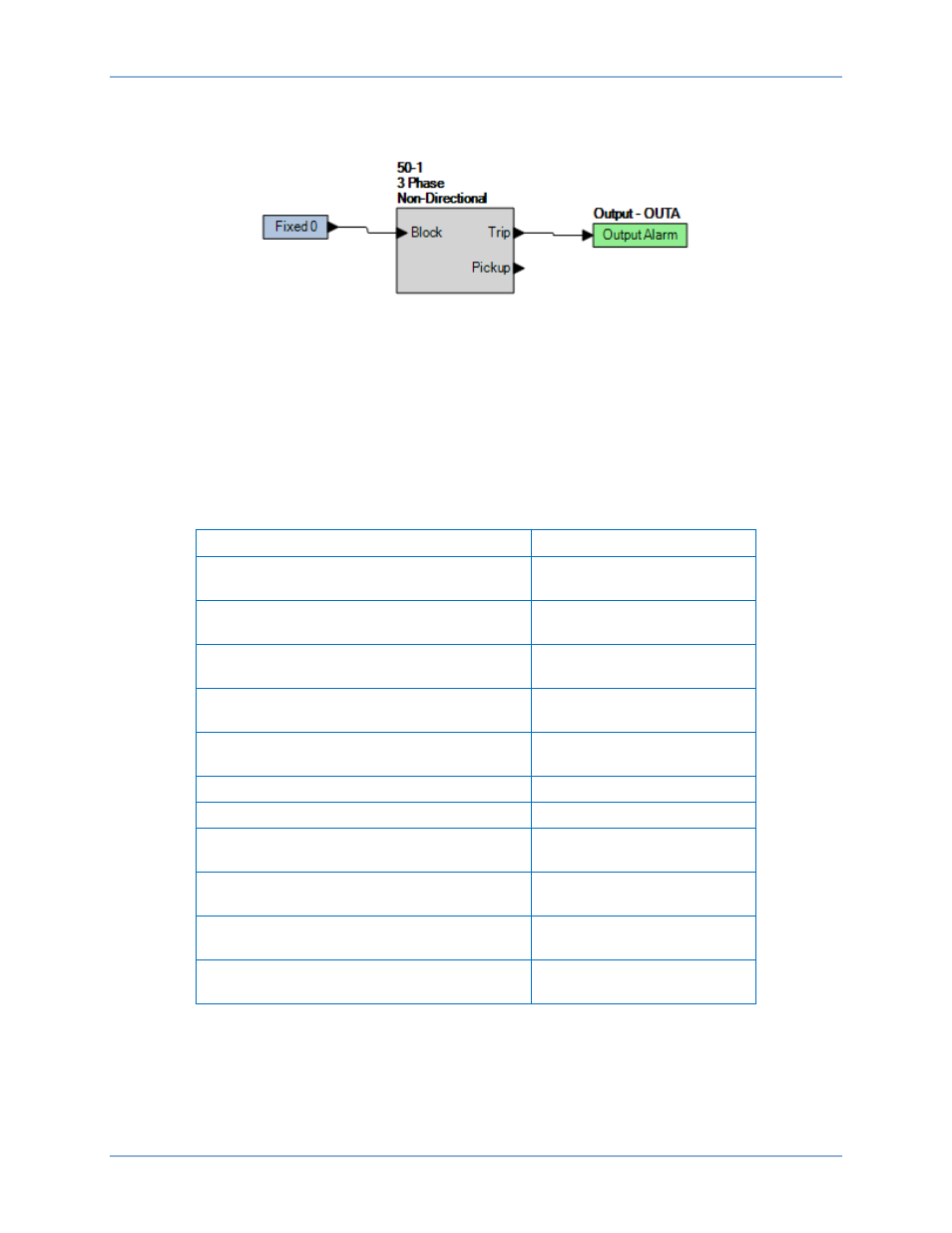

La Figure 32 illustre la logique pour le contact de sortie d'alarme à sécurité intrinsèque lorsque OUTA est
normalement fermé (style xxxxxxx2xxxxxx). La sortie relais OUTA se ferme quand l’élément 50-1 est
dans une condition de déclenchement.

Figure 32. Logique de sortie, sortie de contact d'alarme à sécurité intrinsèque

Désactivation des alarmes d'incident du relais

L'ensemble des circuits et logiciels responsables du fonctionnement du BE1-11g est contrôlé par la
fonction de tests de diagnostic automatiques continus des alarmes d'incident du relais. Une liste détaillée
des alarmes d'incident du relais est fournie au Tableau 7. Dans le cas où l'un de ces points détecte une
condition d'alarme, le relais de sortie d'alarme à sécurité intrinsèque est mis hors tension et ouvre ou
ferme (en fonction du numéro de style) le contact OUTA, le voyant LED d'alarme d'incident du relais du
panneau avant s’allume, toutes les sorties du relais sont désactivées, la logique OUTA est définie et le
BE1-11g est déconnecté. La fonction d'alarmes d’incident du relais n'est pas programmable.

Tableau 7. Alarmes d’incident du relais

Nom

Description

Fichier de paramètres NVMH pas ouvert
(NVMH Settings File Not Opened)

Erreur d'ouverture du fichier
de paramètres

Actualisation de blocs NVM échouée (Update
NVM Blocks Failed)

Erreur d'écriture du fichier de
paramètres

Erreur d'enregistrement de blocs NVMH
(NVMH Saving Blocks Error)

Erreur d'écriture du fichier de
paramètres

Erreur de fichier Flash NVMH (NVMH Flash
File Error)

Erreur d'écriture du fichier de
paramètres

Erreur Flash (Flash Error)

Erreur du système de fichier
Flash

Réinitialisation uP (uP Reset)

Redémarrage répétitif

Erreur Cal (Cal Error)

Erreur de calibration

Calibration par défaut chargée (Cal Defaults
Loaded)

BE1-11g pas calibré

Valeurs par défaut chargées

Valeurs par défaut ont été
chargées

Surcharge uP (uP Overload)

Microprocesseur est
surchargé

Alimentation (Power Supply)

Puissance d'entrée est trop
faible/échec

Retardateur programmable—Paramètre de maintien (Hold Attribute)

À l’origine, les relais électromécaniques disposaient de circuits de contact de déclenchement à
verrouillage. Ces circuits se composaient d'une bobine CC branchée en série avec le contact de
déclenchement du relais et un contact à verrouillage en parallèle de ce contact de déclenchement. La
fonction de verrouillage remplit plusieurs fonctions pour un relais électromécanique. L’une des fonctions
est de fournir l’énergie mécanique nécessaire au fonctionnement de l’indicateur de déclenchement. Une

BE1-11g

Contacts d’entrée et de sortie
