9424270994 Rev N 295
Montage
Les systèmes de protection BE1-11g sont disponibles dans deux configurations de boîtiers. Les systèmes
de protection de type J sont fournis dans un boîtier non amovible, de taille S1 qui s'adapte à une
ouverture de panneau S1 standard. Les systèmes de protection de type H et P sont fournis dans un
boîtier de taille H1 amovible. Un boîtier H1 peut être adapté à un panneau ou à un « rack » (tiroir) pour un
montage à simple ou double boîtier. Les équerres d'adaptation sont vendues séparément. Un BE1-11g
peut être monté selon l'angle qui convient le mieux.
Dimensions et découpes du boîtier de type J
Les dimensions frontales sont représentées dans la Figure 181 et les dimensions latérales, dans la
Figure 182. Les dimensions sont affichées en pouces [millimètres].

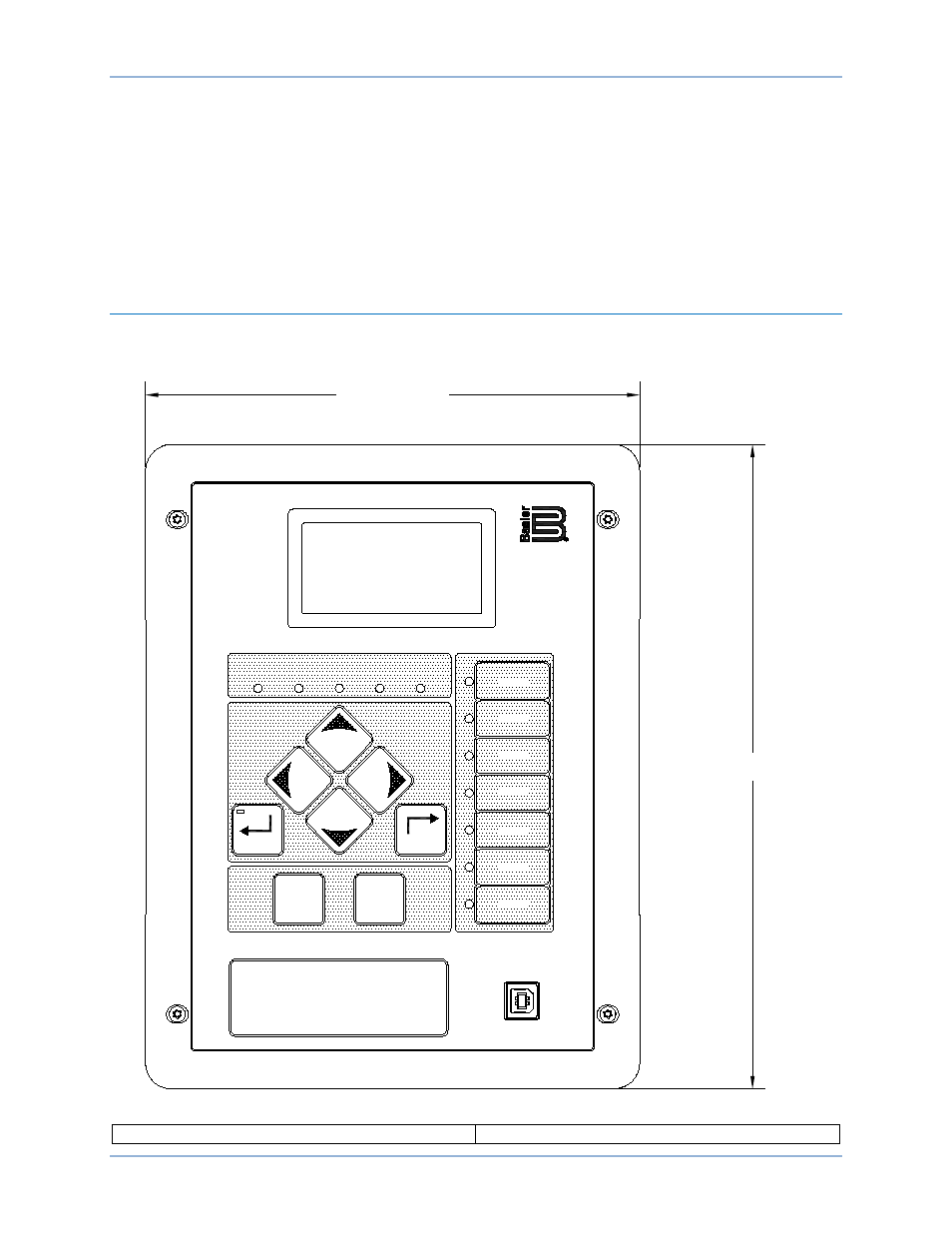

Figure 181. Boîtier de type J - Dimensions frontales
BE1-11 Protection System Système de protection BE1-11
USB
7.00 [177.79]
9.12 [231.64]
P0072-74
BE1-11
Protection
System
Relay Minor Major
Power Trouble Alarm Alarm Trip
Edit Reset
Indicator 1
Indicator 2
Indicator 3
Indicator 4
Indicator 5
Indicator 6
Indicator 7
Select
Control
Switch
Operate
Control
Switch
BE1-11
BE1-11g Montage
