Note
Pour la mesure monophasée, la phase non surveillée n'est ni limitée,
ni contrôlée. Ces phases sont signalées dans le tableau par « s/o »
(sans objet).
En cas d'utilisation de la mesure monophasée de la tension, seul l'élément de surintensité inverse de la
phase avec des informations sur l'amplitude de tension est affecté par la fonction 51/27R. Par
conséquent, en mode de contrôle de la tension, les éléments 51 des deux phases non surveillées sont
toujours désactivés. En mode de retenue de tension, les paramètres d'enclenchement de surintensité des
éléments 51 des deux phases non surveillées ne sont pas ajustés à partir de 100 %.
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) peut également être défini pour superviser la fonction 51/27R. Il est
possible de le définir de manière à empêcher automatiquement tout fonctionnement incorrect en cas de
perte de la tension de mesure. Si la fonction 51/27R est définie pour le contrôle et qu'une condition 60FL
est détectée, les éléments de surintensité inverse sont désactivés. Si la fonction 51/27R est définie pour
la retenue et qu'une condition 60FL est détectée, les éléments de surintensité inverse restent activés,
mais l'enclenchement n'est pas ajusté à partir de 100 % de sa valeur. Consultez le chapitre
Perte de
fusible (60FL) pour obtenir de plus amples informations.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de surintensité inverse s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de surintensité inverse est représenté dans la Figure 64.
Les entrées et sorties logiques sont répertoriées dans le Tableau 35.

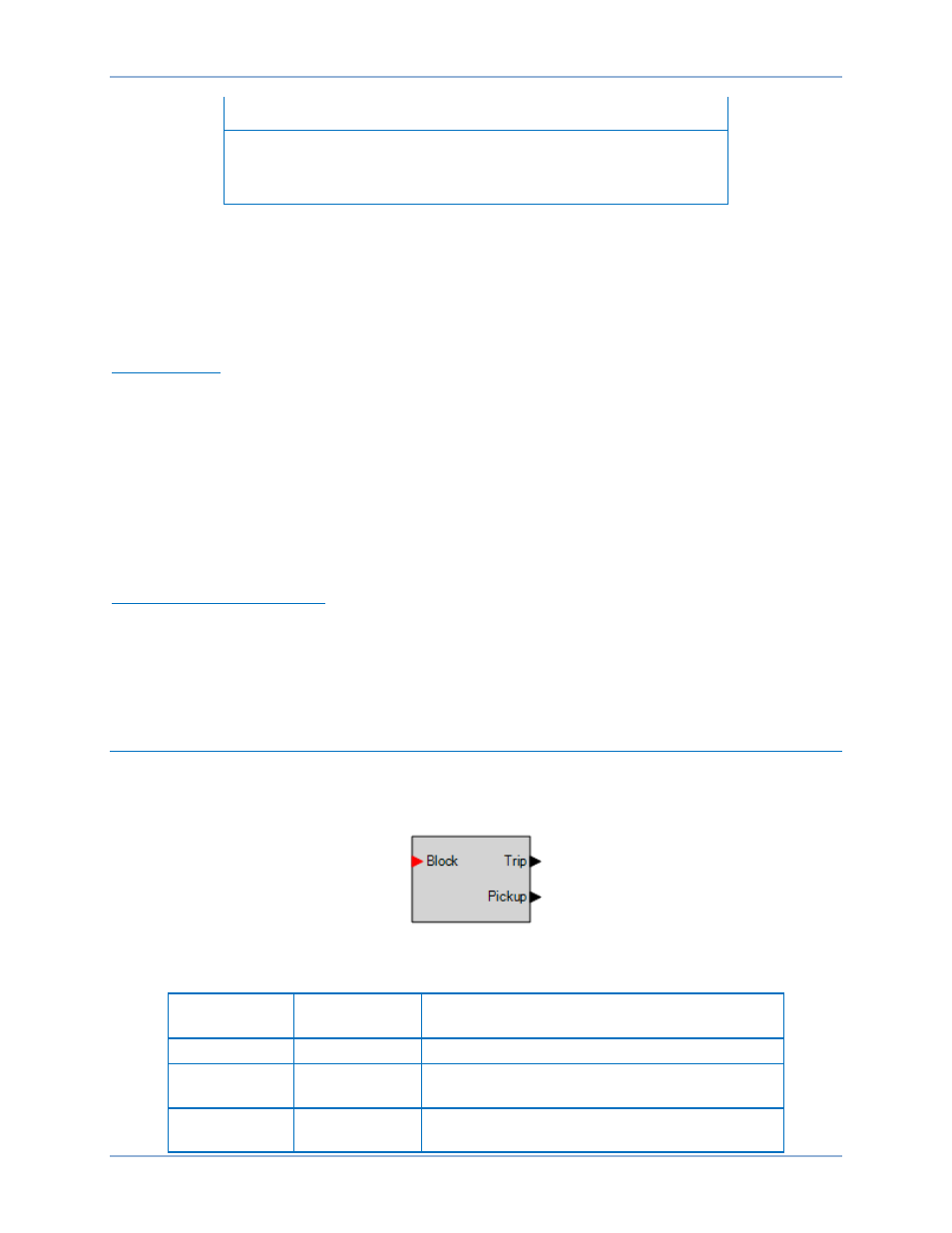

Figure 64. Bloc logique de l'élément de surintensité inverse
Tableau 35. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 51 si définie sur vrai
Déclenchement Sortie
Vrai, si l'élément 51 est dans une condition de
déclenchement
Enclenchement Sortie
Vrai, si l'élément 51 est dans une condition
d'enclenchement
