9424270994 Rev N 121

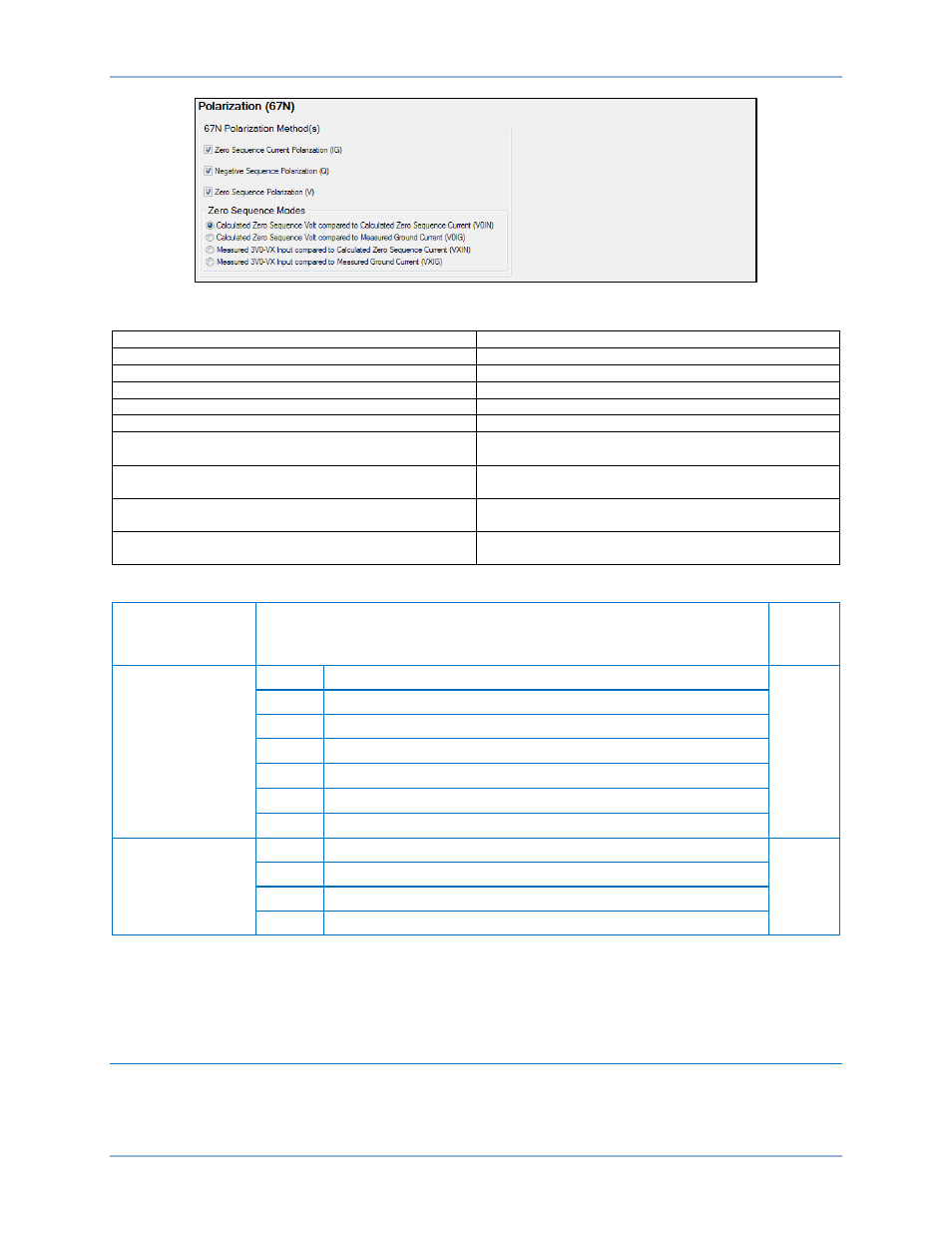

Figure 66. Écran des paramètres Polarisation (67N)
Polarization (67N) Polarisation (67N)
67N Polarization Method(s) Méthode(s) de polarisation 67N
Zero Sequence Current Polarization(IG) Polarisation de courant homopolaire (IG)
Negative Sequence Polarization (Q) Polarisation de séquence négative (Q)
Zero Sequence Polarization (V) Polarisation homopolaire (IG)
Zero Sequence Modes Modes homopolaires
Calculated Zero Sequence Volt compared to Calculated
Zero Sequence Current (V0IN) Tension homopolaire calculée comparée au Courant
homopolaire calculé (V0IN)
Calculated Zero Sequence Volt compared to Measured
Ground Current (V0IG) Tension homopolaire calculée comparée au Courant de
terre mesuré (V0IG)
Measured 3V0-VX Input compared to Calculated Zero
Sequence Current (VXIN) Entrée 3V0-VX mesurée comparée au Courant
homopolaire calculé (VXIN)
Measured 3V0-VX Input compared to Measured
Ground Current (VXIG) Entrée 3V0-VX mesurée comparée au Courant de terre
mesuré (VXIG)
Tableau 37. Paramètres de polarisation
Paramètre Plage/Objet
Valeur
par
défaut
Méthode de
polarisation 67N
IG Utiliser la polarisation de courant homopolaire
IG/Q/V
Q Utiliser la polarisation de séquence négative
V Utiliser la polarisation homopolaire
IG/Q/V
* Utiliser les trois méthodes de polarisation
IG/Q
*
Utiliser les méthodes de polarisation IG et Q
IG/V
*
Utiliser les méthodes de polarisation IG et V
Q/V
*
Utiliser les méthodes de polarisation Q et V
Mode homopolaire
VOIN Tension homopolaire calculée, Courant homopolaire calculé
VOIN
VOIG Tension homopolaire calculée, Courant de terre mesuré
VXIN Tensions 3V0-VX mesurées, Courant homopolaire calculé
VXIG Tensions 3V0-VX mesurées, Courant de terre mesuré
* Les modes IG/Q/V, IG/Q, IG/V et Q/V sont des OU logiques des modes IG, Q et V. Ils sont utilisés pour
configurer des techniques de polarisation double, voire triple, pour les éléments de neutre. Ainsi, si
plusieurs éléments de supervision directionnelle sont activés, n'importe lequel peut activer le
déclenchement, si la décision directionnelle de sens entrant ou sortant appropriée est prise.
Angle de couple maximal et tests directionnels
L'algorithme directionnel nécessite un angle de couple maximal (MTA) configurable par l'utilisateur. Il
existe un paramètre MTA pour les calculs de séquence positive, un pour les calculs de séquence
négative et un pour les calculs homopolaires. Ces paramètres sont distincts des paramètres d'impédance
BE1-11g Protection de surintensité directionnelle (67)
