208 9424270994 Rev N
Sélection du groupe de paramètres
La sélection du groupe de paramètres actif fourni par cette logique de fonction peut également être
remplacée. Dans ce cas, un groupe de paramètres devient actif et le BE1-11g conserve ce groupe quel
que soit l'état des conditions de contrôle logique manuel.
La sélection manuelle (logique) lit l'état des entrées logiques dans le bloc fonctionnel de sélection de
groupe de paramètres, afin de déterminer le groupe de paramètres actif. Pour que les entrées logiques
déterminent le groupe de paramètres qui doit être actif, l'entrée AUTO doit correspondre à la
logique 0. La configuration du mode de fonctionnement du bloc fonctionnel détermine le mode de lecture
de ces entrées logiques. Comme indiqué dans le Tableau 71, il existe trois modes logiques.
Entrées discrètes
Lorsque le mode Entrées discrètes (Discrete Inputs) est activé pour le bloc fonctionnel de sélection du
groupe de paramètres, il existe une corrélation directe entre chaque entrée logique discrète et le groupe
de paramètres qui est sélectionné. Ainsi, la confirmation de l'entrée D0 sélectionne SG0 et la confirmation
de l'entrée D1 sélectionne SG1, etc. Le groupe de paramètres actif est verrouillé une fois que l'entrée est
lue. Il n'est pas nécessaire de maintenir l'entrée. Si une ou plusieurs entrées sont validées en même
temps, le groupe de paramètres numériquement supérieur est activé. Une impulsion doit être présente
pendant environ une seconde pour que la modification du groupe de paramètres prenne effet. Une fois
qu'une modification du groupe de paramètres a eu lieu, aucune autre modification ne peut intervenir
pendant un délai égal à deux fois la durée d'activation de l'alarme SGC. Toutes les impulsions appliquées
aux entrées sont ignorées au cours de cette période.

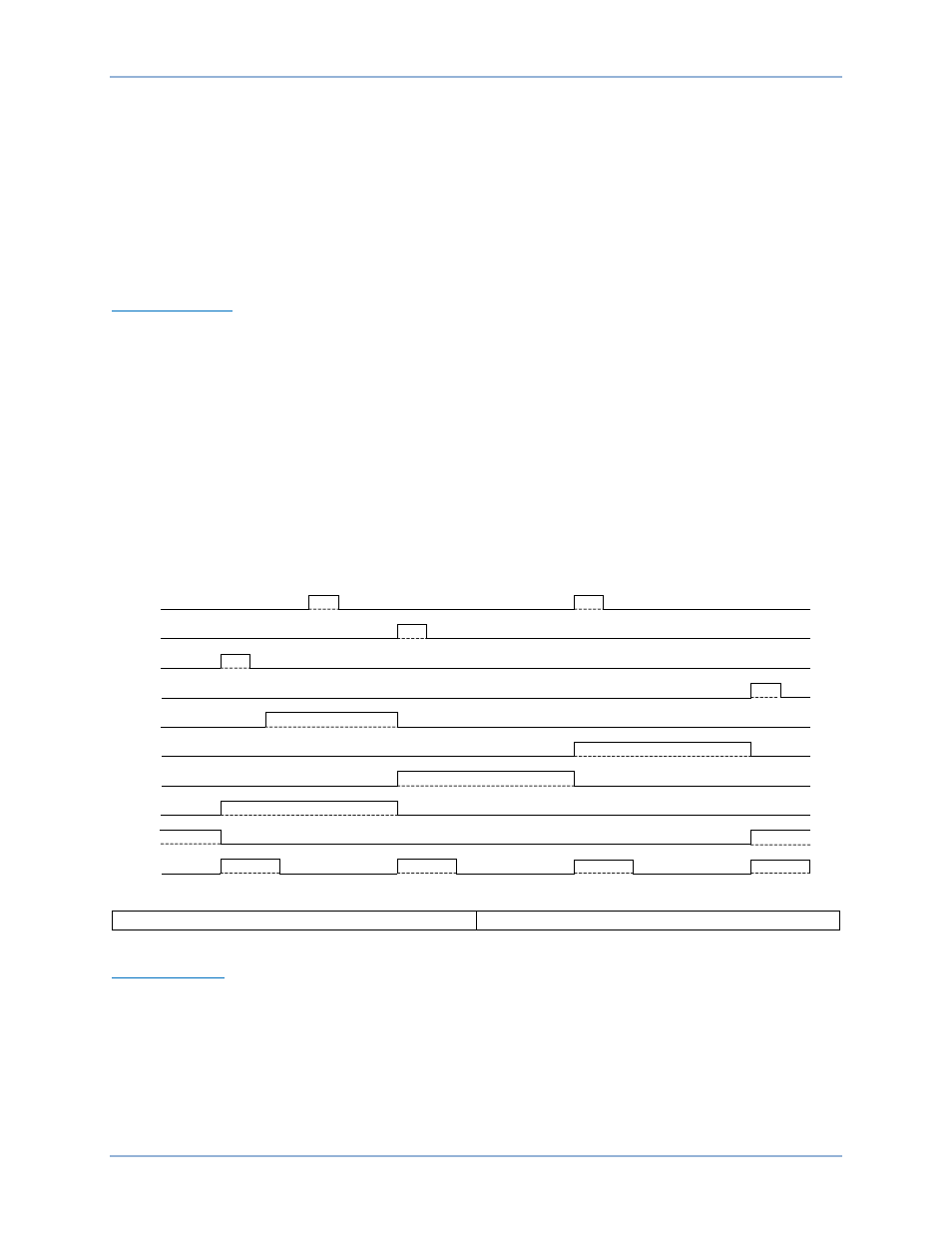

La Figure 117 présente un exemple de lecture des entrées lorsque le mode fonctionnel de sélection du
groupe de paramètres est activé pour les entrées discrètes. Notez qu'une impulsion sur l'entrée D3 alors
que l'entrée D0 est également active n'entraîne pas la modification du groupe de paramètres sur SG3,
car l'entrée AUTO est active.
Figure 117. Entrées discrètes de contrôle d'entrée
AUTO AUTO
Entrées binaires
Lorsque le mode Entrées binaires (Binary Inputs) est activé pour le bloc fonctionnel de sélection du
groupe de paramètres, les entrées sur D0 et D1 sont lues sous forme de codes binaires (Tableau 69).
Les entrées D2 et D3 sont ignorées. Une nouvelle entrée codée doit être stable pendant environ une
seconde pour que la modification du groupe de paramètres prenne effet. Une fois qu'une modification du
groupe de paramètres a eu lieu, aucune autre modification ne peut intervenir pendant un délai égal à
deux fois la durée d'activation de l'alarme SGC.
D3
D2
D1
D0
AUTO
SG3
SG2
SG1
SG0
SGC P
0
0
3
5
-2
8
0
5
-0
3
-0
6
Groupes de paramètres BE1-11g
