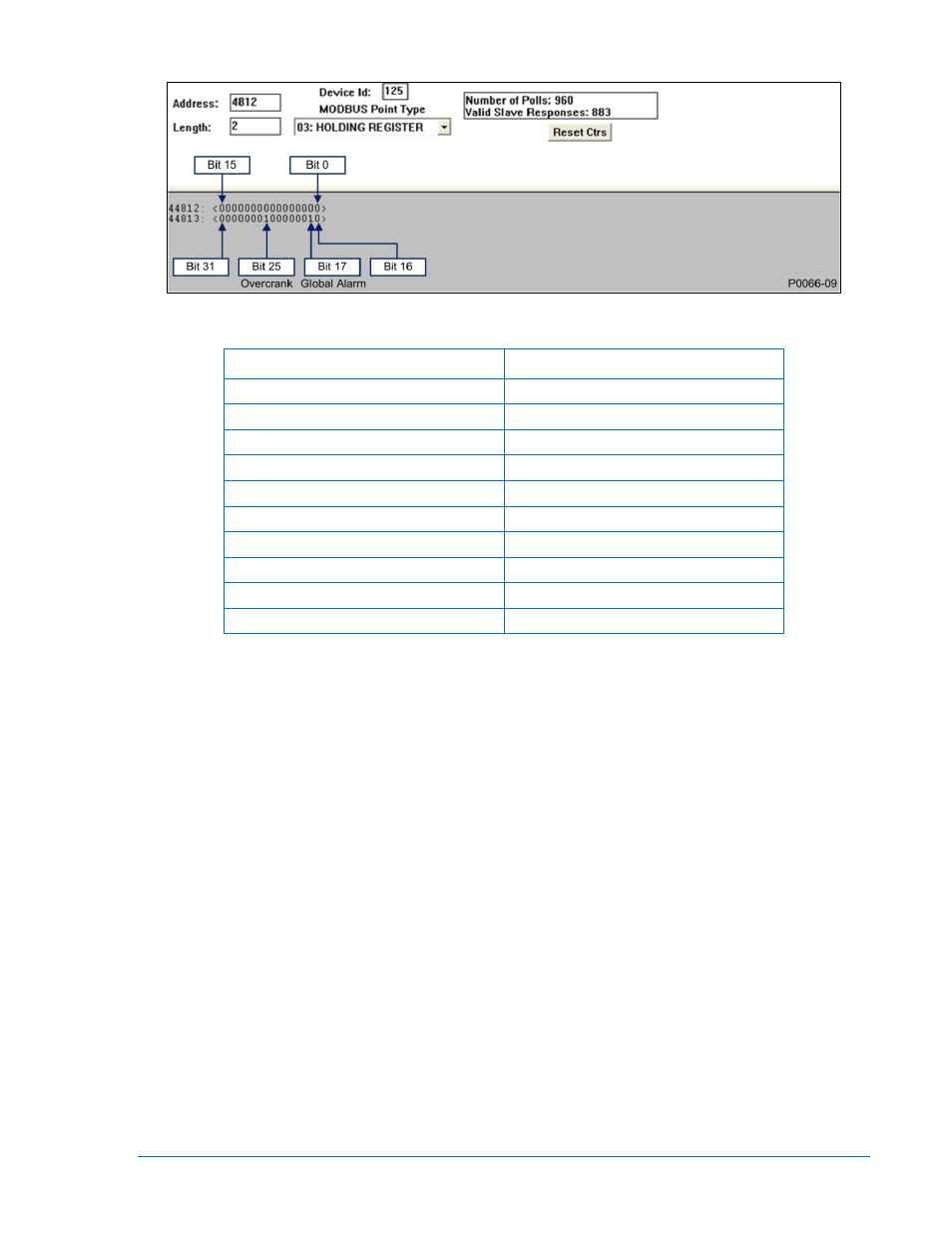

Figure B-1. Cartographie 32 octets des paramètres
English French
Address Adresse
Length Longueur
Device ID Identité du dispositif
MODBUS Point Type Type de point MODBUS
03: HOLDING REGISTER 03 : REGISTRE PROPRIÉTAIRE
Number of Polls: Nombre de groupes :
Valid Slave Responses Réponse d'esclave valide
Bit Octet
Overcrank Sur-démarrage
Global Alarm Alarme globale
Les octets du registre des Mesures d'alarme sont définis de la façon suivante :
•
Octet 0 à Octet 16 = Inutilisé
•
Octet 17 = Alarme globale
•
Octet 18 = Alarme d’erreur du redémarrage
automatique
•
Octet 19 = Détection de fuite de carburant
•
Octet 20 = Erreur du chargeur de batterie
•
Octet 21 = Erreur de transfert
•
Octet 22 = Bas niveau de liquide de
refroidissement
•
Octet 23 = Arrêt ECU
•
Octet 24 = Arrêt d’urgence
•
Octet 25 = Sur-démarrage
•
Octet 26 = Perte de communication ECU
•
Octet 27 = Erreur globale d'émetteur
•
Octet 28 = Bas niveau de carburant
•
Octet 29 = Basse pression d’huile
•
Octet 30 = Haute température de liquide de
refroidissement
•
Octet 31 = Survitesse
Format des données de virgule flottante
Le format de données à virgule flottante Modbus utilise deux registres propriétaires consécutifs pour
représenter une valeur de données. Le premier registre contient les données de bas niveau 16 octet du
format 32 octet suivant :
•
La valeur MSB représente l'octet signe pour la valeur de virgule flottante (0 = positive).
•
Les 8 octets suivants représentent l'exposant indicé par la décimale 127.
•
La valeur 23 LSB comprend la partie décimale mantisse normalisée. L’octet le plus important de
la mantisse est toujours considéré être « 1 » et il n'est pas explicitement enregistré, entraînant
une précision effective de 24 octet.
La valeur du nombre de virgule flottante est obtenue en multipliant la mantisse binaire par deux
augmentés de la puissance de l'exposant non-indicé. L’octet supposé de la mantisse binaire à une valeur
9400270990 Rev X DGC-2020 - Communication Modbus™ B-7
