éditée, le logiciel BESTCOMSPlus recalcule automatiquement la valeur par unité en se basant sur le
paramètre d'unités natives et sur le paramètre de données nominales associées (de l’écran Paramètres
système, Données nominales). Lorsqu'une valeur unitaire est éditée, le logiciel BESTCOMSPlus
recalcule automatiquement la valeur native en se basant sur le paramètre de données nominales et sur le
paramètre d'unités natives associées.
Une fois que toutes les unités unitaires ont été assignées, si le paramètre des données nominales
change, le logiciel BESTCOMSPlus recalcule automatiquement les paramètres d'unités natives en se
basant sur les paramètres de données nominales qui ont été modifiés.
Les paramètres suivants répondent à l'unité native de Volts secondaires, et les données nominales
associées à ces paramètres sont les Volts nominaux secondaires (de l’écran Paramètres système,
Données nominales).
•
Surtension 59-1 Détection triphasée
•
Surtension 59-1 Détection monophasée
•
Surtension 59-2 Détection triphasée
•
Surtension 59-2 Détection monophasée

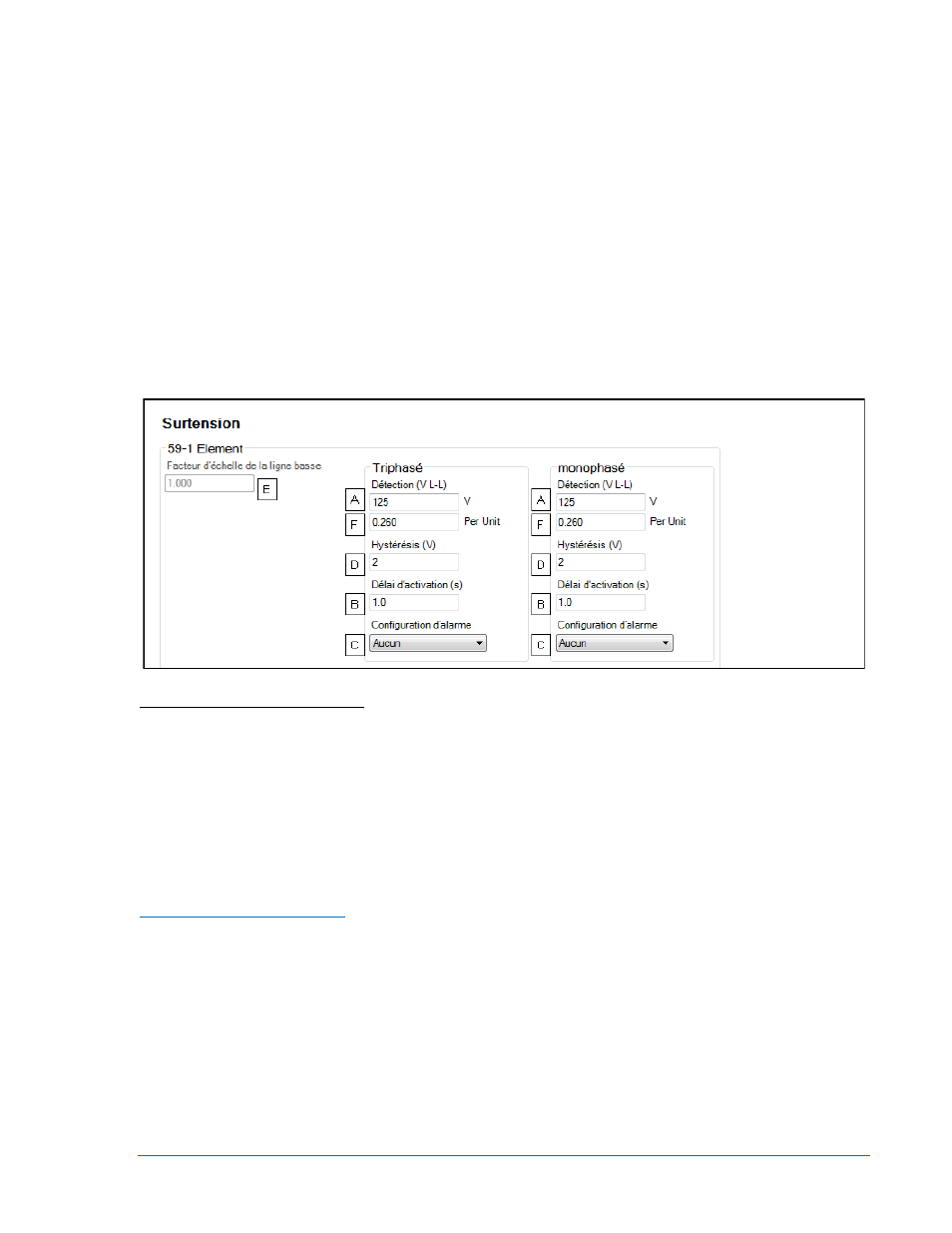

L’écran de Surtension du logiciel BESTCOMSPlus est illustré par la Figure 4-52. Ce graphique
représente l'élément 59-1.
Figure 4-51. Surtension
A Détection : Ajustable de 70 à 1000 Vac par incrément de 1 Vac. (Note : la tension maximale pouvant
être appliquée en toute sécurité au DGC-2020 est de 576 V. La plage de détection est plus élevée de
sorte que lorsque le forçage de ligne basse est utilisé et que le facteur d’échelle est inférieur ou égal à
0,5, des niveaux de protection efficaces de 500 V peuvent être atteints avec un facteur d’échelle de 0,5.)
B Délai d'activation : Ajustable de 0 à 30 s par incrément de 0.1 s.
C Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
D Hystérésis : Ajustable de 1 à 60 Vac par incrément de 1 Vac.
E Facteur d’échelonnage de la ligne basse : Ajustable de 0.001 à 3 par incrément de 0.001.
F Détection (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native et du
paramètre de données nominales associé.
Déséquilibre de phase (47)
Les contrôleurs DGC-2020 proposant une protection avancée des alternateurs (numéro de style
xxxxxxExx) sont capables d'offrir une protection contre les déséquilibres de phase entre chacune des
trois phases. Le paramètre de détection renseigné est basé sur le côté secondaire du VT (DGC-2020).
Une condition de déséquilibre de phase est annoncée lorsque la différence entre la tension de l'une des
trois phases dépasse le paramètre
A de détection 47 pendant une durée égale ou supérieure au délai B 47
d’activation. Un état de déséquilibre de phase peut être défini par l'utilisateur pour déclencher une pré-
alarme
C (avertissement) ou une alarme C (arrêt). Un état de déséquilibre de phase peut aussi être défini
par l'utilisateur pour fermer une sortie programmable.
Le paramètre D d’hystérésis fonctionne comme une fonction d’abandon de la sous-tension en prévenant
d'une commutation trop rapide de la sortie de détection.
Un paramètre E de facteur d’échelonnage de ligne basse est utilisé pour ajuster automatiquement le
paramètre de détection du déséquilibre dans les applications qui peuvent utiliser plus d'un type de
