vitesse et obtenir la performance de statisme voulue. Pour permettre le test du fonctionnement du
statisme, l’unité doit être chargée au maximum de sa charge et la tension résultante de l’alternateur doit
être comparée au statisme voulu. S’il n'est pas possible de charger l'unité au maximum de sa charge, le
test de statisme peut être réalisé avec une charge partielle. La tension estimée est déterminée par
l'équation suivante :
Réduction de tension estimée par la chute - (charge réelle/capacité de la machine)
∗ (pourcentage de
chute/100)
∗tension nominale.
Si la tension réelle ne correspond pas à la valeur estimée et attendue, vous devez calculer l'erreur en
divisant la valeur de chute estimée par la valeur de chute réelle et en ajoutant le résultat sous forme de
gain de chute.
Le Taux d'inclinaison II est défini par le taux de capacité, exprimé en pourcentage, auquel la machine va
pouvoir niveler les valeurs var/PF lors de sa montée en charge de sa mise en ligne. La machine utilise
également ce taux pour réaliser les opérations de décharge avant le refroidissement. Si une machine est
le seul dispositif en ligne, la fonction de nivellement est sans effet.
Après la création d'une rampe de sortie kvar de l'alternateur, un dépassement peut intervenir pour la
mettre en ligne ou hors ligne. La probabilité de dépassement kvar augmente parallèlement à la vitesse de
rampe. En règle générale, le dépassement peut être réduit en abaissant la vitesse de rampe à la valeur la
plus basse possible. Si le dépassement est toujours problématique, le paramètre Réduction du
dépassement de rampe peut être utilisé. Lorsque ce paramètre est défini sur 0 %, aucune modification
n'est apportée au dépassement. Lorsque ce paramètre est défini sur 100 %, la réduction du dépassement
est maximale. Le paramètre Réduction du dépassement de rampe peut être ajusté à son niveau optimal.
Une réduction trop faible peut entraîner un dépassement positif tandis qu'une réduction trop importante
peut entraîner un dépassement négatif.
Les paramètres de contrôle de pente AVR du logiciel BESTCOMSPlus sont illustrés par la Figure 4-67.

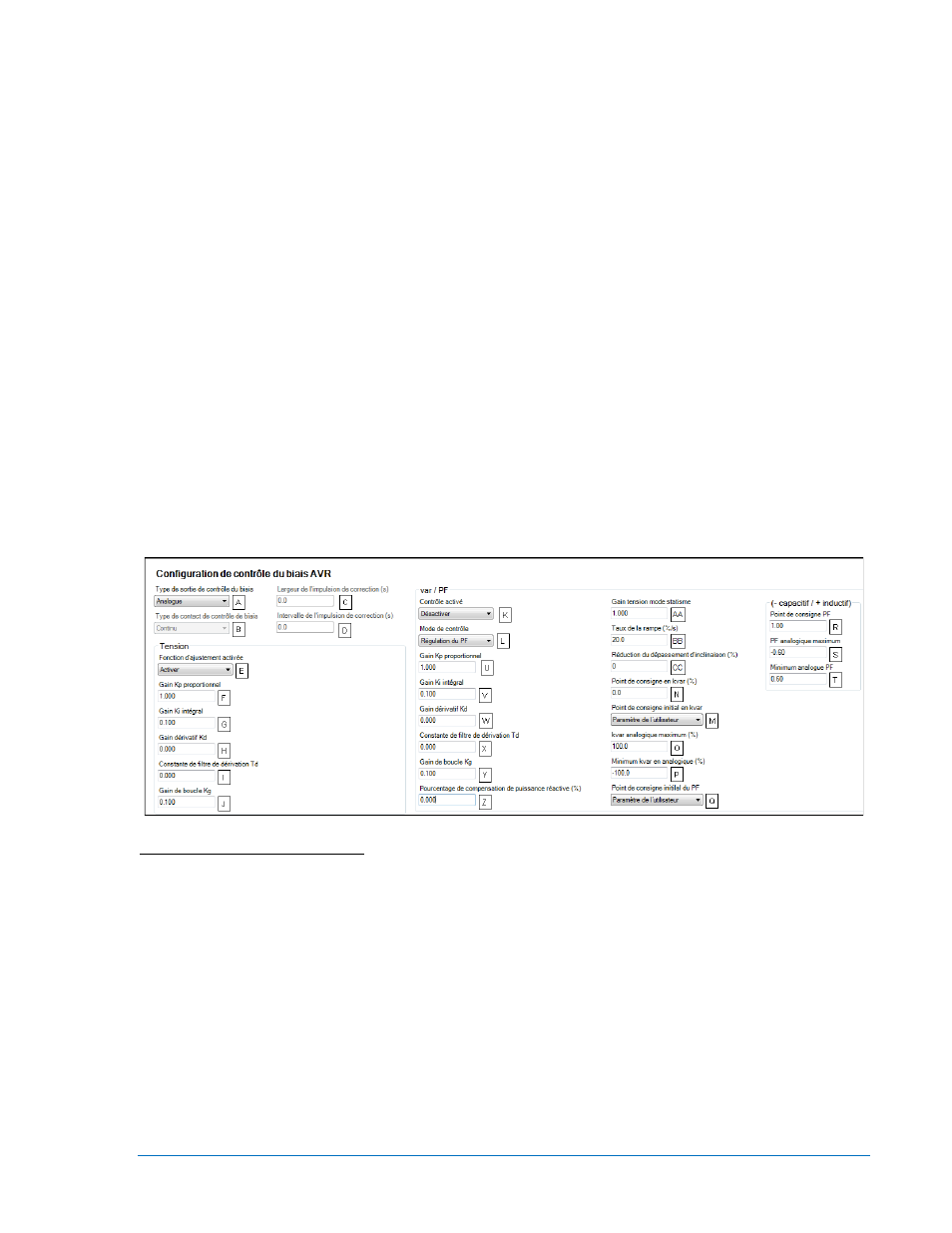

Figure 4-66. Paramètres de contrôle de pente AVR
A Type de sortie de contrôle du biais : Contact ou Analogue.
B Type de contact de contrôle de biais : Continu ou Proportionnel.
C Largeur de l’impulsion de correction : Ajustable de 0 à 99.9 s par incrément de 0.1 s.
D Intervalle de l’impulsion de correction : Ajustable de 0 à 99.9 s par incrément de 0.1 s.
E Autoriser l’ajustement : Désactivé, Activé ou Activé lorsque le disjoncteur alternateur est fermé (version
de matériel 3 uniquement).
F Zone d’insensibilité d’ajustement : Ajustable de 0 à 2 % par incréments de 0,1.
G Consigne d’ajustement de tension : Tension nominale ou Paramètre d’ajustement de tension.
H Décalage d’ajustement déporté : Aucun, Entrée analogique LSM 1 ou ALG IN 1 à 8.
I Décalage d’ajustement déporté (%) : Ajustable de 0 à 10 % par incréments de 0,01.
J Ajustement de tension : Ajustable de 0 à 99 999 V
L-L
par incréments of 1.
K Tension alternative 1-4 : Ajustable de 0 à 99 999 V
L-L
par incréments de 0,01.
L Gain proportionnel (Kp): Ajustable de 0 à 1,000 par incrément de 0.001.
M Gain intégral (Ki) : Ajustable de 0 à 1,000 par incrément de 0.001.
N Gain dérivatif (Kd) : Ajustable de 0 à 1,000 par incrément de 0.001.
O Constante de filtre de dérivation (Td): Ajustable de 0 à 1 par incrément de 0.001.
