Connexions avec les modules AEM-2020, CEM-2020, et LSM-2020
Les modules AEM-2020 (Analog Expansion Module), CEM-2020 (Contact Expansion Module), and LSM-
2020 (Load Share Module) sont des modules optionnels qui peuvent être installés pour fonctionner avec
le contrôleur DGC-2020. Ces modules servent d'interfaces au contrôleur DGC-2020 par l'intermédiaire de
connexions CAN Bus. Les bornes CANBUS sont les seuls connexions communes (Figure 6-21) entre le
contrôleur DGC-2020 et les modules AEM-2020, CEM-2020, et LSM-2020. Référez-vous à la Section 9,
Module de charge partagée LSM-2020 (Load Share Module), pour les connexions relatives aux modules
LSM-2020. Référez-vous à la Section 10, Module d'extension des contacts CEM-2020 (Contact
Expansion Module), pour les connexions relatives aux modules CEM-2020. Référez-vous à la Section 11,
Module d'extension analogue AEM-2020 (Analog Expansion Module), pour les connexions relatives aux
modules AEM-2020. Référez-vous au chapitre Connexions, Interface CAN Bus, de cette section pour
obtenir des détails concernant les connexions CAN Bus du contrôleur DGC-2020.

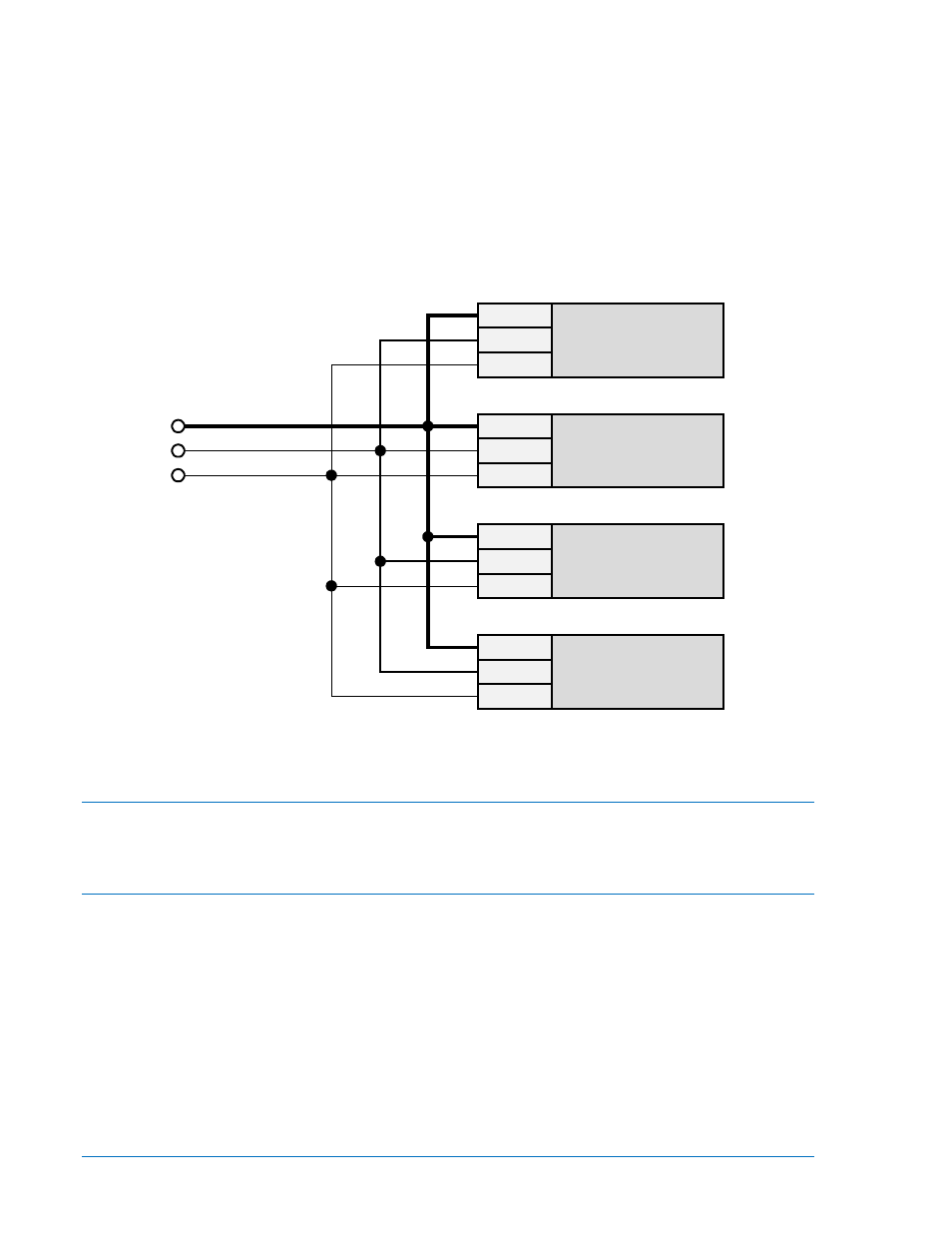

Figure 6-17. Connexions CAN Bus pour les dispositifs DGC-2020, AEM-2020, CEM-2020, LSM-2020
Installation dans le cas de systèmes homologués CE
Pour répondre à l'homologation CE, il peut être nécessaire de tirer les fils de mesure de la tension et de
l'intensité séparément des autres fils.
Installation dans un environnement à brouillard salin
Si le contrôleur DGC-2020 doit être installé dans un environnement à brouillard salin, il est recommandé
que la batterie de secours de l'horloge en temps réel soit retirée. Les brouillards salins peuvent en effet
s'avérer conducteurs et entraîner le court-circuitage de la batterie.
Les informations nécessaires au retrait de la batterie de secours de l'horloge en temps réel se trouvent à
la Section 8, Maintenance et réparation de ce manuel.
GND
CANH
CANL
LSM-2020
P0053-57
AEM-2020
DGC-2020
CANH
CANL
GND/SHIELD
CEM-2020
GND
CANH
CANL
GND
CANH
CANL
GND
CANH
CANL
6-28 Installation du contrôleur DGC-2020 9400270990 Rev X
