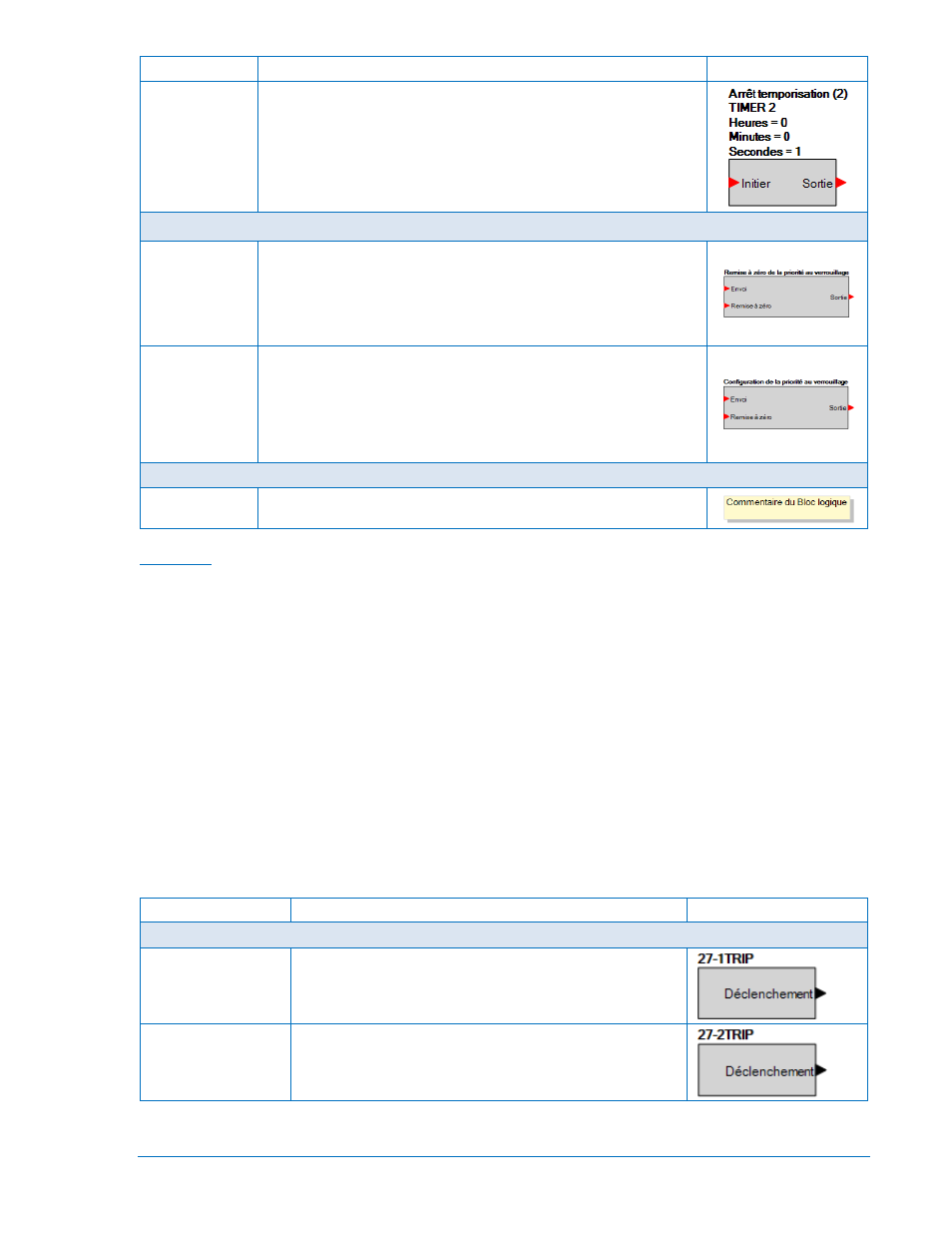

Nom Description Symbole
Temporisation
de retard à la
l’enclenchement Cette minuterie est utilisée pour paramétrer un délai dans la logique.
Pour de plus amples informations, référez-vous au chapitre
Programmer BESTlogicPlus, Blocs temporisés, plus loin dans cette
section.
Bascules
Bascule avec
priorité à la
retombée Lorsque l'entrée Set est « ON », et que l'entrée de Reset est
« OFF », la bascule passe à l'état SET (ON). Lorsque l'entrée de Set
est « OFF », et que l'entrée Reset est « ON », la bascule passe à
l'état RESET (OFF). Si les deux entrées (SET et RESET) sont à l'état
« ON » en même temps, la priorité de l’entée Reset fait passer la
bascule à l'état RESET (OFF).
Bascule avec
priorité à
l’enclenchement Lorsque l'entrée Set est « ON », et que l'entrée Reset est « OFF », la
bascule passe à l'état SET (ON). Lorsque l'entrée Set est « OFF », et
que l'entrée Reset est « ON », la bascule passe à l'état RESET
(OFF). Si les deux entrées (SET et RESET) sont à l'état « ON » en
même temps, la priorité de l’entrée set fait passer la bascule à l’état
SET (ON).
Autres fonctions
Block de
commentaire(s) Indication des commentaires de l’utilisateur.
Éléments
Ce groupe contient des éléments pour les fonctions 27, 32, 40, 47, 51, 59, 78, 81, et ROCOF. Il contient
également des éléments pour les fonctions suivantes : Disjoncteur général, Disjoncteur principal,
Hausse/Baisse AVR, Hausse/Baisse du régulateur de vitesse, Alarme logique, Pré-alarme logique,
Modem, Éléments configurables, Mode AUTO, Mode OFF, Mode RUN, Parallèle aux lignes principales,
Fonctionnement avec charge, Moteur en marche, Fonction ATS, Inhibition du fonctionnement, Inhibition
du test, Sortie de pré-démarrage, Sortie de démarrage, Sortie de fonctionnement, Requête tarée du
refroidissement, Demande de refroidissement, Délai de démarrage externe, Contournement du délai de
démarrage, Forçage de fréquence alternative, Reprise de tension alternative, Reprise de la charge,
Commutateur de la demande de vitesse MTU, Erreur du test des lignes principales, Remise à zéro, Mise
au silence de l’alarme, Test de la lampe témoin, Requête de ralentit, Lancement séquentiel du système,
Pré-alarme de bas niveau de carburant, Régénération manuelle du filtre à particule pour moteurs diesels,
Inhibition de la régénération du filtre à particule pour moteurs diesels, Arrêt d'urgence, Augmentation de
la vitesse, et Réduction de la vitesse.
Le Tableau 5-3 donne la liste des noms et des descriptions des éléments du groupe Éléments.
Tableau 5-3. Groupe Éléments, noms et descriptions
Nom Description Symbole
Protection
27-1TRIP Vrai si la fonction de sous-tension 27-1 est dans une
condition de DÉCLENCHEMENT. Connexion à une autre
entrée de bloc logique.
27-2TRIP Vrai si la fonction de sous-tension 27-2 est dans une
condition de DÉCLENCHEMENT. Connexion à une autre
entrée de bloc logique.
9400270990 Rev X DGC-2020 Logique Programmable BESTlogic™Plus 5-21
