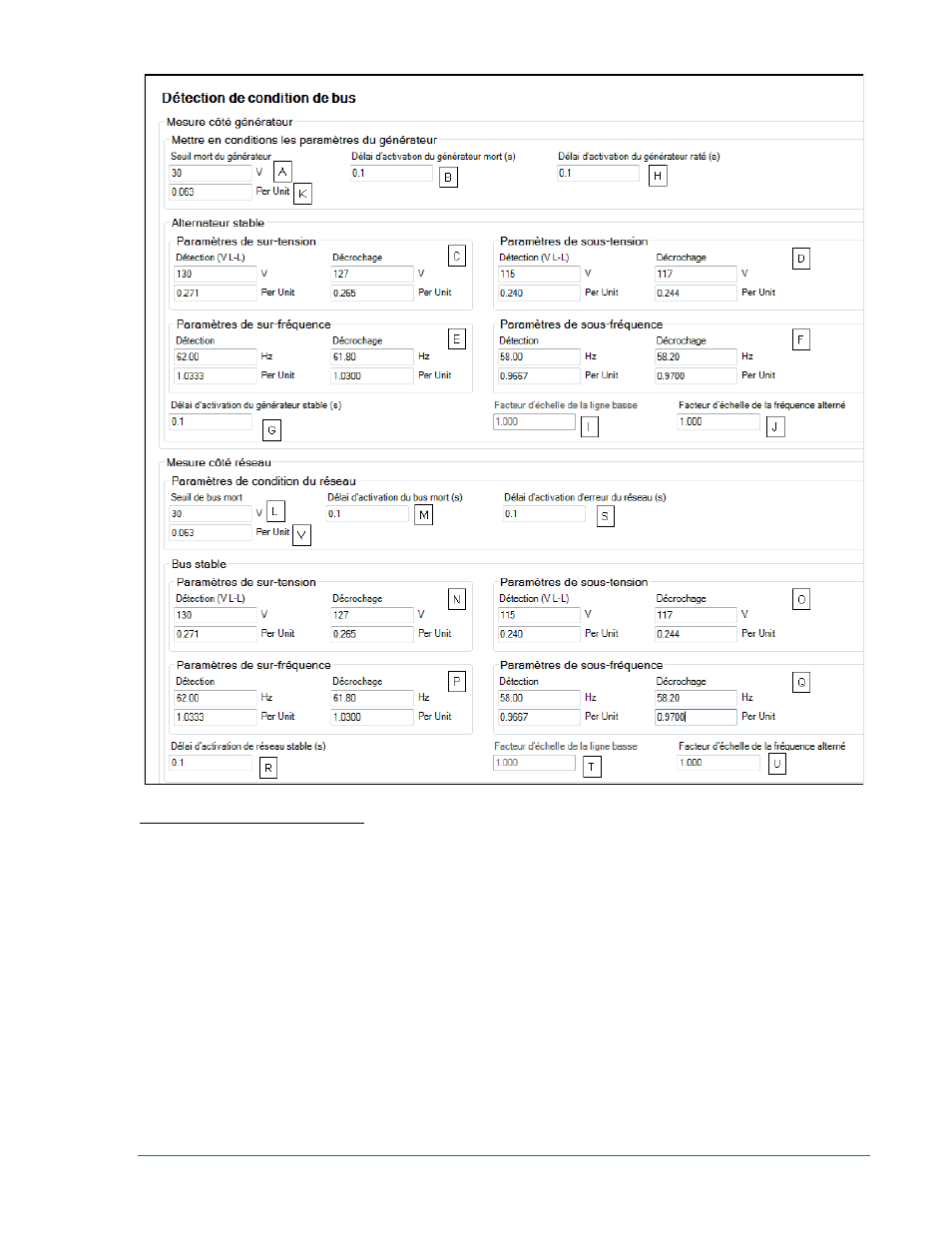

Figure 4-62. Détection de condition de bus

A

Seuil d’alternateur mort : Ajustable de 0 à 4,800 Vac par incrément de 1 Vac.

B

Délai d’activation de l’alternateur mort : Ajustable de 0.1 à 600 s par incrément de 0.1 s.

C

Détection et décrochage de surtension stable du générateur : Ajustable de 10 à 99,999 Vac par

incrément de 1 Vac.

D

Détection et décrochage de sous-tension stable de l’alternateur : Ajustable de 10 à 99,999 Vac par

incrément de 1 Vac.

E

Détection et décrochage de sur-fréquence stable de l’alternateur : Ajustable de 46 à 64 Hz par

incrément de 0.05 Hz pour les contrôleurs 50/60 Hz (numéro de style x1xxxxxxx).

F

Détection et décrochage de sous-fréquence stable de l’alternateur : Ajustable de 46 à 64 Hz par

incrément de 0.05 Hz pour les contrôleurs 50/60 Hz (numéro de style x1xxxxxxx).

G

Délai d’activation stable de l’alternateur : Ajustable de 0.1 à 600 s par incrément de 0.1 s.

H

Délai d’activation d’erreur de l’alternateur : Ajustable de 0.1 à 600 s par incrément de 0.1 s.

I

Facteur d’échelonnage de la ligne basse : Ajustable de 0.001 à 3 par incrément de 0.001.

J

Facteur d’échelle de fréquence alternative : De 0.001 à 100 par incréments de 0.001.

K

Seuil d'alternateur mort (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native

et du paramètre de données nominales associé.

L

Seuil de bus mort : Ajustable de 0 à 4,800 Vac par incrément de 1 Vac.

9400270990 Rev X

DGC-2020 BESTCOMSPlus

® Software

4-91
