SECTION 2
• INTERFACE IHM (INTERFACE
HOMME MACHINE)
Introduction
Cette section décrit les différentes composantes de l'interface HMI du contrôleur DGC-2020. Les
systèmes de contrôle et les indicateurs de l'interface HMI du contrôleur DGC-2020 sont situés sur le
panneau de commande frontal ; les terminaux ainsi que les connecteurs sont situés à l'arrière du
panneau de commande.
Panneau de commande frontal
La Figure 2-1 illustre des indicateurs de l'interface IHM du contrôleur DGC-2020. Le Tableau 2-1
représente la légende de la Figure 2-1 et la description des composants IHM.

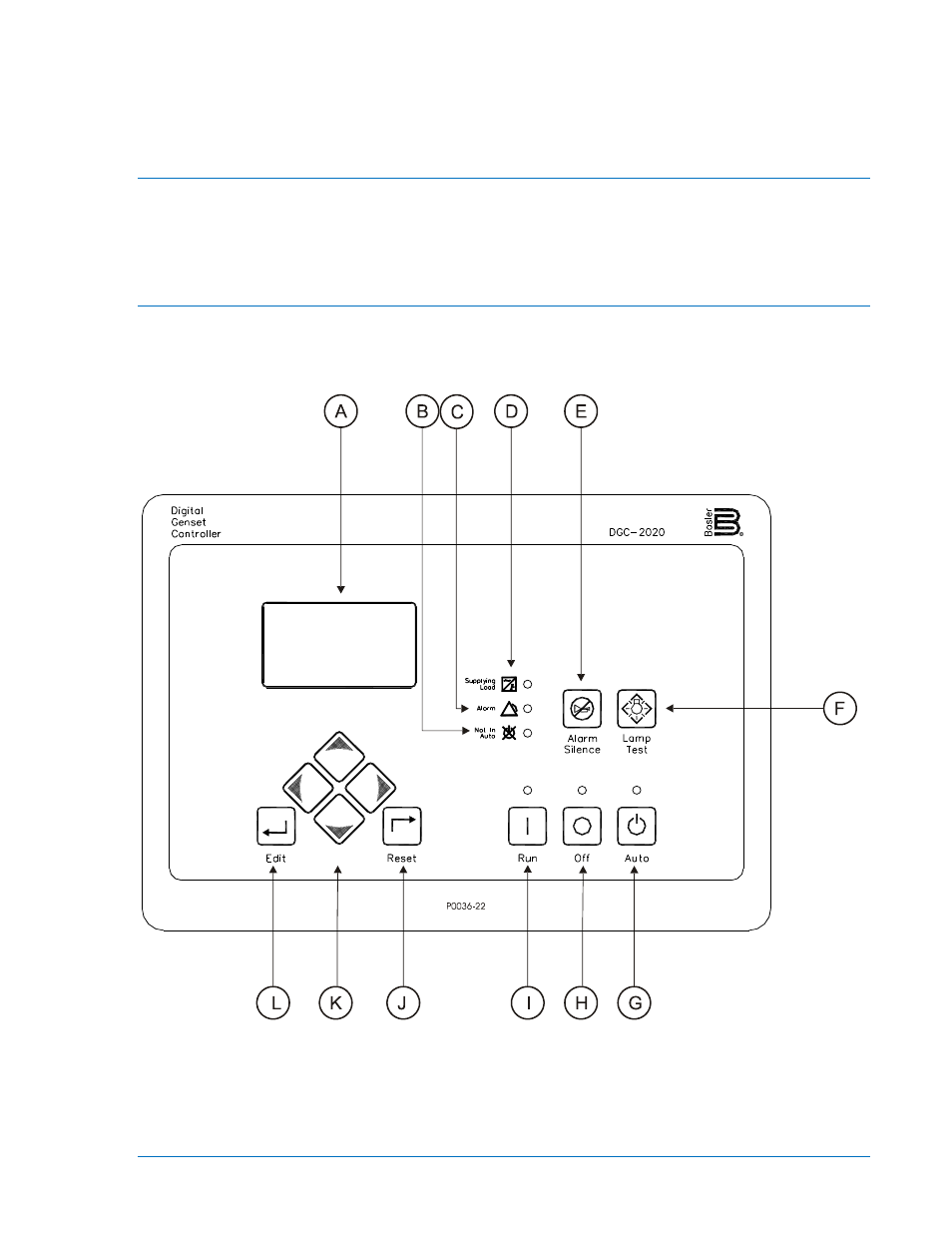

Figure 2-1. Panneau frontal HMI
9400270990 Rev X
DGC-2020 – Interface HMI
2-1
