perturbateur pour certains types de charges qu'une transition à angle de phase
arbitraire.

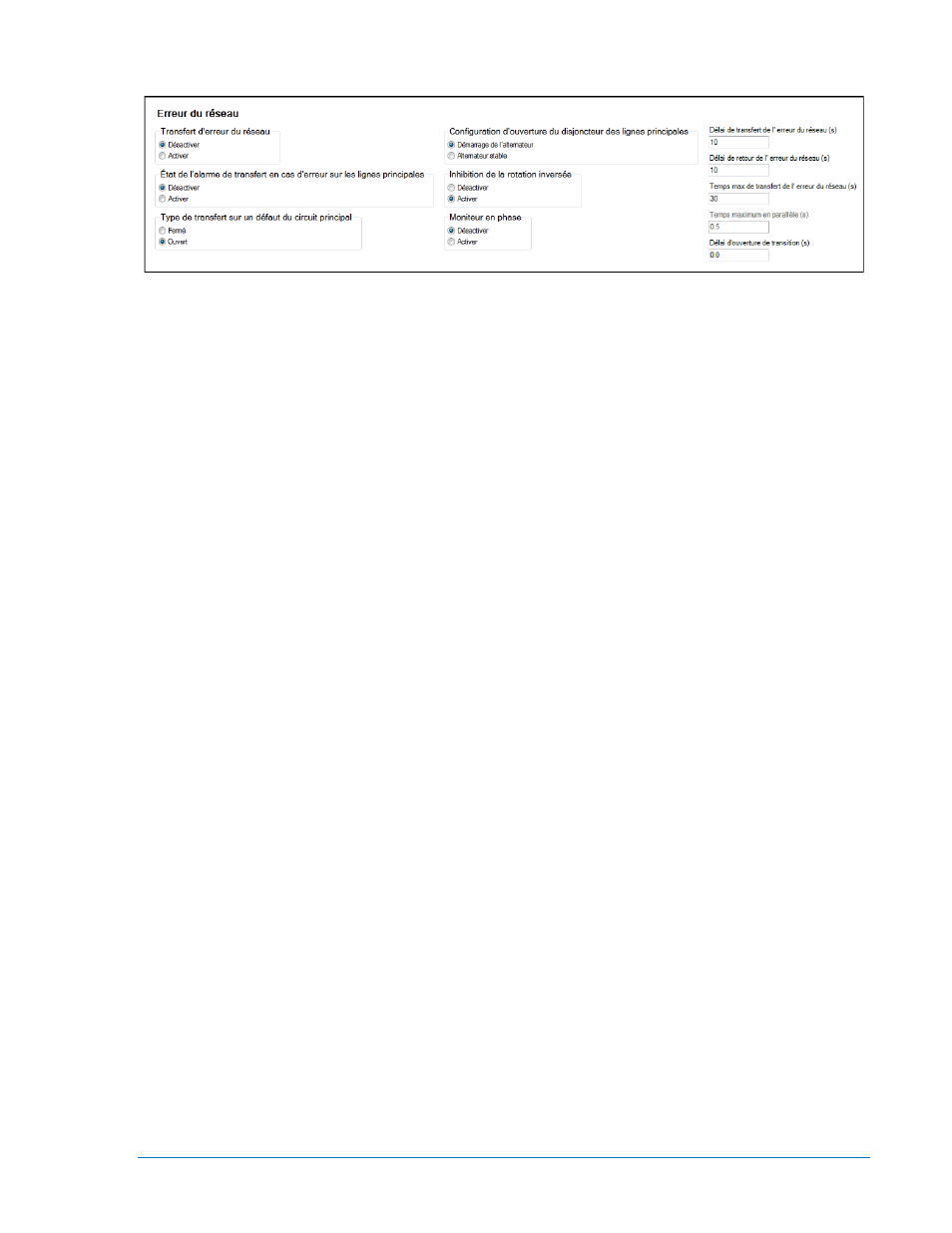

Figure 7-65. Écran Explorateur de paramètres, Gestionnaire du disjoncteur, Erreur du réseau
b. Temps d’attente de fermeture du disjoncteur. Il s'agit de l'intervalle de temps estimé
nécessaire pour que le disjoncteur passe de l'état « ouvert » à l'état a « fermé ». Si le
disjoncteur ne change pas d'état pendant ce laps de temps, l'une des alarmes suivantes est
déclenchée : Erreur de fermeture du disjoncteur alternateur ou Erreur de fermeture du
disjoncteur alternateur, et/ou une Erreur de fermeture du disjoncteur des lignes principales ou
une Erreur de d'ouverture du disjoncteur des lignes principales.
c. Disjoncteur de l'alternateur (Voir Figure 7-64)
i. Configurez la fonction de Fermeture sur bus mort pour qu'elle soit Activée.
ii. Configurez le type de contact et la durée des impulsions si vous désirez utiliser des
contacts à impulsions.
iii. Définissez le temps de fermeture du disjoncteur. Il s'agit du temps utilisé par le
synchronisateur d'anticipation pour calculer l'angle d'avance avant qu’une commande
de glissement d'angle de 0° ne ferme le disjoncteur.
d. Disjoncteur des lignes principales (Voir Figure 7-64)
i. Sélectionnez la commande Configuré du directeur des lignes principales.
ii. Configurez le type de contact et la durée des impulsions si vous désirez utiliser des
contacts à impulsions.
iii. Définissez le temps de fermeture du disjoncteur. Il s'agit du temps utilisé par le
synchroniseur à anticipation pour calculer l'angle d'avance avant qu’une commande
de glissement d'angle de 0° ne ferme le disjoncteur.
4. Configurez les fonctions Disjoncteur des lignes principales et Disjoncteur de l'alternateur à l'aide de la
commande suivante du logiciel BESTCOMSPlus
® : EXPLORATEUR DES PARAMÈTRES>
LOGIQUE PROGRAMMABLE BESTLOGICPLUS. Voir Figure 7-65.
a. Disjoncteur des lignes principales
i. Déplacez l’élément du Disjoncteur des lignes principales dans le diagramme logique.
ii. Connectez l'élément des sorties d'ouverture et de fermeture aux sorties contacts
devant piloter le disjoncteur.
iii. Connectez l'entrée physique ou l'entrée à distance qui a le statut de disjoncteur
(fermé, si le disjoncteur est fermé ; ouvert si le disjoncteur est ouvert) à l'entrée de
Statut de l'élément de disjonction. Cette méthode est la seule permettant d'indiquer le
statut d'un disjoncteur au contrôleur DGC-2020.
iv. S’il est nécessaire de disposer d’entrées physiques pouvant déclencher une requête
de commandes d’ouverture et de fermeture du disjoncteur, vous devez connecter les
entrées souhaitées aux entrées des commandes d'ouverture et de fermeture de
l'élément de disjonction. Notez qu'il est nécessaire de disposer d'entrées pulsées. Si
ces deux entrées sont fermées au même moment, le disjoncteur ne changera pas
son état. Si il n'est pas nécessaire de disposer d'entrées pour des commandes de
disjonction, vous devez connecter un objet d’entrée de « Logique 0 » aux entrées de
commandes de fermeture et d'ouverture du bloc de disjonction.
b. Disjoncteur de l'alternateur
