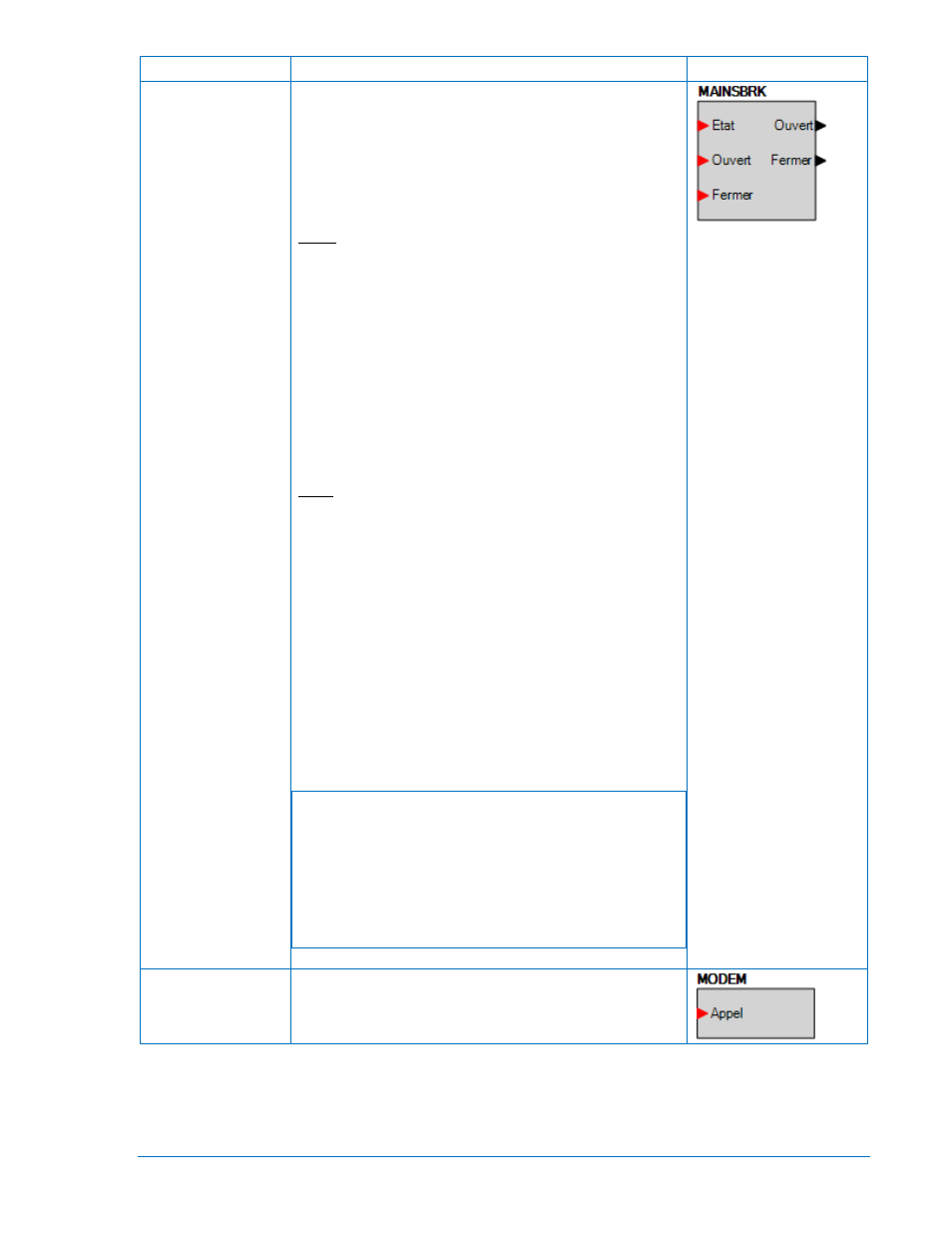

Nom Description Symbole
MAINSBRK Cet élément est utilisé pour connecter le disjoncteur, ouvrir et fermer les
signaux de sortie en provenance d'un contrôleur DGC-2020 vers des contacts
de sortie physique, pour ouvrir les fermer le disjoncteur des lignes principales,
et pour attribuer le retour de statut de disjoncteur vers une entré contact. Il est
de plus possible d'attribuer des entrés contacts pour permettre aux
commutateurs d'être implémentés afin d'initier manuellement des requêtes
d'ouverture et de fermeture du disjoncteur.
Cet élément n'est disponible que si les caractéristiques matérielles du
Disjoncteur des lignes principales sont configurées en conséquence avec
l'écran Disjoncteur matériel qui se trouve dans l'arborescence de la Gestion
des disjoncteurs.
Entrées
Statut : Cette entrée permet à une entré contact d'être attribuée afin qu'elle
offre un retour de statut de disjoncteur au contrôleur DGC-2020. Lorsque le
contact est fermé, le disjoncteur est déclaré comme étant fermé. Lorsque le
contact est ouvert, le disjoncteur est déclaré comme étant ouvert.
Ouvert : Cette entrée permet à une entré contact d'être attribuée afin qu'elle
puisse être utilisée pour déclencher une requête manuelle d'ouverture de
disjoncteur. Si cette entrée reçoit une impulsion de fermeture pendant que le
contrôleur DGC-2020 est en mode RUN ou AUTO, le disjoncteur est ouvert.
Fermer : Cette entrée permet à une entré contact d'être attribuée afin qu'elle
puisse être utilisée pour déclencher une requête manuelle de fermeture du
disjoncteur. Si cette entrée reçoit une impulsion de fermeture pendant que le
contrôleur DGC-2020 est en mode RUN ou AUTO, et que l'alternateur est
stable, une requête de fermeture est initiée. Si le paramètre de Fermeture du
bus mort est activé et que le bus est mort, le disjoncteur est fermé. Si le bus
est stable, le contrôleur DGC-2020 synchronise l'alternateur au bus puis ferme
de disjoncteur. Si l'option de synchronisation n'est pas disponible, le contrôleur
DGC-2020 peut toujours fermer de disjoncteur dans le cas où des moyens
extérieurs sont utilisés pour synchroniser l'alternateur au bus.
Sorties
Les sorties doivent être attribuées aux sorties contacts du contrôleur DGC-
2020 qui est utilisé pour gérer le disjoncteur.
Ouvert : Cette sortie reçoit une pulsation qui la vérifie (c'est-à-dire ferme la
sortie contact qui lui est attribuée) lorsque le contrôleur DGC-2020 envoie un
signal d'ouverture au disjoncteur. La pulsation est définie par le Type de sortie
contact du disjoncteur de l'écran Gestion du matériel physique de disjonction
dans l'Explorateur des paramètres. La longueur de cette impulsion est
déterminée par la fonction Durée de la pulsation d'ouverture. Il s'agit d'une
sortie constante si le Type de sortie contact physique du disjoncteur des lignes
principales est défini pour être continu. Notez que la durée de l'impulsion doit
être déterminée pour être suffisamment longue afin de que le disjoncteur soit
complètement ouvert avant que cette impulsion ne prenne fin.
Fermer : Cette sortie reçoit une pulsation qui la vérifie (c'est-à-dire ferme la
sortie contact qui lui est attribuée) lorsque le contrôleur DGC-2020 envoie un
signal de fermeture au disjoncteur. La pulsation est définie par le Type de
sortie contact du disjoncteur de l'écran Gestion du matériel physique de
disjonction dans l'Explorateur des paramètres. La longueur de cette impulsion
est déterminée par la fonction Durée de la pulsation d'ouverture. Il s'agit d'une
sortie constante si le Type de sortie contact physique du disjoncteur des lignes
principales est défini pour être continu. Notez que la durée de l'impulsion doit
être déterminée pour être suffisamment longue afin de que le disjoncteur soit
complètement ouvert avant que cette impulsion ne prenne fin.
NOTE
Lors de l'utilisation du synchroniseur du contrôleur DGC-2020, il est
recommandé que les sorties locales du relais du contrôleur DGC-2020 soient
utilisées pour les commandes de fermeture du disjoncteur pour minimiser les
possibilités de fermeture en dehors des angles souhaités.
Si des sorties à distance (CEM-2020) sont utilisées pour les commandes de
fermeture du disjoncteur, il est recommandé d'utiliser le type de synchroniseur
à anticipation, et que le temps d'attente du disjoncteur soit ajusté pour prendre
en compte les délais de sortie possibles du module CEM-2020 (typiquement
50 ms) afin de pouvoir réaliser les angles de fermeture souhaités sur le
disjoncteur.
MODEM
(En option)
Cette fonction permet la connexion d'une entrée à la sortie
d'un autre bloc logique. Si cette valeur est vraie, le Modem
réalise un appel vers l'extérieur (sortant)
