M Délai d’activation du bus mort : Ajustable de 0.1 à 600 s par incrément de 0.1 s.
N Détection et décrochage de surtension stable du bus : Ajustable de 10 à 99,999 Vac par incrément de 1
Vac.
O Détection et décrochage de sous-tension stable du bus : Ajustable de 10 à 99,999 Vac par incrément de
1 Vac.
P Détection et décrochage de sur-fréquence stable du bus : Ajustable de 46 à 64 Hz par incrément de
0.05 Hz pour les contrôleurs 50/60 Hz (numéro de style x1xxxxxxx).
Q Détection et décrochage de sous-fréquence stable du bus : Ajustable de 46 à 64 Hz par incrément de
0.05 Hz pour les contrôleurs 50/60 Hz (numéro de style x1xxxxxxx).
R Délai d’activation stable du bus : Ajustable de 0.1 à 600 s par incrément de 0.1 s.
S Erreur de délai d’activation du bus : Ajustable de 0.1 à 600 s par incrément de 0.1 s.
T Facteur d’échelonnage de la ligne basse : Ajustable de 0.001 à 3 par incrément de 0.001.
U Facteur d’échelle de fréquence alternative : De 0.001 à 100 par incréments de 0.001.
V Seuil de bus mort (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native et du
paramètre de données nominales associé.
Synchroniseur automatique (En option)
Le dispositif offre deux méthodes de synchronisation de l'alternateur : par boucle de verrouillage de
phase ou par anticipation
A . Les deux méthodes permettent au contrôleur DGC-2020 d'ajuster la
fréquence et la tension de l'alternateur pour que ces valeurs correspondent à celles du bus (c'est-à-dire
des lignes principales) puis de connecter l'alternateur au bus en fermant le disjoncteur. Le mode
d'anticipation dispose de la possibilité supplémentaire de compenser le temps de fermeture du
disjoncteur (c'est-à-dire le délai qu'il existe entre le déclenchement de la commande de fermeture du
disjoncteur et le moment où les lames de celui-ci se ferment réellement). Le contrôleur DGC-2020 calcule
par anticipation l'angle de phase qui est nécessaire pour compenser la durée de fermeture du disjoncteur
en surveillant la différence de fréquence entre l'alternateur et le bus.
Un écran de mesures de synchroniseur est disponible à partir du panneau frontal HMI avec la commande
Mesures, Alternateur, Synchroniseur. Voir Figure 4-64.

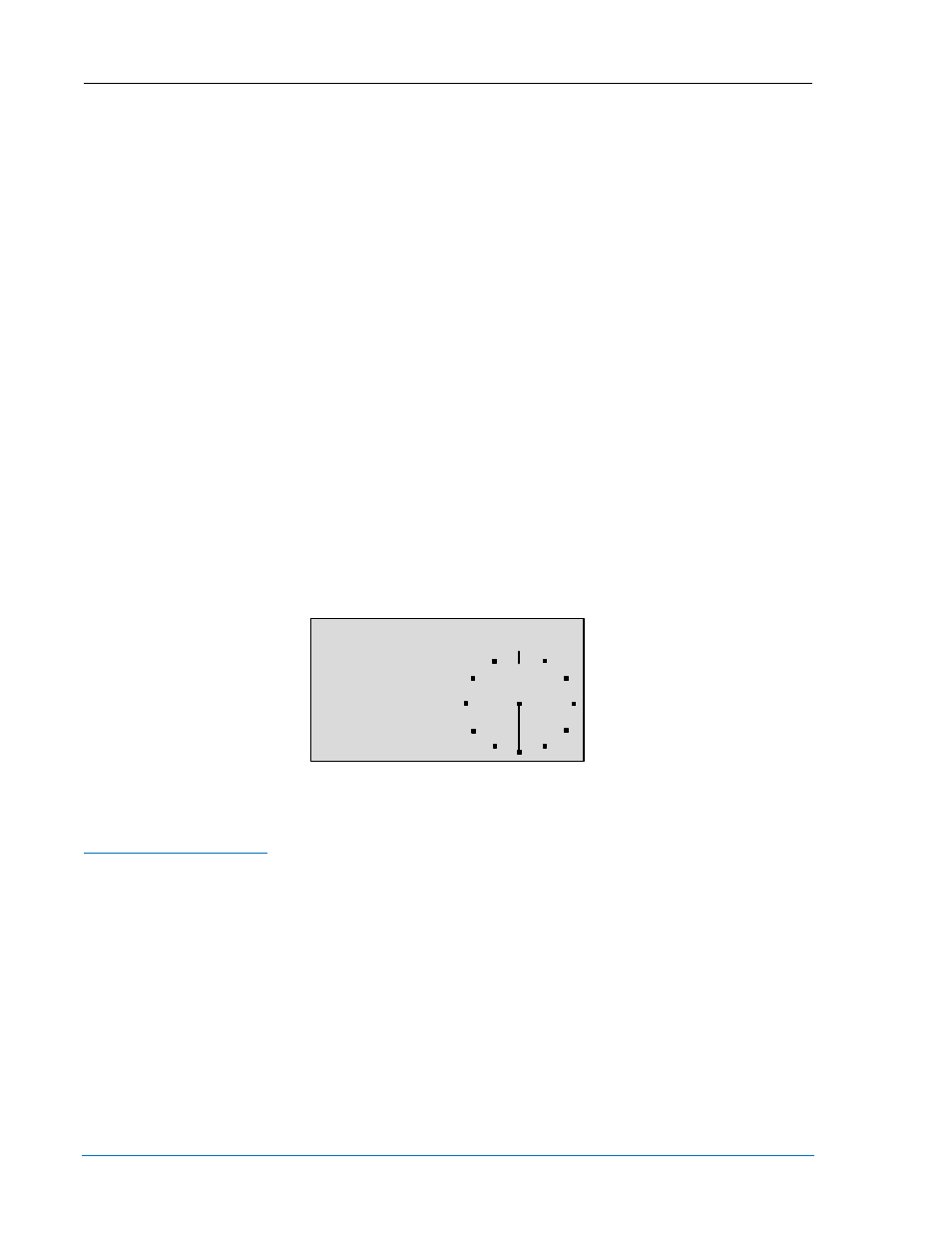

Figure 4-63. Écran du synchroniseur
L’écran du Synchroniseur du logiciel BESTCOMSPlus est illustré par la Figure 4-66.
Correction de fréquence
La correction de fréquence de l'alternateur est définie par le paramètre de glissement de fréquence et
précisée par le paramètre d'angle de fermeture du disjoncteur. Le paramètre
B de glissement de fréquence
établit la valeur maximum de déviation autorisée de la vitesse de l'alternateur (c'est-à-dire la fréquence)
par rapport à la fréquence du bus. Les paramètres
C de limite de contrôle de glissement minimum et le
paramètre D de limite de contrôle de glissement maximum sont utilisés pour calculer l'erreur de glissement
de fréquence et pour offrir un contrôle continu de ce paramètre lors de la synchronisation de phase. Si la
magnitude de glissement fréquence dépasse la limite de contrôle de glissement maximum, l'erreur est
déterminée comme étant égale à l'erreur maximum de la polarité opposée. Si la magnitude de glissement
de fréquence reste sous la limite de contrôle de glissement maximum, l'erreur de glissement de
fréquence est considérée comme ayant la valeur « 0 ». Si la valeur est située entre les deux limites,
l'erreur est calculée de façon interne par le contrôleur DGC-2020. L’erreur de glissement fréquence est
représentée par la Figure 4-65. Pour minimiser l'impact sur le bus lors de la synchronisation, le
paramètre
E Fgen>Fbus peut être activé pour forcer la fréquence de l'alternateur a dépasser la fréquence
de bus au moment de la fermeture du disjoncteur. Dans ce cas, le contrôleur DGC-2020 induit une
fréquence d'alternateur supérieure à celle du bus avant de fermer le disjoncteur. Le paramètre
F d'angle
de fermeture du disjoncteur définit l'angle de phase maximum autorisé entre l'alternateur et le bus. Pour
SYNCHRONIZER
∠° 180 .0
∆Hz 0.00
∆V 0
STATUS OFF
P0057-87
