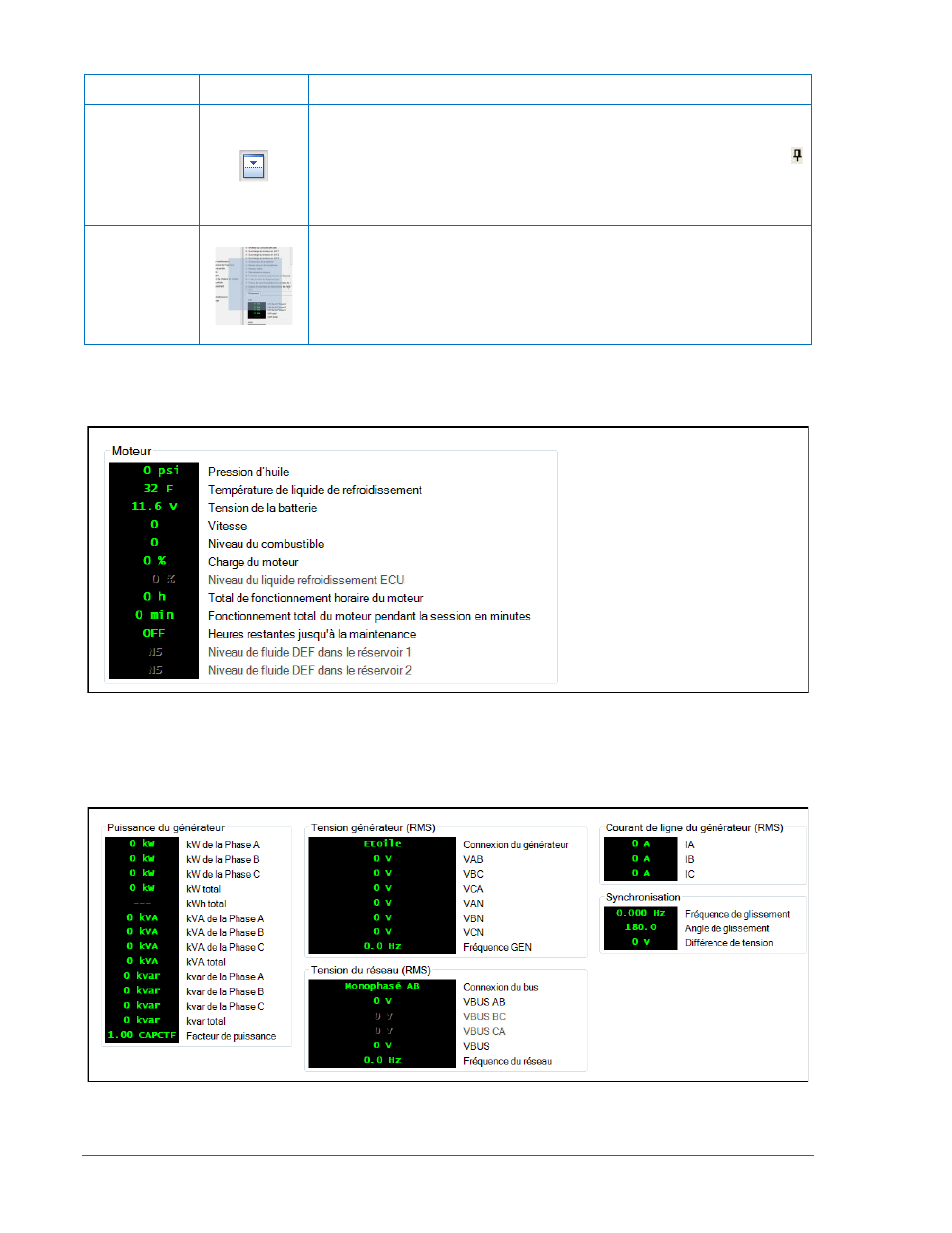

Légende Symbole Explication
D
En maintenant le bouton de la souris appuyé sur un onglet de
mesures et en le déplaçant vers le symbole d'écran avec cette flèche,
il est possible de le placer en bas de l'écran. Cliquez sur le symbole
(de punaise) pour ancrer l’onglet à la barre inférieure. Pour afficher un
écran qui est ancré, il suffit de passer avec la flèche de la souris
quelques instants sur la barre inférieure.
E
En maintenant le bouton de la souris appuyé sur un onglet de
mesures et en le déplaçant vers le symbole d'écran avec cette flèche,
il est possible de le définir comme écran flottant. Cet écran flottant
peut-être ultérieurement fermé en cliquant sur le symbole /situé en
haut à droite. Il peut être également déplacé est ancré dans une
position particulière (voir plus haut).
Moteur
Cet écran donne des informations et des mesures relatives aux composants du moteur. Référez-vous à
ce sujet à la Figure 4-82.
Figure 4-81. Mesures, Moteur
Alternateur
Cet écran donne des mesures relatives aux tensions et aux intensités de l'alternateur. Référez-vous à ce
sujet à la Figure 4-83.
Figure 4-82. Mesures, Alternateur
