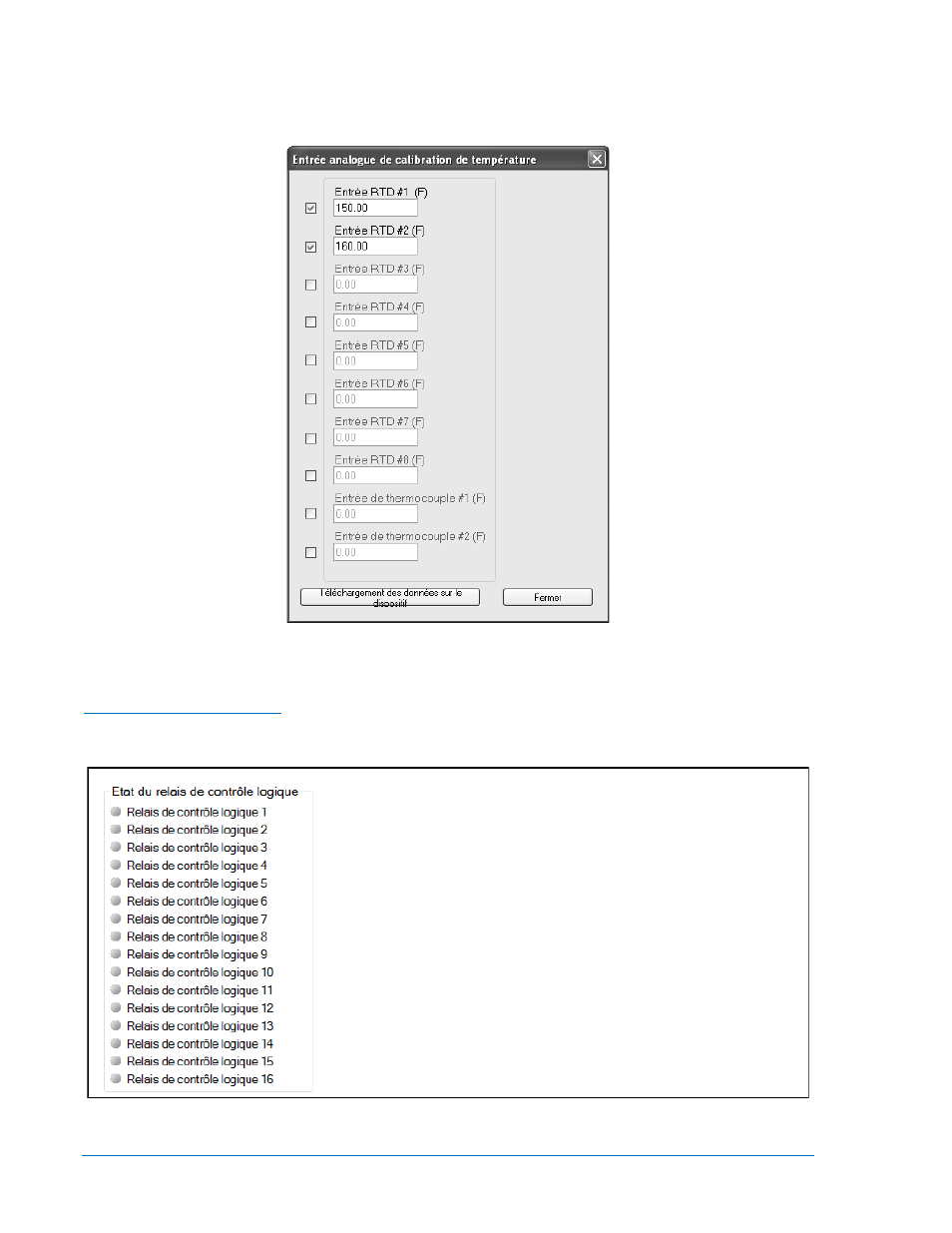

Le bouton Calibrer affiché par l'écran des Valeur d'entrée analogique à distance permet d'ouvrir l'écran de
Calibrage de la température d'entrée analogique représenté par la Figure 4-95.Cet écran est utilisé pour
calibrer les entrées RTD numéros 1 à 8 et les entrées thermocouples 1 et 2.
Figure 4-94. Entrée analogue de calibration de température
Relais de contrôle logique
Relais de contrôle logique
Cet écran indique le statut des relais de contrôle logique. Ce statut est VRAI lorsque la LED de contrôle
est verte. Référez-vous à ce sujet à la Figure 4-96.
Figure 4-95. Mesures, Sorties, Relais de contrôle logique
