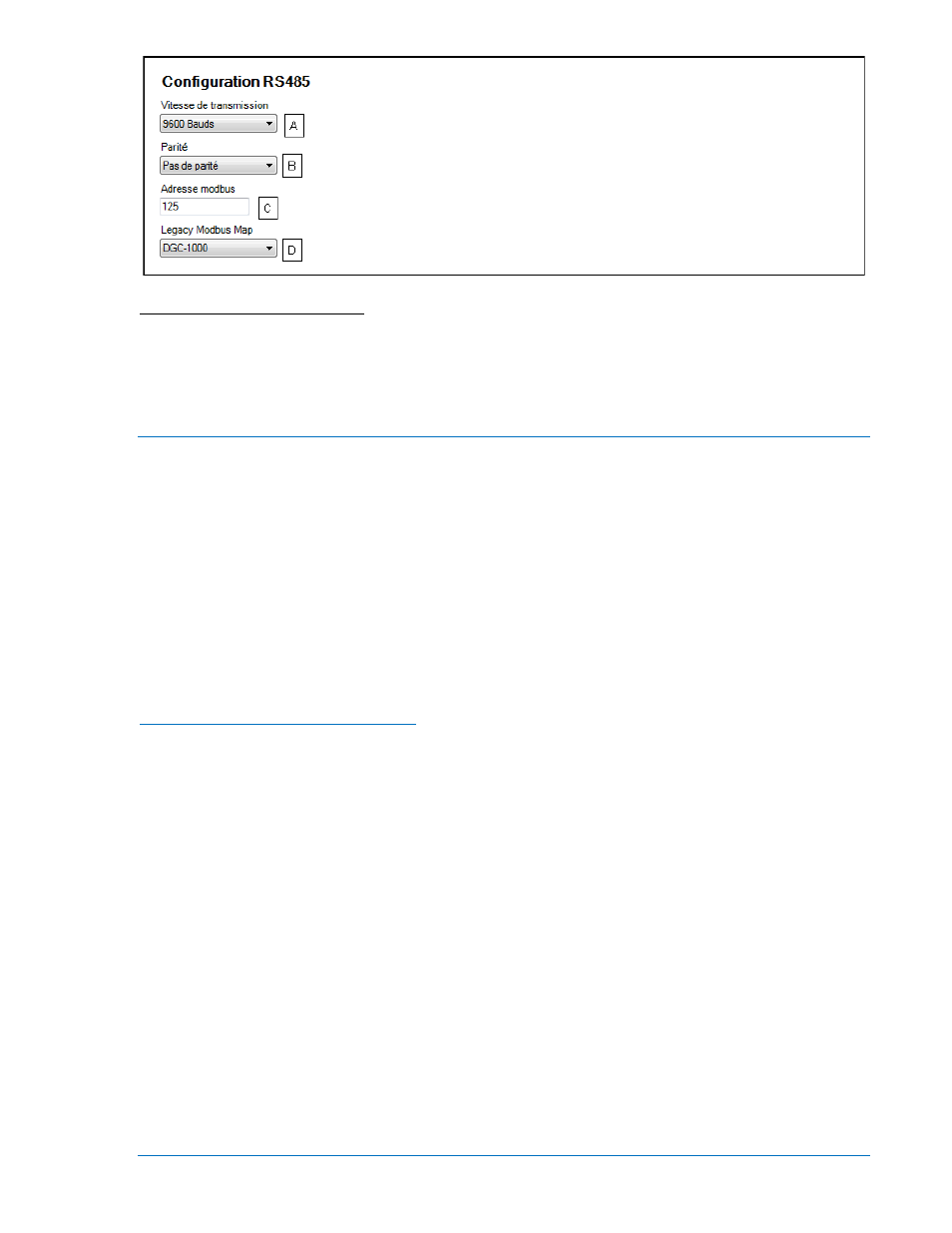

Figure 4-23. Configuration RS485
A Débit (en bauds) : Il est possible de sélectionner une valeur de 1200, 2400, 4800, ou 9600 baud.
B Parité : Pas de parité, Parité impaire, Parité paire.
C Adresse Modbus : Il est possible de sélectionner une valeur de 1 à 247 par incrément de 1.
D Legacy Modbus Map: DGC-2000 ou DGC-1000
Paramètres systèmes
Les paramètres systèmes servent à configurer le contrôleur DGC-2020 pour qu'il puisse fonctionner avec
une application spécifique et sont divisés en huit catégories distinctes : les paramètres systèmes et
données nominales, la configuration du module à distance, les paramètres de démarrage, le redémarrage
automatique, la minuterie d'exercice, les transformateurs de mesures, le contrôle des relais, et la
détection à configuration automatique.
Paramètres systèmes et données nominales
Les paramètres suivants sont utilisés pour configurer le contrôleur DGC-2020 afin qu'il puisse fonctionner
dans le cadre d'une application de génération électrique spécifique. Référez-vous à la Figure 4-25,
Paramètres systèmes, et à la Figure 4-26, Données nominales pour obtenir de plus amples informations.
Cliquez sur le bouton Éditer de l'écran des données nominale pour effectuer les modifications des
données nominales souhaitées et cliquez sur le bouton Enregistrer lorsque vous avez terminé. Les
paramètres des transformateurs de mesures sont décrits dans les pages suivantes de cette section au
paragraphe Paramètres des transformateurs.
Paramètres de production électrique
Les paramètres de production électrique utilisée par le contrôleur DGC-2020 comprennent les types de
connexions pour la génération de courant électrique, le type de puissance nominale, et le type de tension
nominale.
Les types de connexions des groupes électrogènes A gérés par le contrôleur DGC-2020 comprennent trois
configurations triphasées (delta, connexions en Y, et delta à quatre fils) ainsi que deux configurations
monophasées (mesures transversales des phases A et B ou A et C).
Les types de connexion de mesure de bus B comprennent Monophasée et Triphasée (version de matériel
3 uniquement).
Le paramètre de rotation de phase C permet de sélectionner la rotation dans les sens ABC ou CBA en
fonction de la connexion de la machine. Le contrôleur DGC-2020 calcule l'angle de puissance et l’angle
entre la tension de Phase AB et l’intensité de Phase B, puis applique un facteur d’angle de compensation
déterminée par le paramètre de rotation de phase. Dans le cas où la connexion de rotation de phase de
la machine ne devait pas correspondre aux paramètres de rotation de phase, le calcul de l'angle de
puissance serait erroné ce qui entraînerait par conséquence un calcul erroné des valeurs : kW, kvar, et
Facteur de puissance.
Le contrôleur DGC-2020 est compatible avec des groupes électrogènes d'une puissance nominale D allant
jusqu'à 9,999 kW et d'une tension nominale E allant jusqu'à 99,999 Vac.
Le paramètre de Type de système F est utilisé avec un arbitrage de fermeture de disjoncteur sur bus mort.
Référez-vous à la Section 3, Description fonctionnelle, Arbitrage de fermeture de bus mort pour obtenir
de plus amples informations à ce sujet.
