BESTlogicPlus, l'élément logique Stop kW Ramp (arrêt de la rampe kW) reçoit l'entrée VRAI et déclenche
le blocage de la création de rampe kW. Dans cette configuration, l'alternateur accepte la charge jusqu'à
ce que l'une des conditions suivantes soient VRAI :
•
L'élément logique Stop kW Ramp (arrêt de la rampe kW) devient VRAI.
•
Le délai Temps maximum en parallèle expire.
•
Une demande d'ouverture de disjoncteur est reçue par le contrôleur DGC-2020 à partir d'un dispositif
externe.
Lorsqu'il est VRAI, l'élément logique Stop kvar Ramp (arrêt de la rampe kvar) entraîne le blocage par
l'alternateur de la création de rampe de puissance réactive kvar et le maintien d'une sortie constante. Cet
élément a fondamentalement la même fonction que l'élément Stop kW Ramp (arrêt de la rampe kW).

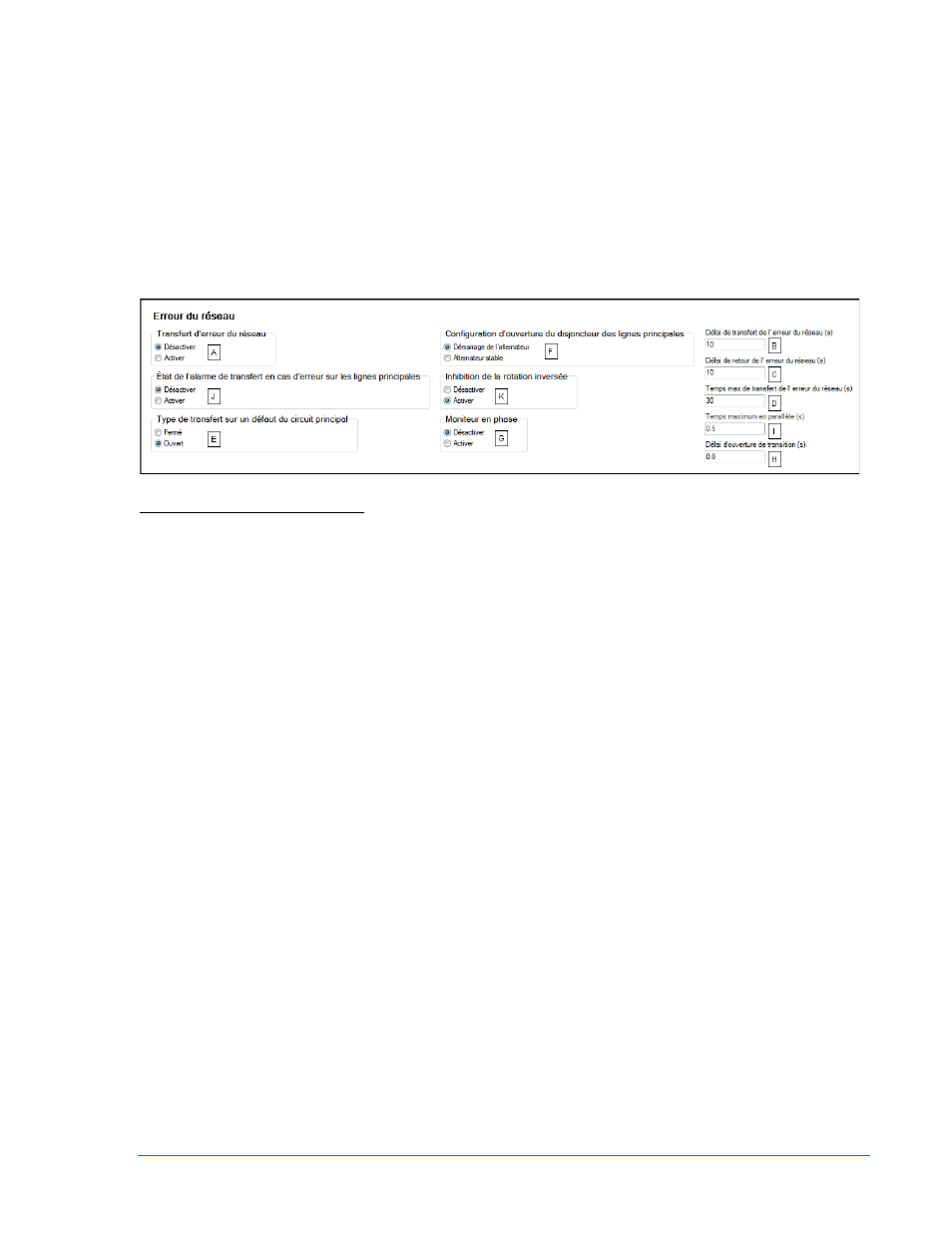

Figure 4-61. Erreur sur les lignes principales
A Transfert d’erreur du réseau: Activer ou Désactiver. Ce paramètre ne s’applique pas si la fréquence de
l’alternateur est 400 Hz.
B Délai de transfert de l’erreur du réseau: Ajustable de 0 à 300 s par incrément de 1 s. Cette valeur
spécifie le délai entre la détection de l‘erreur sur les lignes principales et l’initiation du transfert vers le
générateur.
C Délai de retour de l’erreur du réseau: Ajustable de 0 à 1,800 s par incrément de 1 s. Cette valeur
spécifie le délai entre la détection de la restauration (stable) des lignes principales et l’initiation du retour
du transfert vers les lignes principales.
D Temps max de transfert de l’erreur du réseau: Ajustable de 10 à 3700 s par incrément de 1 s. Cette
valeur spécifie le délai maximum autorisé pour réaliser le transfert des lignes principales en état d’erreur
vers le générateur. Si le transfert n’a pas été réalisé pendant ce laps de temps, une pré-alarme d'erreur
de transfert des lignes principales est annoncée par le système et le transfert est interrompu. La pré-
alarme peut-être acquittée et effacée en passant en mode OFF ou appuyant sur le bouton Reset de
remise à zéro du panneau frontal du contrôleur DGC-2020. Notez que le Temps de transfert maximal des
lignes principales en état d’erreur doit être plus important que le Délai de transfert des lignes principales
plus le Délai d’activation de la synchronisation plus le Temps d’attente à la fermeture du disjoncteur.
E Temps max. de retour de l’erreur du réseau : Ajustable de 10 à 3700 s par incréments de 1 s. Cette
valeur spécifie le temps maximum autorisé pour un transfert de l’alternateur vers le réseau lors du retour
au réseau après un transfert vers les alternateurs suite à une erreur du réseau. Cette valeur doit définir
un intervalle de temps plus long que le Temps maximum en parallèle lorsque des transitions fermées sont
utilisées. De plus, cette valeur doit également être plus élevée que le temps nécessaire à l’alternateur
pour passer d’un courant pleine charge à un courant à vide lors du transfert vers le réseau. Si la
temporisation est écoulée lorsque le DGC-2020 tente d’effectuer le transfert de l’alternateur au réseau
après le rétablissement du réseau, une pré-alarme Erreur du retour sur défaillance des lignes principales
est émise. Le DGC-2020 continuera à tenter de revenir au réseau même si une pré-alarme est émise.
F Type de transfert sur un défaut du circuit principal: Fermé ou Ouvert.
G Configuration d’ouverture du disjoncteur des lignes principales : Démarrage de l'alternateur ou
Alternateur stable.
H Moniteur en phase : Activer ou Désactiver.
I Délai d’ouverture de transition: Ajustable de 0 à 3,600 par incrément de 0.1 s.
J Temps parallèle maximal : Ajustable de 0.1 à 10,000 s par incrément de 0.1 s.
K État de l’alarme de transfert en cas d’erreur sur les lignes principales: Désactiver ou Activer.
L Inhibition de la rotation inversée : Activer ou Désactiver.
