refroidissement A , de pression d’huile B , ou de niveau de carburant C . Une perte dans la détection de la
tension de l'alternateur D (lorsque le contrôleur DGC-2020 fonctionnent en mode RUN ou AUTO et avec la
fonction ATS fermée) peut être configurée pour déclencher une pré-alarme ou une alarme. L’alarme
d’erreur de l'émetteur de vitesse
E est activée en permanence. Une fonction de délai ajustable est
disponible pour chaque alarme/pré-alarme d’émetteurs ou de détection.
Les annonces d'alarme ou de pré-alarme concernant la perte de vitesse du moteur ne peuvent pas être
paramétrées par l'utilisateur et fonctionnent de la façon suivante : Si la fonction de détection magnétique
MPU (magnetic pickup) ou la fréquence de l'alternateur est programmée pour être la seule source
d'indication de la vitesse du moteur et qu'il existe une erreur au niveau de cette source, une alarme
(entrainant un arrêt) est déclenchée. Si la source d'indication de la vitesse du moniteur est configurée
pour être basée sur la fonction MPU et sur la fréquence de l'alternateur et que la perte du signal en
provenance d'une seule de ces sources a lieu, une pré-alarme est déclenchée. Une alarme (entrainant un
arrêt) est déclenchée si les deux signaux sont perdus.

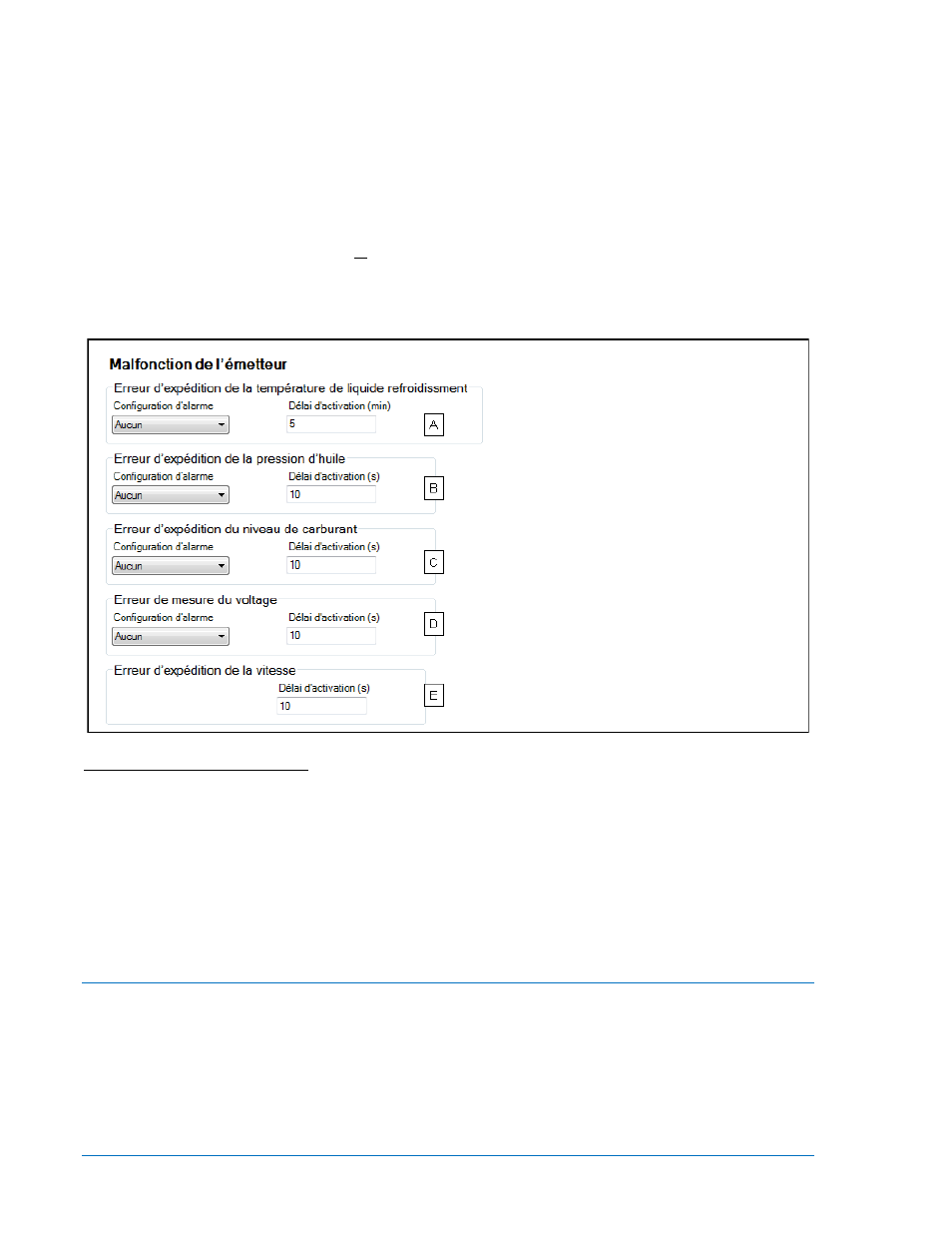

L’écran d’Erreur des émetteurs du logiciel BESTCOMSPlus est illustré par la Figure 4-50.
Figure 4-49. Erreur des émetteurs (capteurs)
A Erreur d’émetteur de la température de liquide refroidissement : Aucun(e), Alarme, ou Pré-Alarme, délai
ajustable de 5 à 30 min par incrément de 1 min.
B Erreur d’émetteur de la pression d’huile : Aucun(e), Alarme, ou Pré-Alarme, délai ajustable de 0 à 300 s
par incrément de 1 s.
C Erreur d’émetteur du niveau de carburant : Aucun(e), Alarme, ou Pré-Alarme, délai ajustable de 0 à 300
s par incrément de 1 s.
D Erreur de mesure de la tension : Aucun(e), Alarme, ou Pré-Alarme, délai ajustable de 0 à 300 s par
incrément de 1 s.
E Erreur d’émetteur de la vitesse : Délai ajustable de 0 à 300 s par incrément de 1 s.
Protection de l’alternateur
Deux niveaux de protection de l'alternateur sont offerts. Les contrôleurs DGC-2020 avec le numéro de
style xxxxxxSxx offrent une protection standard comprenant les éléments suivants : sous-tension (27),
surtension (59), sur-fréquence (81O), sous-fréquence (81U), puissance inverse (32R), et perte
d'excitation (40). Les contrôleurs DGC-2020 avec le numéro de style xxxxxxExx offrent une protection
étendue qui comprend les éléments de protection standard plus les éléments de protection suivants :
tension de fréquence de phase (47), surintensité temporaire (51), saut de vecteur (78), et fonction
ROCOF (81).
La description de la protection de l'alternateur est organisée de la façon suivante :
