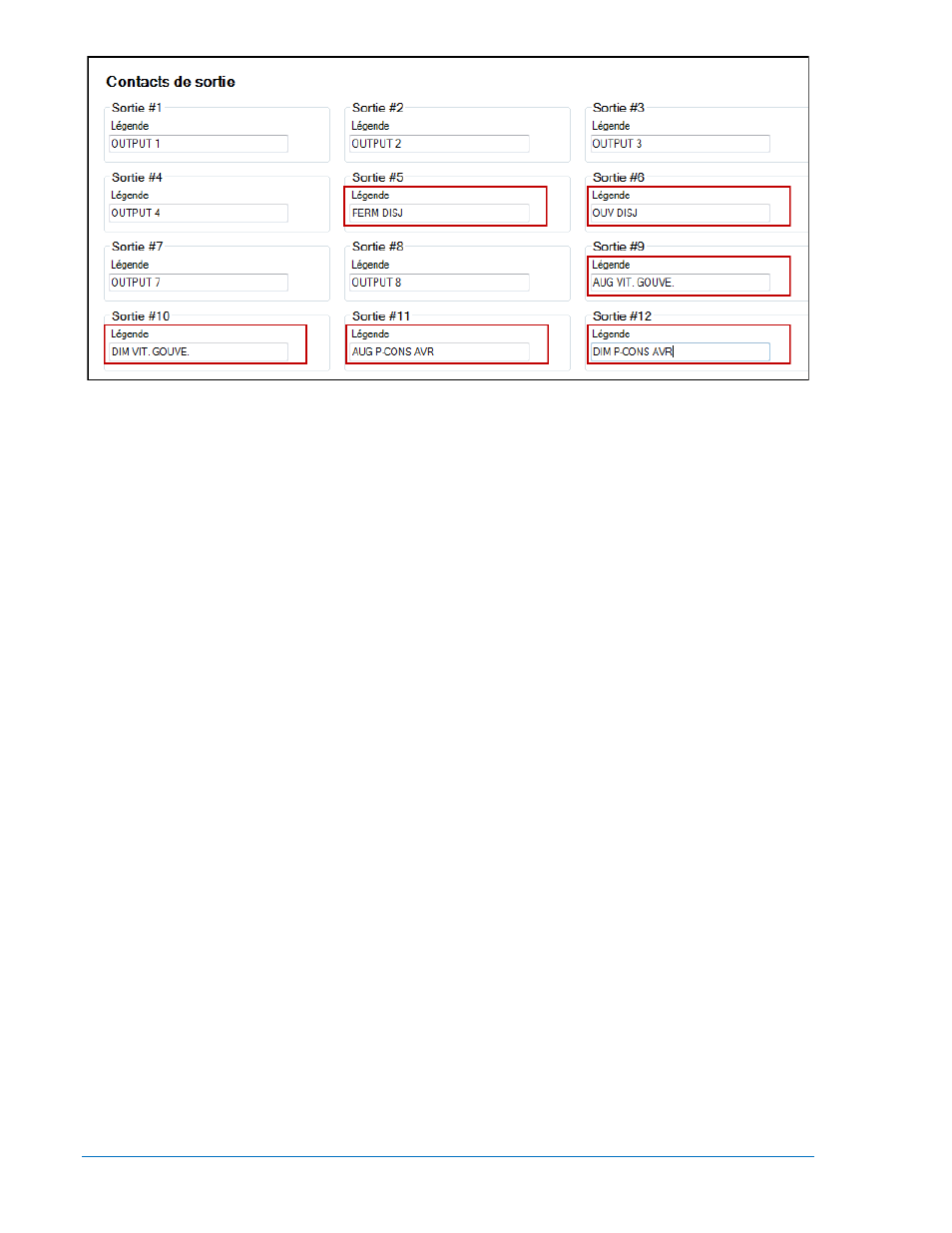

Figure 7-42. Écran Explorateur des paramètres, Sorties programmables, Sorties contact
5. Cliquez sur les commandes Gestion du disjoncteur puis Dispositif de disjonction. Sur cet écran,
(Figure 7-43), entrez les configurations nécessaires pour les paramètres suivants :
Chemin d’accès IHM: PARAMETRES > GESTION DISJONCTEUR > SYSTEME DISJONCTE >
DISJ. GENE.
a. Temps d’attente de fermeture du disjoncteur. Il s'agit de l'intervalle de temps estimé
nécessaire pour que le disjoncteur passe de l'état « ouvert » à l'état a « fermé » ou de l'état a
« fermé » à l'état « ouvert ». Si le disjoncteur ne change pas d'état pendant ce laps de temps,
l'une des alarmes suivantes est déclenchée : Erreur de fermeture du disjoncteur alternateur
ou Erreur de fermeture du disjoncteur alternateur (dans le cas d'une erreur au niveau du
disjoncteur de l'alternateur), et/ou une Erreur de fermeture du disjoncteur des lignes
principales ou une Erreur de d'ouverture du disjoncteur des lignes principales (dans le cas
d'une erreur au niveau du disjoncteur des lignes principales).
b. Disjoncteur de l’alternateur :
i. Activez la fonction de Fermeture sur bus mort si vous désirez que le disjoncteur
puisse être fermé sur un bus mort.
ii. Configurez le type de contact et la durée des impulsions si vous désirez utiliser des
contacts à pulsations.
iii. Définissez le temps de fermeture du disjoncteur de l’alternateur. Il s'agit du temps
utilisé par le synchronisateur d'anticipation pour calculer l'angle d'avance avant
qu’une commande de glissement d'angle de 0° ne ferme le disjoncteur.
c. Disjoncteur des lignes principales (si configuré) :
i. Définissez le disjoncteur des lignes principales comme Configuré si il est utilisé ;
dans le cas contraire, il est inutile de configurer ces paramètres.
ii. Si le disjoncteur des lignes principales est configuré, définissez le type de contact et
la durée des impulsions si vous désirez utiliser des contacts à pulsations.
iii. Si le disjoncteur des lignes principales est configuré, définissez le temps de
fermeture du disjoncteur. Il s'agit du temps utilisé par le synchronisateur
d'anticipation pour calculer l'angle d'avance avant qu’une commande de glissement
d'angle de 0° ne ferme le disjoncteur.
