T Réduction de la vitesse : Appuyer pour configurer.
U Requête de ralentit : Off ou On.
V Ralenti augmenté : Ajustable de 0 à 1,000 par incrément de 1.
W Configuration de commutateur MTU 50 Hz 60 Hz Configuré automatiquement par le contrôleur DGC-2020.
X Amorce de démarrage du moteur : Off ou On.
Y Forçage de ventilateur : Off ou On.
Z Commutateur de mode : Off ou On.
AA Sélection de configuration du paramètre du régulateur de vitesse Ajustable de 0 à 1,000 par incrément de 1.
BB Commutateur nominal CAN 1 & 2 : Off ou On.
CC Désactivation de la coupure du cylindre 1 & 2 : Off ou On.
DD Type de module MTU ECU7/ECU8 : 501 ou 502.
EE Mode opératoire du moteur : 1 ou 2.
FF Verrouillage de régénération : Activé ou Désactivé.
Configuration de la vitesse
La régulation de la vitesse et le partage de la charge de puissance active (kW) sur J1939 et ECU7/ECU8
est mise en œuvre sur le bus CAN lorsque le paramètre Requête de la vitesse de rotation (tr/min)
FF est
activé. Ceci est mis en œuvre pour tous les ECU. Le paramètre Vitesse de rotation (tr/min) FF définit le
régime moteur demandé nominal. Le paramètre Vitesse de ralenti (tr/min) FF correspond au régime
demandé lorsque l’élément logique DEMANDE DE RALENTI est vrai. Le paramètre Gamme de vitesse
de rotation (tr/min)
FF définit la plage de régimes utilisée par le DGC-2020 pour réaliser le partage de la
charge. Par exemple, si la valeur du paramètre Vitesse moteur (tr/min) est 1800 et que la gamme de
vitesse de rotation est définie sur 100, la requête de vitesse de rotation peut varier entre 1750 et 1850
tr/min lorsque le partage de charge est effectif.

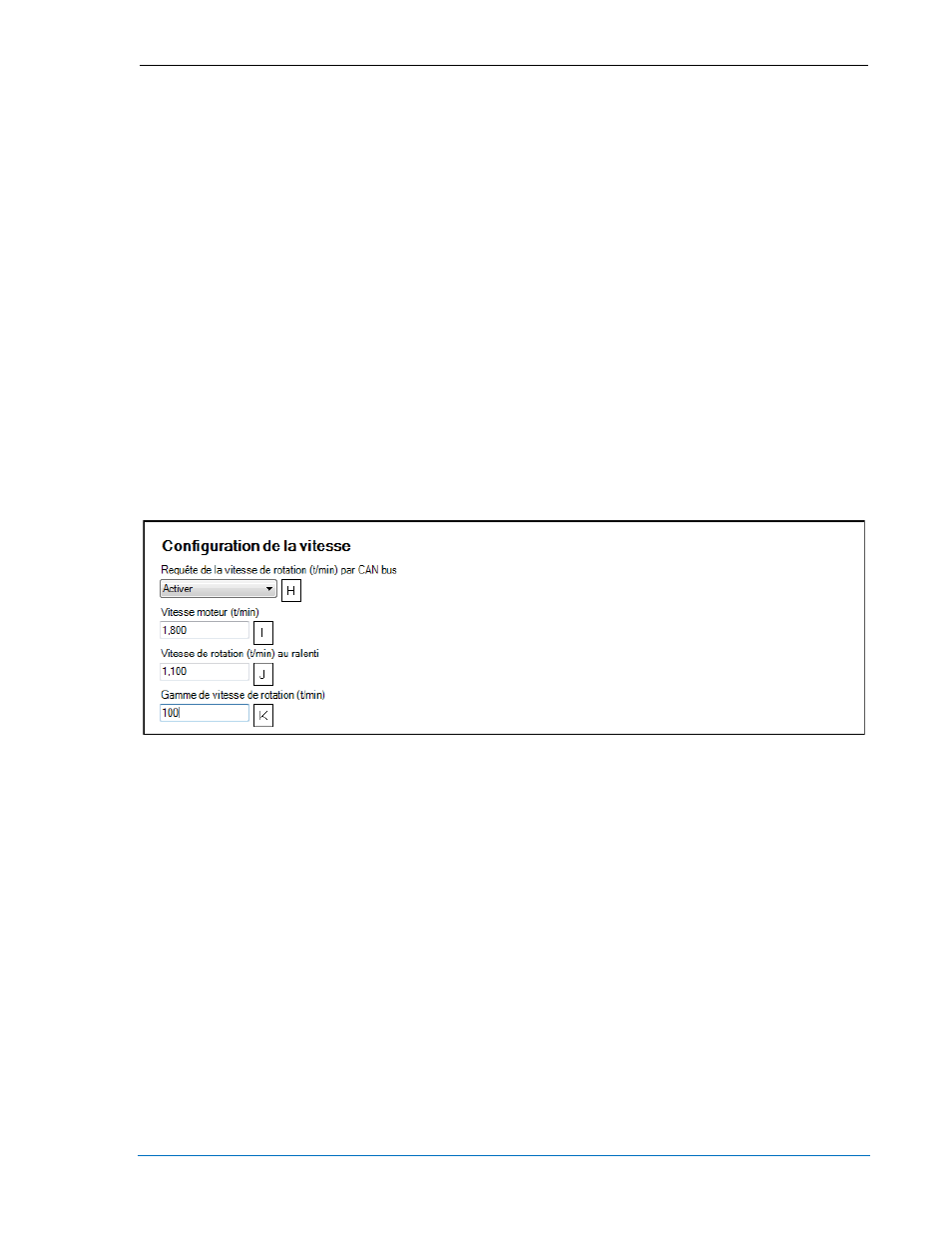

Figure. 4-Error! Main Document Only.. Configuration de la vitesse
Configuration du régulateur de tension
Le contrôleur DGC-2020 transmet les paramètres de point de consigne de tension et de compensation de
sous-fréquence aux régulateurs de tension Marathon DVR200E+. L'écran Configuration du régulateur de
tension (Figure 4-22) est situé dans l'Explorateur de paramètres BESTCOMSPlus
® sous la catégorie
Communications, CAN bus. Le paramètre Type de bus CAN A permet à l'utilisateur de sélectionner le type
de bus CAN à utiliser pour transmettre les paramètres au régulateur de tension. La valeur Point de
consigne de tension primaire
B représente la valeur de consigne de tension système normale voulue. La
valeur Point de consigne de tension alternatif C correspond à la valeur de consigne de tension système
voulue lorsque l'élément logique Low Line Override (forçage de ligne basse) est Vrai. La plage dans
laquelle le contrôleur DGC-2020 est autorisé à biaiser le partage var et l'ajustement de tension du
régulateur de tension
D peut être réglée à l'aide du paramètre Gamme d'ajustement de la tension. Lorsque
le dispositif DVR2000E+ est en mode Régulation de courant d'excitation (FCR), le point de consigne de
courant d'excitation normal souhaité est défini à l'aide du paramètre de courant d'excitation
E . Le
paramètre Point-bascule de sous-fréquence primaire F permet de régler le point-bascule de sous-
fréquence normal souhaité. Si le forçage de ligne basse est défini sur Vrai, le point-bascule de sous-
fréquence alternatif
G devient le point-bascule de sous-fréquence actif. La pente de sous-fréquence
souhaitée H peut également être spécifiée.
