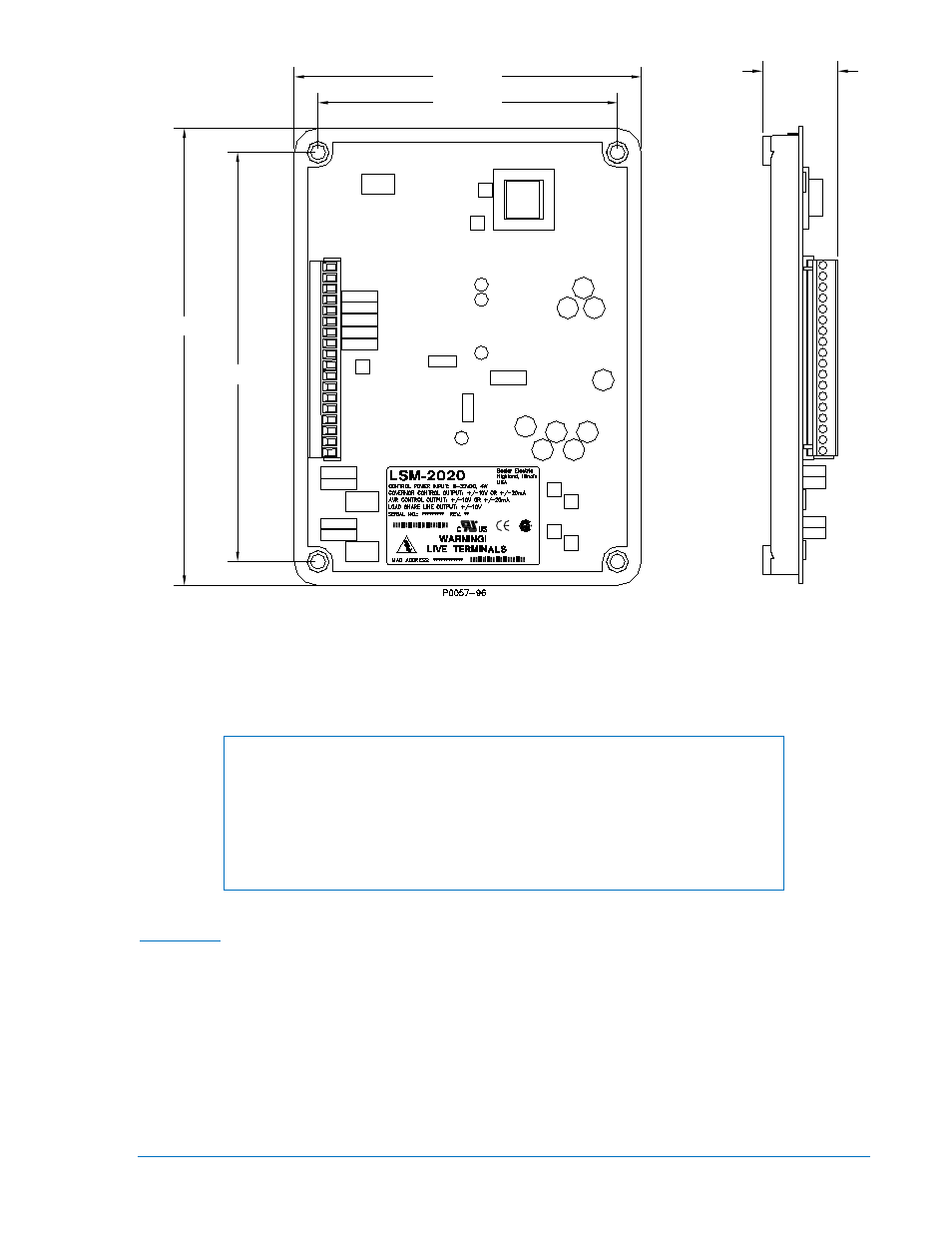

Figure 9-3. Dimensions du module LSM-2020
Connexions
Les connexions du module LSM-2020 dépendent du type d'application. Un mauvais câblage de l'unité
peut entraîner des dommages importants.
NOTES
La polarité d'alimentation à partir de la batterie doit être respectée. Bien qu'une
polarité inversée n’endommage pas le contrôleur LSM-2020, celui-ci ne
pourrait fonctionner dans ce cas.
Assurez-vous que le module LSM-2020 est mis à la terre par connexion filaire
en cuivre d'un type n'étant pas inférieur à 12 AWG et que celui-ci est relié à la
prise de terre située au dos de cet appareil.
Terminaux
Il existe deux types de terminaux interfaces : des connecteurs enfichables avec des terminaux à vis de
compression et des prises RJ-45.
La connectique des prises RJ-45 correspond à celle des câbles Ethernet standard et permet d'assurer
une communication locale entre le module LSM-2020 et un PC fonctionnant avec le logiciel
BESTCOMSPlus
®. Cette communication permet le paramétrage du module LSM-2020 et du contrôleur
DGC-2020 qui lui est relié.
Les connexions du module LSM-2020 sont réalisées à l'aide d'un connecteur à 18 positions équipé de
terminaux de compression à vis. Ce connecteur est prévu pour être raccordé à un domino du module
LSM-2020. Le connecteur et le domino sont à queue d’aronde pour garantir la bonne orientation de la
5.50 [139.7]
6.38 [162.0]
7.50 [190.5]
8.38 [212.8]
1.39 [35.3]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
9400270990 Rev X DGC-2020, Module de partage de charge LSM-2020 9-7
