Le logiciel BESTCOMSPlus permet à l'utilisateur de configurer les constantes de courbes programmables
51-x. Pour programmer les constantes de courbes, il suffit d'ouvrir l'arborescence de commande :
Protection de l’alternateur/Intensité et de sélectionner l'élément de surintensité devant être modifié.
Sélectionnez la valeur P à partir du menu déroulant Courbes puis entrer les valeurs calculées pour
chaque constante.
Les coefficients de courbes programmables ne peuvent être entrés que lorsque la courbe P est
sélectionnée pour l'élément de protection à partir du menu déroulant Courbe.

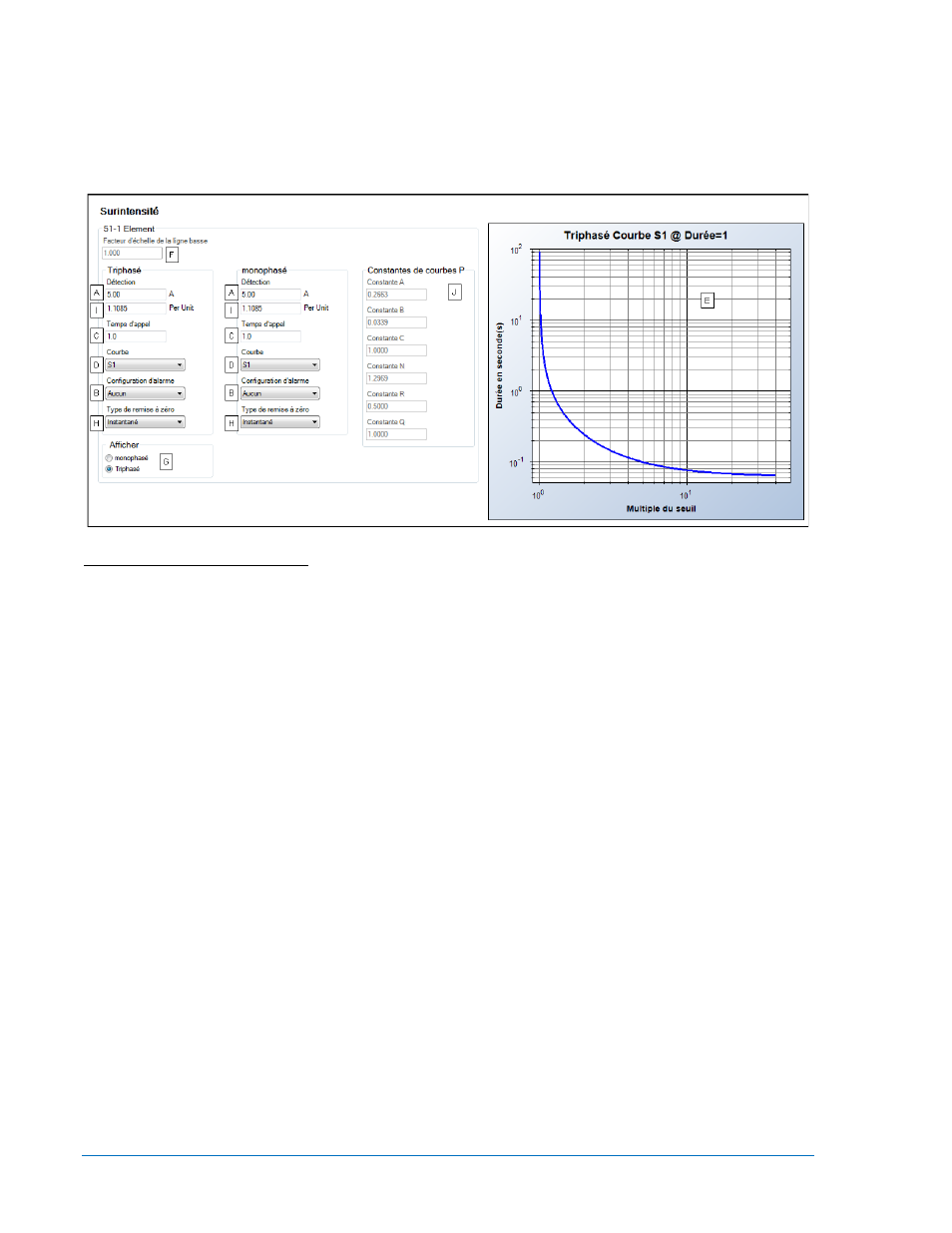

Figure 4-57. Surintensité
A Détection : Ajustable de 1 à 20 Aac pour les mesures d’intensité de 5 Aac (numéro de style 5xxxxxxxx)
ou 0 à 4 Aac pour les mesures d’intensité de 1 Aac (numéro de style 1xxxxxxxx).
B Coefficient multiplicateur : Ajustable de 0 à 7,200 s pour les courbes F (fixes), et de 0 à 9.9 pour toutes
les autres sélections de courbes.
C Coefficient multiplicateur : Ajustable de 0 à 7,200 s pour les courbes F (fixes), et de 0 à 9.9 pour toutes
les autres sélections de courbes.
D Courbe : A, B, C, D, E1, E2, F, G, I1, I2, L1, L2, M, P, S1, S2, V1, ou V2.
E Courbe de détection de surintensité.
F Facteur d’échelonnage de la ligne basse : Ajustable de 0.001 à 3 par incrément de 0.001.
G Affichage : Mono- ou triphasé.
H Type de remise à zéro : Instantané ou Intégrant.
I Détection (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native et du
paramètre de données nominales associé.
J Courbe de coefficients programmable (P) : Référez-vous à ce sujet au Tableau 4-7.
Protection contre la perte des lignes principales
La protection contre la perte des lignes principales consiste en un élément de saut de vecteur et en un
élément de taux de change de la fréquence (numéro de style xxxxxxExx uniquement). La fonctionnalité
de ces éléments est similaire et ils ont tous deux pour but de déconnecter l'alternateur du réseau
lorsqu'une perte des lignes principales ou une erreur sur les lignes principales est détectée par le
système. Ainsi ces dispositions évitent que l'alternateur reste lié aux lignes principales si celles-ci sont
remises en service avec un dispositif externe. Lorsque les lignes principales sont perdues, il est probable
que la charge de l'alternateur connaisse une translation importante puisque l'alternateur doit gérer
l'ensemble de la charge entre sa propre sortie et celle du disjoncteur de l'utilitaire ayant coupé les lignes
principales. Une telle translation de charge causera probablement un glissement de vitesse pouvant
entraîner un décalage de la phase de l'alternateur et de celle des lignes principales lorsque celles-ci sont
remises en service. Si l'alternateur n'est plus en phase et qu'une connexion avec les lignes principales
est établie, l'alternateur peut éventuellement être endommagé.
La protection contre la perte des lignes principales est active uniquement lorsque l'alternateur est
parallèle aux lignes principales comme indiqué lorsque l'élément Parallèle aux lignes principales est vrai
dans le logiciel BESTlogicPlus. La protection est inhibée pendant cinq secondes après que la fonction
