Facteur d’échelle de ligne basse de tension nominale
Le paramètre Facteur d’échelle de ligne basse de tension nominale W conserve les gains du système
lorsque la configuration d’une machine passe de la ligne haute (dans laquelle les bobinages sont
généralement en série) à la ligne basse (dans laquelle les bobinages sont généralement en parallèle). En
général, lorsque les bobinages sont en série, tout modification du décalage du régulateur de tension
produit une modification de la tension de sortie équivalente à deux fois celle produite par la même
modification de décalage dans une configuration de ligne basse.
L’utilisation corrrecte du paramètre de tension nominale et du paramètre de facteur d’échelle de ligne
basse de tension nominale sur une machine reconfigurable consiste à définir la tension nominale à la
tension de ligne haute de la machine et à définir le facteur d’échelle à 0,5 pour régler la tension nominale
dans le calcul d’ajustement de la tension lorsque le forçage de ligne basse est actif.

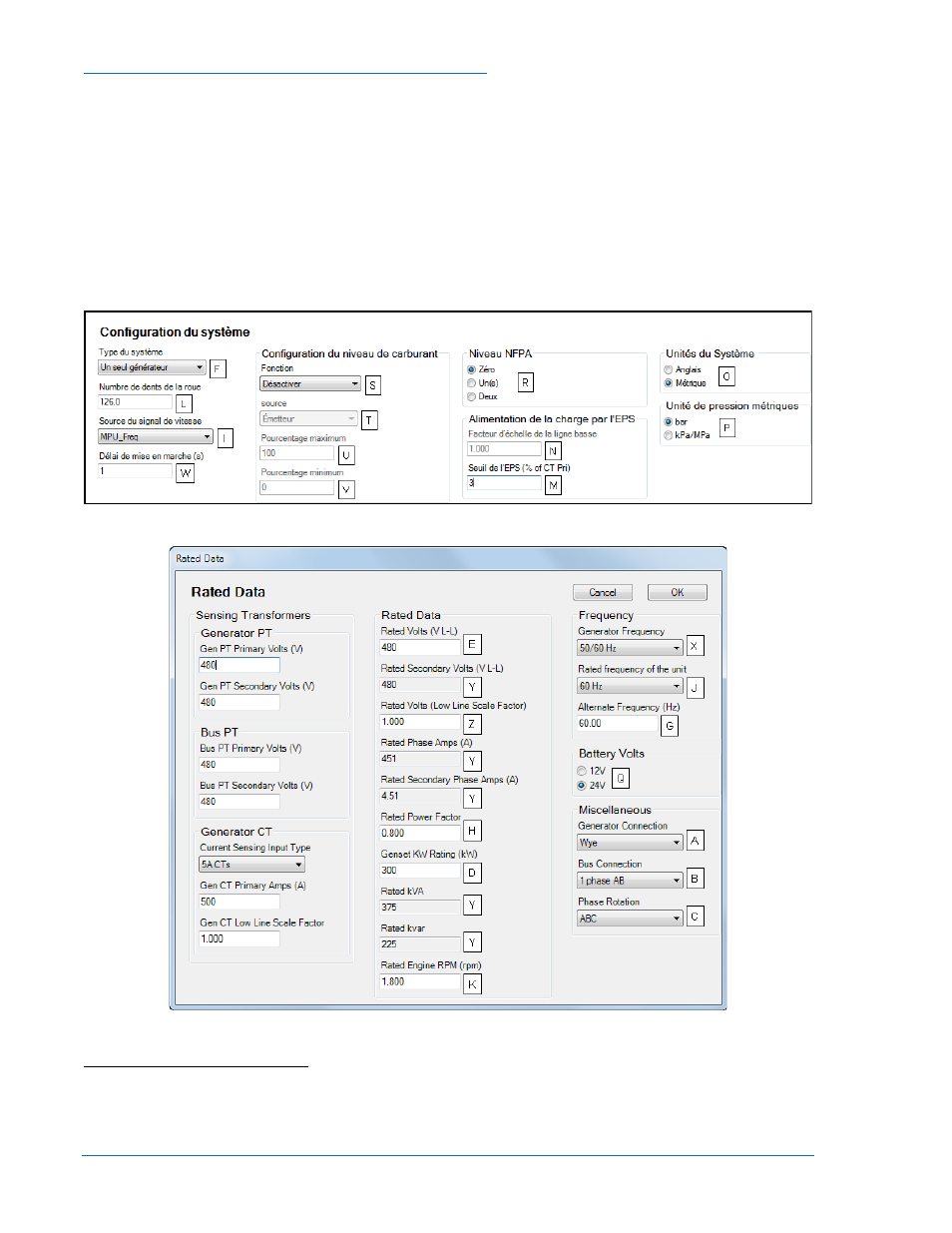

Figure 4-24. Configuration système
Figure 4-25. Données nominales
A Connexion d’alternateur : Delta, en « V », Monophasé A-B, Monophasé A-C, ou Delta de masse.
B Connexion du bus: Monophasé AB, Monophasé AC ou Triphasé
C Rotation de phase : ABC ou ACB.
D Puissance nominal en kW du groupe électrogène : Ajustable pour 5 à 9,999 kW par incrément de 1 kW.
