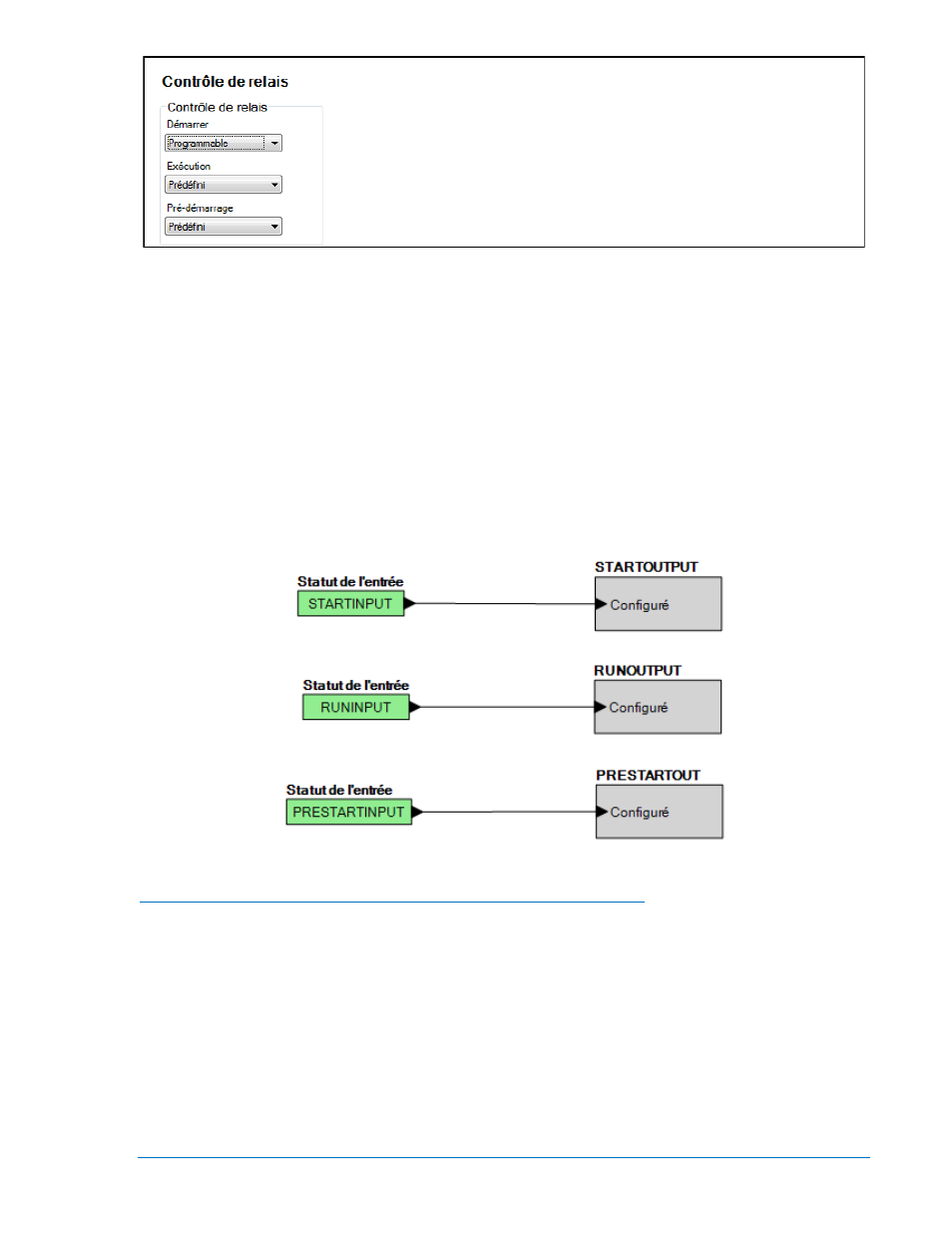

Figure 7-30. Écran Explorateur des paramètres, Paramètres système, Contrôle des relais
Définissez pour chaque relais (RUN, PRE, et Start) son mode de fonctionnement, c'est-à-dire si il doit
fonctionner selon ses fonctionnalités prédéfinies ou être rendu programmable.
Si la fonction Programmable est sélectionnée, le relais devient disponible au niveau de la Logique
programmable BESTlogicPlus sous forme d'éléments logiques. Ces éléments sont intitulés Sortie de
démarrage Start Output, Sortie de pré-démarrage PreStart Out, et Sortie de mise en marche Run Output.
La fonctionnalité prédéfinie est disponible sous forme d'entrée pour la logique. Si la fonction
Programmable est sélectionnée comme mode de contrôle de relais, vous devez connecter l'entrée de la
fonction prédéfinie correspondant au relais pour obtenir un fonctionnement analogue au fonctionnement
Prédéfini. Notez cependant qu'il est possible de combiner d'autres logiques pour créer un mode de
fonctionnement plus diversifié. Si la fonction Programmable est sélectionnée pour un relais, mais que
celle-ci reste inutilisée dans la logique, le relais ne fermera jamais.
Un exemple de connexion logique des entrées prédéfinies sur les sorties du relais « programmable »
pour les trois relais concernés est représentée par la Figure 7-31.
Figure 7-31. Exemple logique de relais programmables
Configuration les éléments configurables du contrôleur DGC-2020.
Les éléments configurables sont utilisés avec la Logique programmable BESTlogicPlus pour permettre à
un utilisateur d'implémenter une logique déclenchant une alarme ou une pré-alarme. Cette fonctionnalité
peut être utilisée pour créer une fonction de protection qui ne fait pas partie des fonctions normalement
implémentées par le contrôleur DGC-2020. Voir Figure 7-32.
Chemin d’accès IHM: PARAMETRES > SORTIE PROGRAMMABLE > ELTS CONFIG
