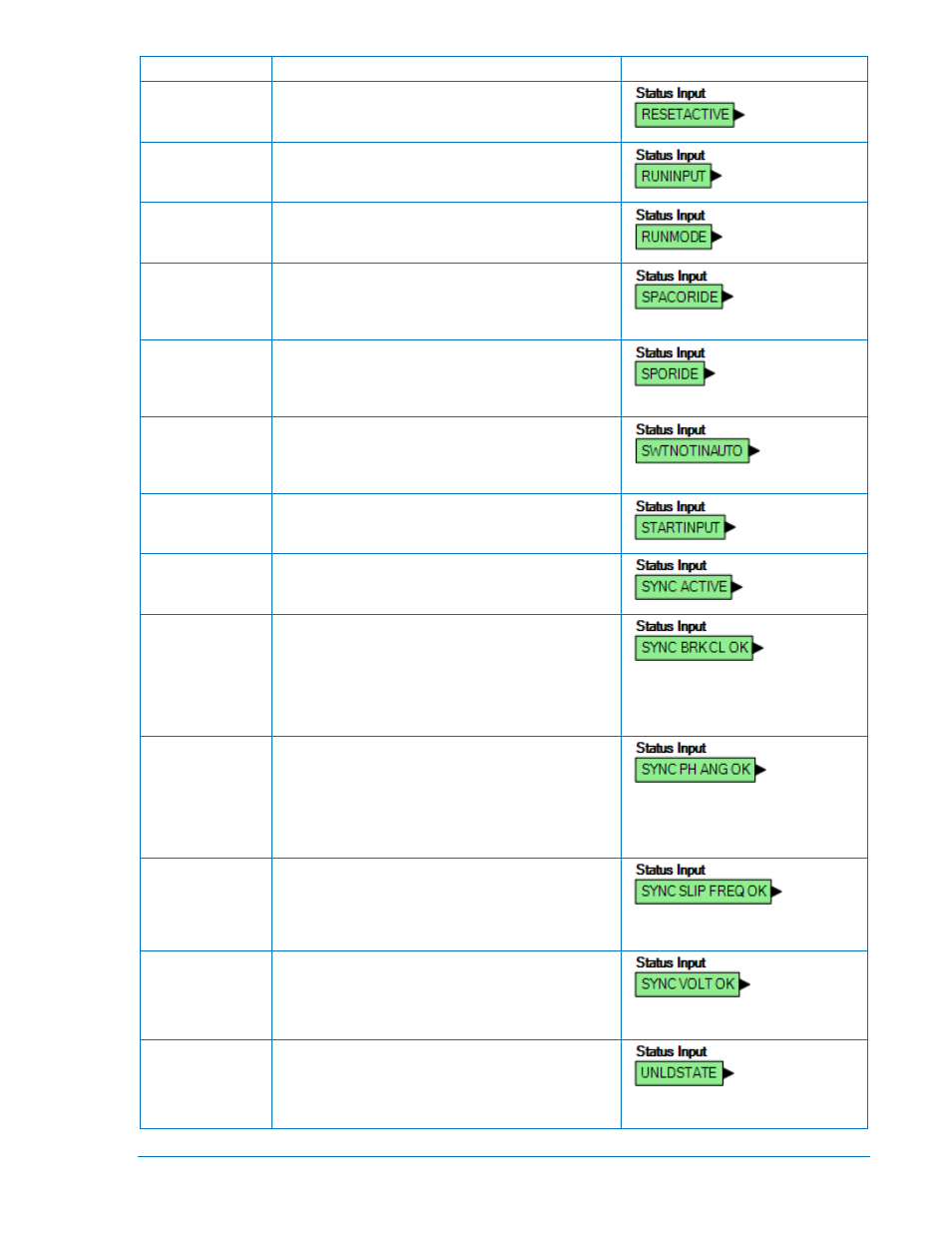

Nom Description Symbole
Entrée de statut
Activation de la
remise à zéro
Vrai lorsque l'élément logique de Remise à zéro est
vrai ou que l'opérateur a appuyé sur le bouton de
Remise à zéro situé sur le panneau frontal.
Entrée de statut
Entrée de
fonctionnement
Vrai lorsque le contrôleur DGC-2020 indique que le
relais RUN doit être fermé.
Entrée de statut
Mode de
lancement (RUN)
Vrai lorsque le contrôleur DGC-2020 est en Mode
Run ou que l'élément logique de Mode Run est vrai.
Entrée de statut
Forçage de
mesure AC
monophasée
Vrai lorsque l'entrée de Forçage monophasée AC est
vraie.
Entrée de statut
Forçage de
connexion
monophasé
Vrai lorsque l'entrée de Forçage monophasée est
vraie.
Entrée de statut
Commutateur de
mode non
automatique
Vrai lorsque le contrôleur DGC-2020 n'est pas en
Mode automatique.
Entrée de statut
Entrée de
démarrage
Vrai lorsque le contrôleur DGC-2020 indique que le
relais de Démarrage doit être fermé pour démarrer le
moteur.
Entrée de statut
Synchronisation
activée
Vrai si le synchroniseur automatique est activé pour
aligner les phases et les tensions d’entrée de
l'alternateur avec celles du de bus.
Entrée de statut
Fermeture du
disjoncteur de
synchronisation
OK
Vrai lorsque le synchroniseur automatique fonctionne
et détermine que la différence de tension entre les
tensions du bus et de l'alternateur, que le glissement
de fréquence et que l'angle de phase sont à l'intérieur
des limites spécifiées et qu’il est donc possible au
système de déclencher une commande de fermeture
de disjoncteur.
Entrée de statut
Angle de
synchronisation
de phase OK
Vrai lorsque le synchroniseur automatique fonctionne
et que l'angle de phase entre l'entrée de la tension de
bus et l'entrée de la tension de l'alternateur sont à
l'intérieur des limites indiquées par le paramètre
d'angle de phase pour la synchronisation de
verrouillage de phase, où pour l'angle d'avance
calculé pour la synchronisation anticipée.
Entrée de statut
Fréquence de
glissement en
synchronisation
OK
Vrai lorsque le synchroniseur automatique fonctionne
et que le glissement de fréquence entre l'entrée de la
tension du bus et l'entrée de tension de l'alternateur
sont à l'intérieur des limites indiquées par le
paramètre de glissement de fréquence.
Entrée de statut
Tension de
synchronisation
OK
Vrai lorsque le synchroniseur automatique fonctionne
et que la différence de tension entre l'entrée de la
tension du bus et l'entrée de tension de l'alternateur
sont à l'intérieur des limites indiquées par le
paramètre la fenêtre des tensions.
Entrée de statut
État de décharge
Vrai lorsque le contrôleur DGC-2020 fonctionne en
parallèle avec d'autres alternateurs ou est en
parallèle de l'utilitaire et que le contrôleur DGC-2020
réduit la sortie kW de l'alternateur avant d'ouvrir le
disjoncteur de celui-ci.
