Entrées analogiques à distance
Lorsqu’un module d'extension de contacts AEM-2020 (Analog Expansion Module) est connecté, le statut
des entrées analogiques, des contacts d’entrées analogiques pour les alarmes configurables et des
contacts d’entrées analogiques pour les pré-alarmes sont affichées sur cet écran. Ce statut est VRAI
lorsque la LED de contrôle est rouge. Référez-vous à ce sujet à la Figure 4-91. La figure représente
l’entrée analogique #1.

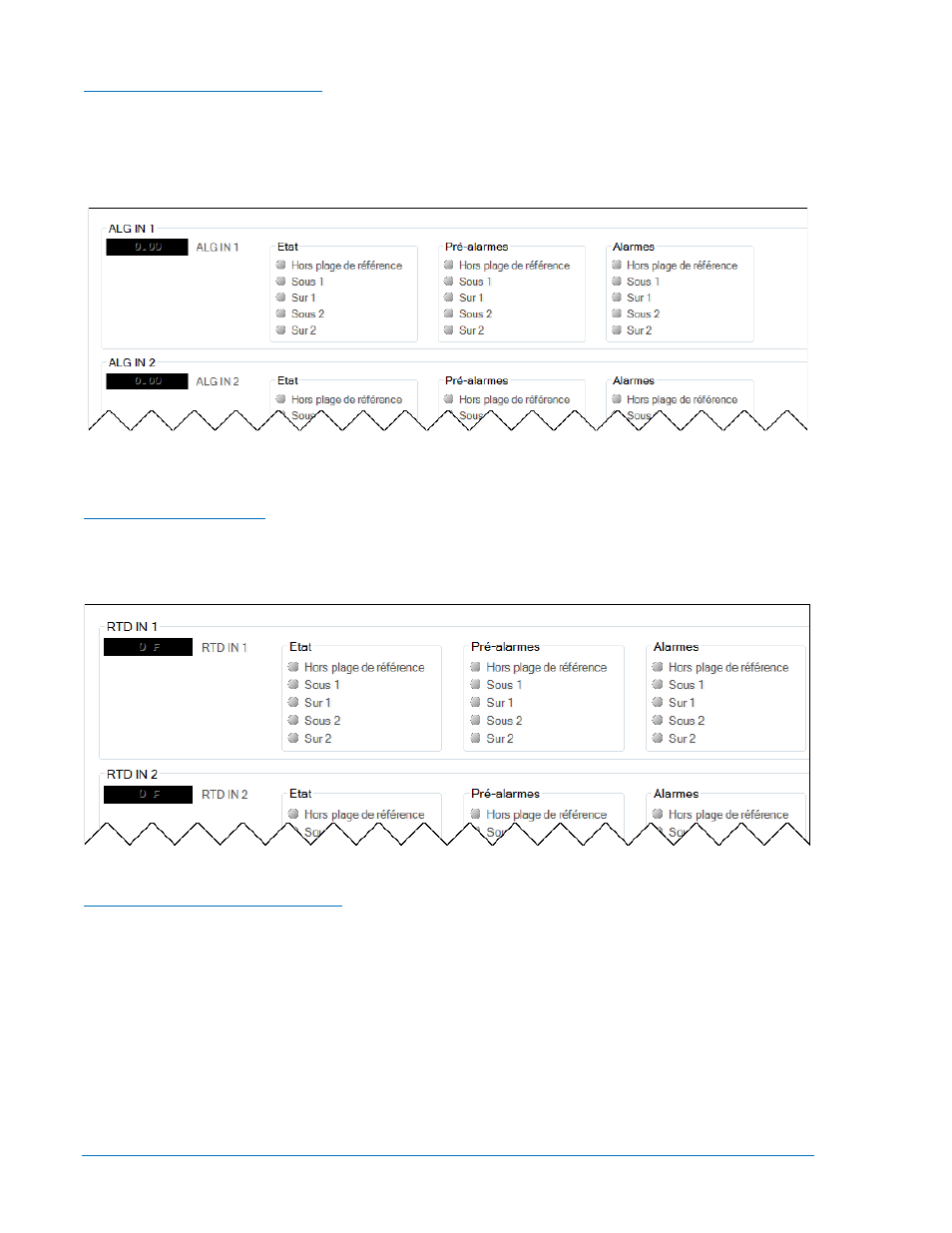

Figure 4-90. Mesures, Entrée, Entrées analogiques à distance
Entrées RTD à distance
Lorsqu’un module d'extension de contacts AEM-2020 (Analog Expansion Module) est connecté, le statut
des entrées RTD à distance, des entrées RTD à distance pour les alarmes et des entrées RTD à distance
pour les pré-alarmes sont affichées sur cet écran. Ce statut est VRAI lorsque la LED de contrôle est
rouge. Référez-vous à ce sujet à la Figure 4-92. La figure représente l’entrée RTD #1.
Figure 4-91. Mesures, Entrée, Entrées RTD à distance
Entrées thermocouples à distance
Lorsqu’un module d'extension des contacts AEM-2020 (Analog Expansion Module) est connecté, le statut
des entrées thermocouples à distance, des entrées thermocouples à distance pour les alarmes et des
entrées thermocouples à distance pour les pré-alarmes sont affichées sur cet écran. Ce statut est VRAI
lorsque la LED de contrôle est rouge. Référez-vous à ce sujet à la Figure 4-93. La figure représente
l’entrée thermocouple à distance #1
