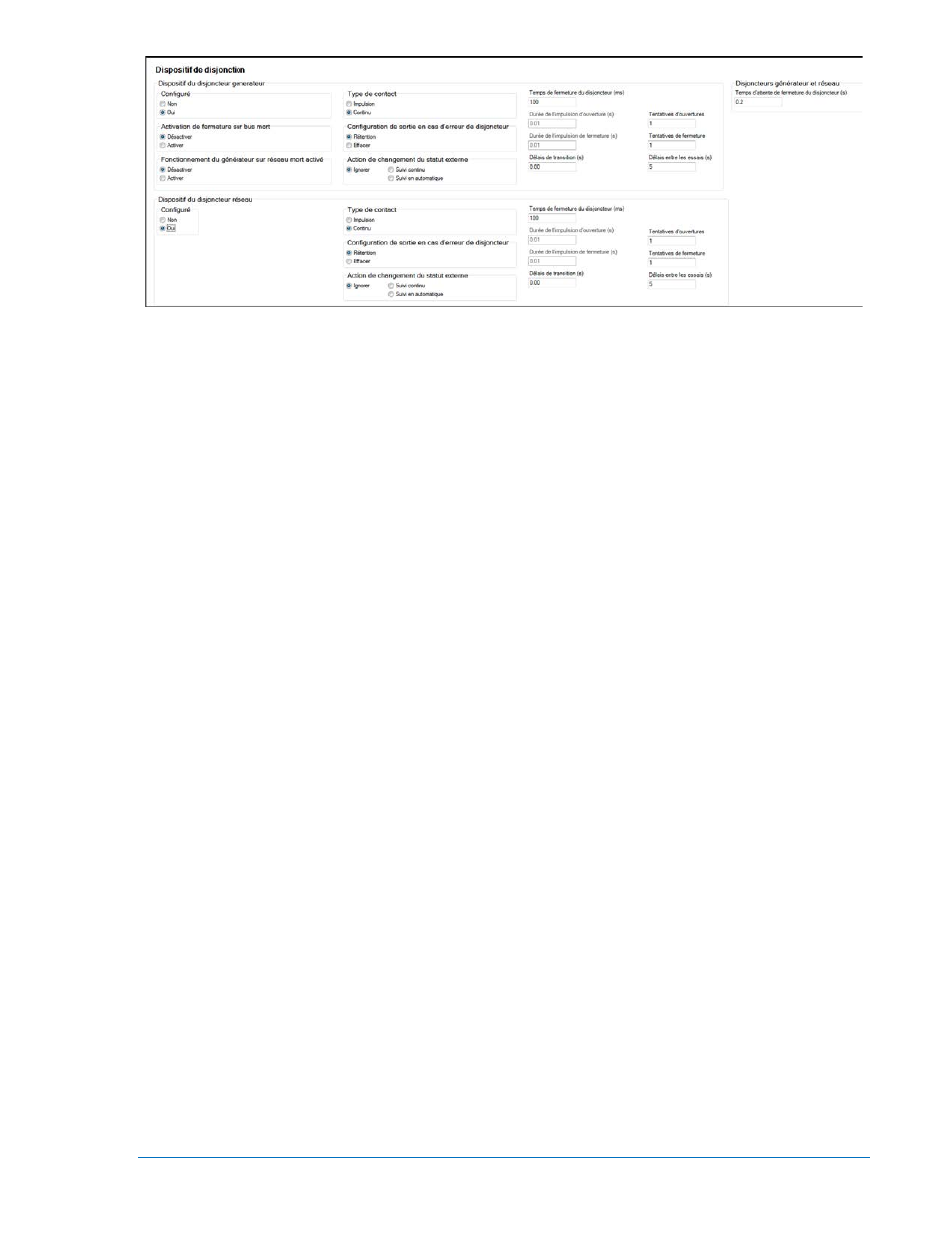

Figure 7-43. Écran Explorateur de paramètres, Gestionnaire du disjoncteur, Dispositif de disjonction
6. Cliquez sur la fonction Détection de la condition du bus dans le segment Gestion du disjoncteur de
l'Explorateur des paramètres. Cette fonction permet de définir les paramètres pour la détection de
bus stable et d'erreur de bus ainsi que les conditions de l'alternateur. Les paramètres des
conditions de l'alternateur et du bus sont particulièrement « critiques » car un disjoncteur ne
peut être fermé que : (1) si l'alternateur est stable et (2) si le bus est stable ou mort. Voir Figure
7-44.
Chemin d’accès IHM: PARAMETRES > GESTION DISJONCTEUR > DETECTION CONDI. BUS.
a. Seuil de tension de bus mort et Délai d'activation. Lorsque la tension de l'alternateur ou du
bus se trouve en dessous de ce seuil pour une durée égale au délai d'activation, l'alternateur
est considéré comme étant « mort ».
b. Temps des fonctions suivantes : seuil de surtension et de sous-tension d'alternateur stable;
seuils de sur-fréquence et de sous-fréquence; Délais d'activation de bus stable et d’erreur de
bus. Lorsque la tension et les fréquences de l'alternateur se trouvent à l'intérieur des limites
de l'échelle de valeurs définies pour une durée égale au délai d'activation de bus stable,
l'alternateur est considéré comme étant « stable ». Dans le cas contraire, l'alternateur est
considéré comme étant « mort ».
c. Seuils de bus stable SUR et SOUS et seuils de sur-fréquence et de sous-fréquence. Lorsque
la tension et les fréquences du bus se trouvent à l'intérieur des limites de l'échelle de valeurs
définies pour une durée égale au Délai d'activation de bus stable, le bus est considéré
comme étant « stable ». Dans le cas contraire, le bus est considéré comme étant « mort ».
9400270990 Rev X DGC-2020 - Configuration 7-41
