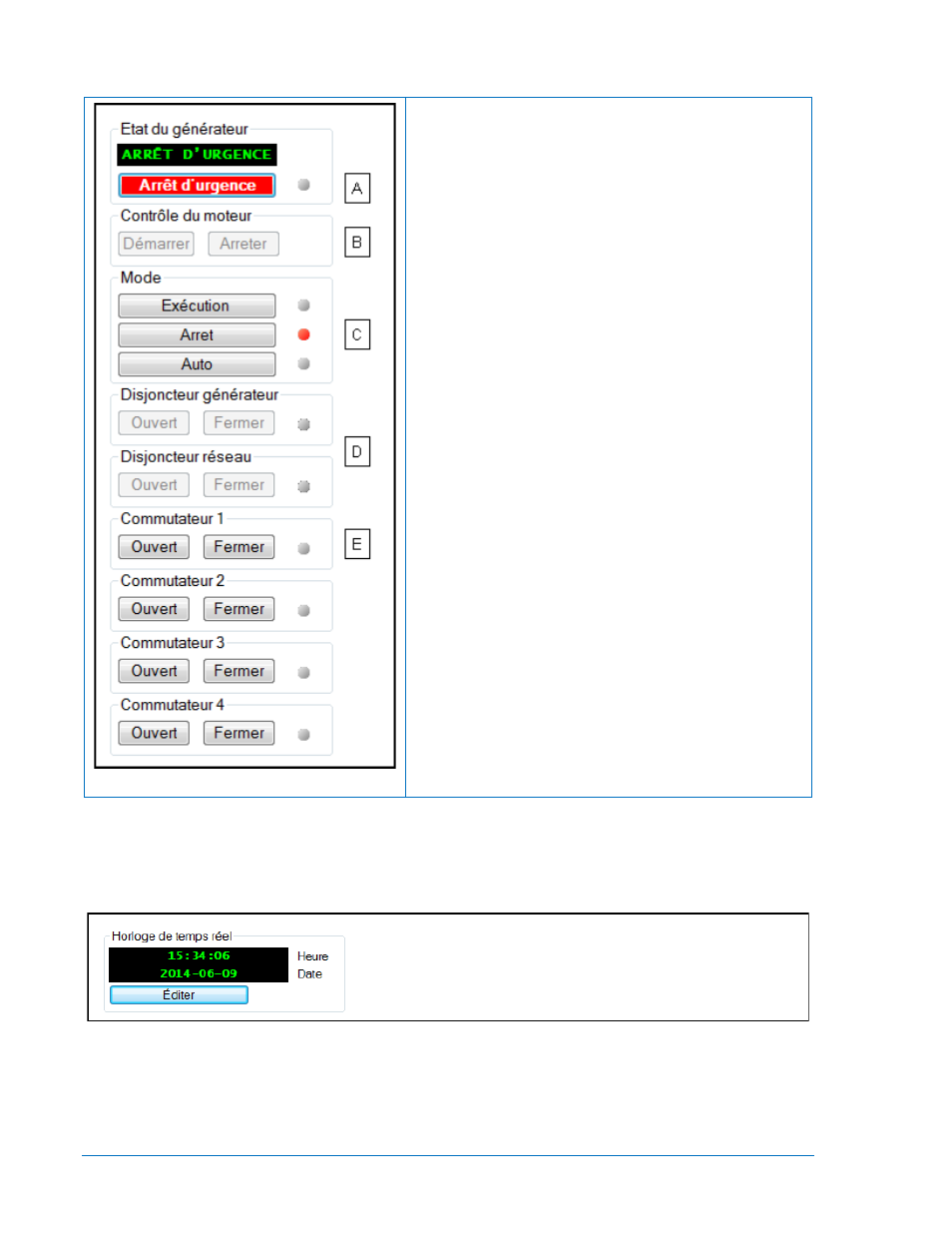

Figure 4-112. Mesures, Contrôle
Les contrôles suivants sont disponibles en utilisant
l'Explorateur des mesures du logiciel BESTCOMSPlus
pour accéder à la fonction Contrôle. Référez-vous à ce
sujet à la Figure 4-113.
A. L’opérateur dispose de la possibilité d'arrêter
l'alternateur en cas d'urgence en appuyant sur
le bouton Arrêt d'urgence (Emergency Stop).
B. Le moteur peut être démarré et arrêté en
cliquant sur le bouton Démarrage (Start) et Arrêt
(Stop).
C. Le moteur peut fonctionner dans les modes
suivants : Marche (Run), Auto (Auto) ou Arrêt
Off.
D. Il existe des contrôles pour ouvrir et fermer le
disjoncteur de l'alternateur et le disjoncteur des
lignes principales. Le disjoncteur est ouvert
lorsque le témoin LED de contrôle est vert et il
est fermé lorsque ce témoin est rouge.
E. Les commutateurs de 1 à 4 peuvent être
ouverts ou fermés en cliquant sur les boutons
Ouvrir ou Fermer. Ce commutateur est fermé
lorsque la LED de contrôle est rouge.
Lorsque l'opérateur utilise le logiciel BESTCOMSPlus
en mode Temps réel (Live mode) l'interaction de ces
boutons avec le contrôleur DGC-2020 a lieu en temps
réel.
Horloge de temps réel
La définition des paramètres de temps et d’heures est réalisée ici. Référez-vous à ce sujet à la Figure
4-114.
Figure 4-113. Mesures, Horloge de temps réel
Statut du réseau de l’alternateur
L’écran (Figure 4-115) affiche le gestionnaire du système désigné, le nombre total d’unités, le nombre
d’unités en ligne, la capacité en kW en ligne du système, la capacité totale en kW du système, la valeur
kW générée par le système, le pourcentage de kW généré par le système, la valeur kvar totale générée
par le système et le séquençage des identités détectées sur le réseau par le contrôleur LSM-2020. Cette
