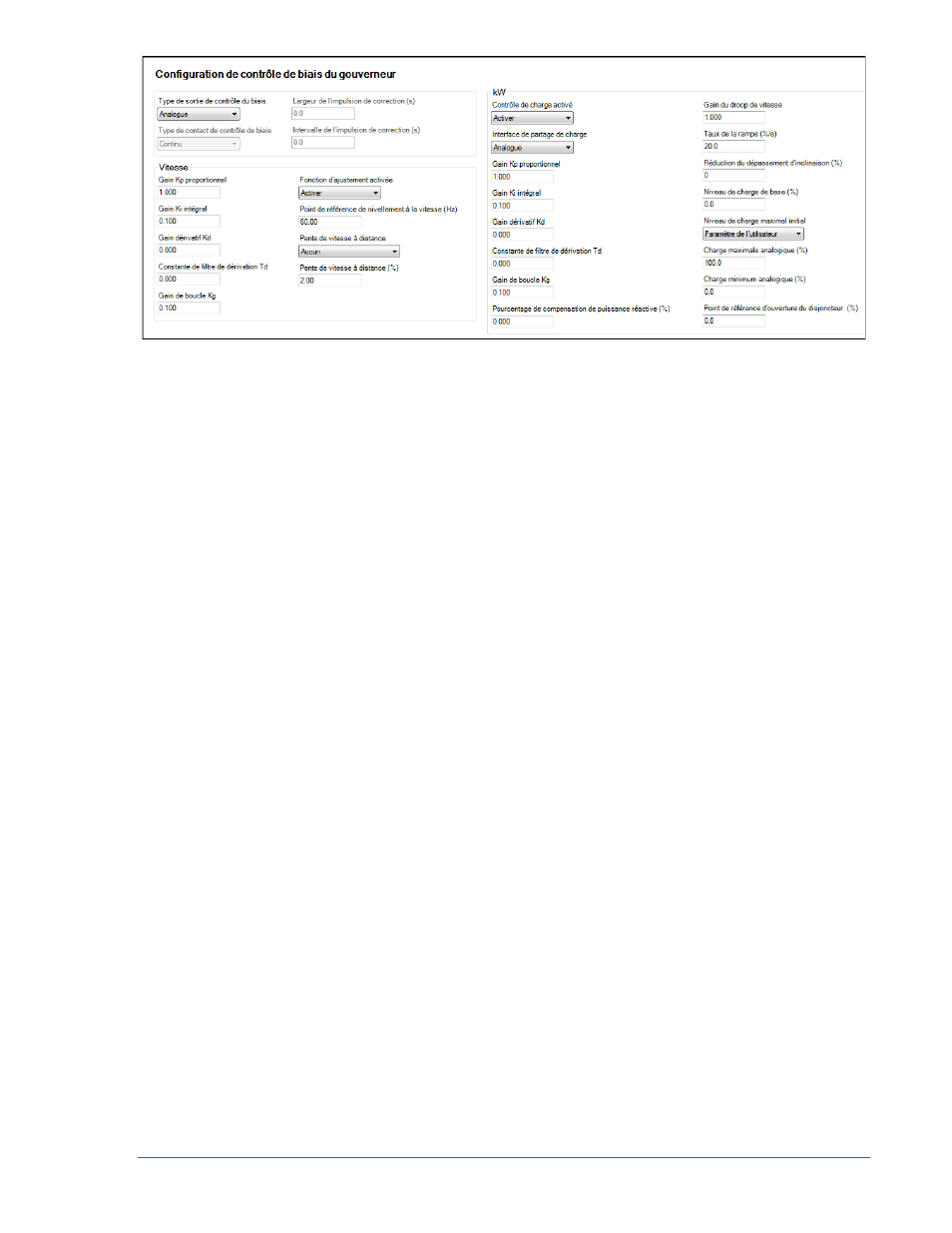

Figure 7-59. Écran Explorateur des paramètres, Paramètres de contrôle de pente, Paramètres du
régulateur de contrôle de pente.
i. Type de sortie du contrôle de pente - Sélectionnez Contact ou Analogique en
fonction de l'implémentation de la machine.
ii. Type de contact du contrôle de pente - Sélectionnez Continu ou Proportionnel en
fonction du type de contact de sortie. Le type Proportionnel est une implémentation
de type PWM (Pulse Widh Modulation : Modulation de largeur d’impulsion). Le cycle
de service augmente dans le cas un contrôle de sortie plus important est nécessaire.
Ce paramètre ne peut pas être programmé si le Type de sortie de contrôle de pente
est défini pour être Analogique car cette fonction ne s'applique pas aux sorties
Analogiques.
iii. Intervalle de la pulsation de correction – Ce paramètre définit la durée en seconde
entrée des pulsations de sortie pour les sorties de contact proportionnelles. Ce
paramètre ne peut pas être programmé si le Type de sortie de contrôle de pente est
défini pour être Analogique car cette fonction ne s'applique pas aux sorties
Analogiques et ce paramètre ne peut pas être programmé si le Type de contact de
contrôle de pente est défini pour être Continu car cette fonction ne s'applique pas
non plus dans ce cas. L’intervalle de pulsation et le paramètre de bande passante de
pulsations spécifient la fréquence à laquelle une nouvelle pulsation est déclenchée.
La durée totale entre les pulsations est définie comme étant la bande passante de la
pulsation plus l'intervalle de pulsation.
iv. Bande passante de correction de la pulsation – Configurez la bande passante
maximum d'une pulsation de sortie contact pour les sorties de contact
proportionnelle. Il s'agit du temps maximum « On » autorisé pour les sorties
proportionnelles. Ce paramètre ne peut pas être programmé si le Type de sortie de
contrôle de pente est défini pour être Analogique car cette fonction ne s'applique pas
aux sorties Analogiques et ce paramètre ne peut pas être programmé si le Type de
contact de contrôle de pente est défini pour être Continu car cette fonction ne
s'applique pas non plus dans ce cas.
v. Activation de l'ajustement de la vitesse - La fonction d'ajustement de la vitesse
permet de maintenir le système à la vitesse définie par le point de référence lorsque
le disjoncteur de l'alternateur est fermé et que l'alternateur fait partie d'un réseau en
îlot, c'est-à-dire qu'il n'est pas parallèle à l'utilitaire. Cette fonctionnalité permet de
maintenir la fréquence d’un système en îlot afin de compenser les écarts de vitesse
entraînés par d'éventuels « rebonds » lorsque certaines machines faisant parti du
système se mettent en marche ou s'arrêtent. D’une façon générale il est
recommandé d'activer la fonction d'ajustement de la vitesse. Notez cependant que si
un module de vitesse POT externe est utilisé pour contrôler la vitesse de façon
personnalisée, la fonction d'ajustement de la vitesse maintiendra le point de
référence d'ajustement de la vitesse, quelle que soit la position définie par le module
POT. Ceci signifie que le module de vitesse POT est effectivement désactivé.
9400270990 Rev X DGC-2020 - Configuration 7-57
