Composants
Ce groupe contient les objets suivants : Passerelle logique, Minuterie de détection et de décrochage,
Système de verrouillage et Blocs de commentaires. Le Tableau 5-2 indique les noms et les descriptions
des objets dans le groupe Composants.

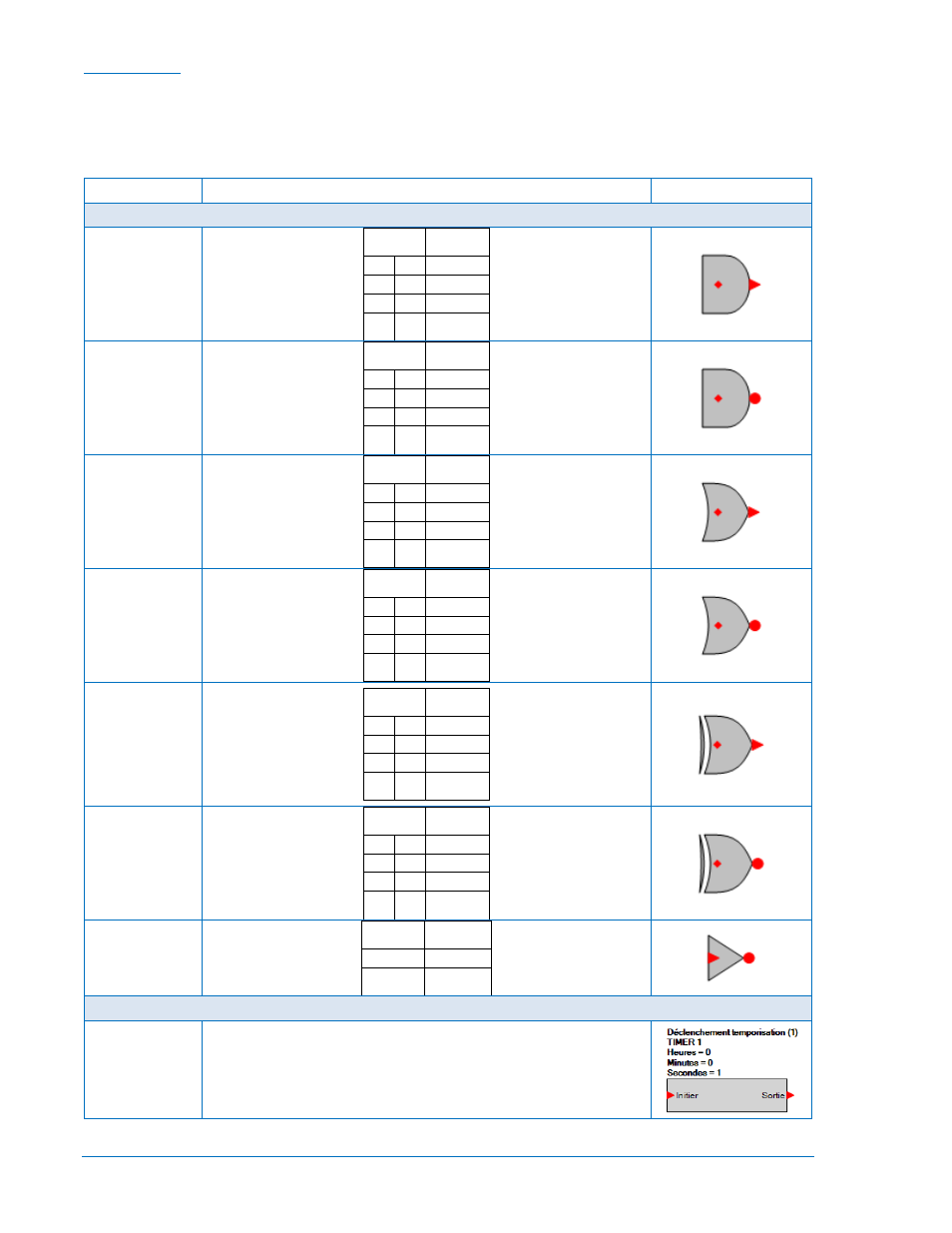

Tableau 5-2. Groupe Composants, noms et descriptions
Nom
Description
Symbole
Passerelles logique
AND
Entrée
Sortie
0
0
0
0
1
0
1
0
0
1
1
1
NAND
Entrée
Sortie
0
0
1
0
1
1
1
0
1
1
1
0
OR
Entrée
Sortie
0
0
0
0
1
1
1
0
1
1
1
1
NOR
Entrée
Sortie
0
0
1
0
1
0
1
0
0
1
1
0
XOR
Entrée
Sortie
0
0
0
0
1
1
1
0
1
1
1
0
XNOR
Entrée
Sortie
0
0
1
0
1
0
1
0
0
1
1
1
NOT
(INVERTER)
Entrée
Sortie
0
1
1
0
Bloc Temporisé
Temporisation
de retard à
retombée
Cette minuterie est utilisée pour paramétrer un délai dans la logique.
Pour de plus amples informations, référez-vous au chapitre
Programmer BESTlogic™Plus, Blocs temporisés, plus loin dans cette
section.
