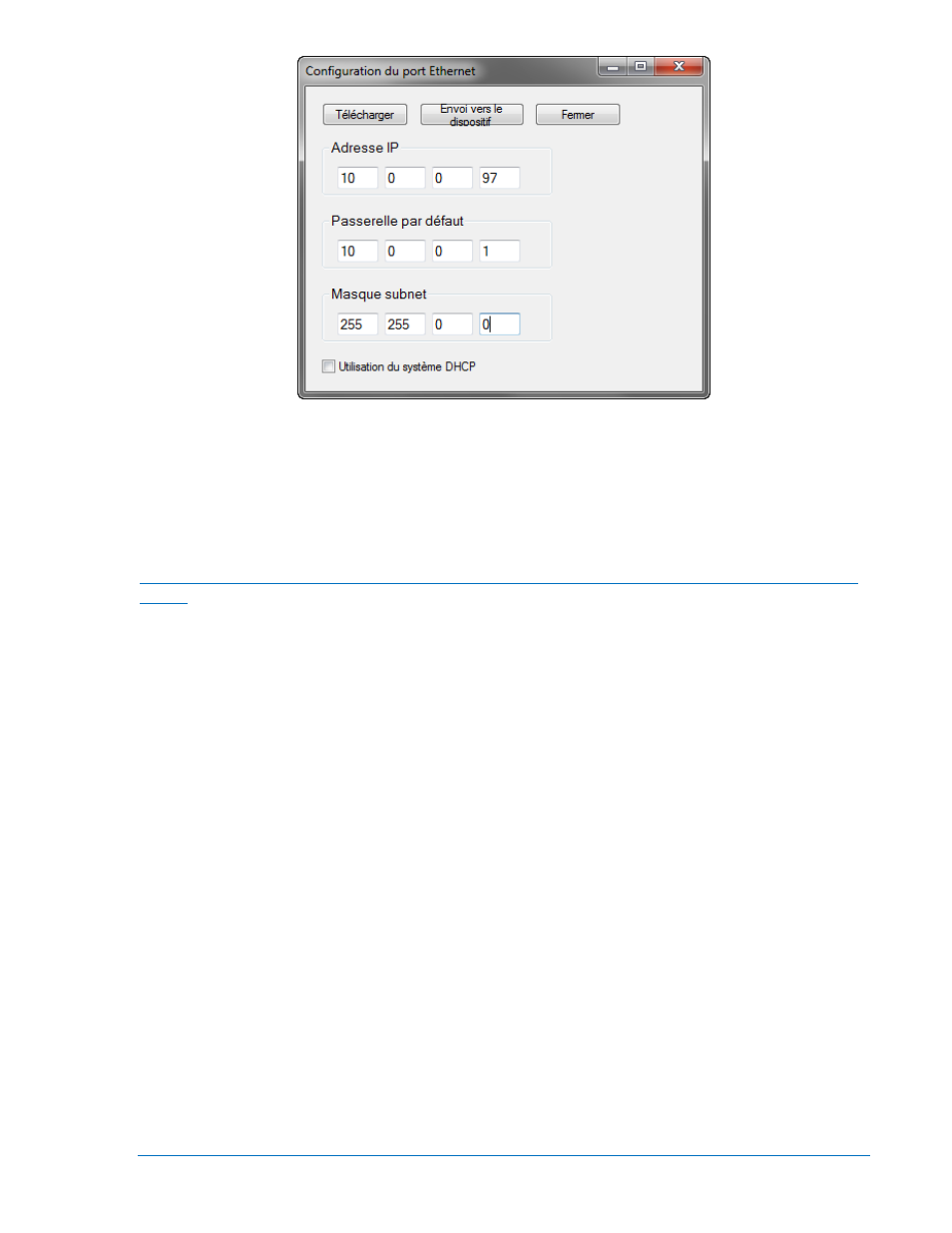

Figure 4-10. Configuration du port Ethernet
7. Donnez une adresse IP, une passerelle par défaut et un masque Subnet au module de répartition de
charge en entrant des valeurs correspondants à celle de votre réseau ou PC. Si vous désirez utiliser
le protocole DHCP, il est nécessaire de cocher la case Utiliser DHCP.
8. Cliquez sur la commande Envoi vers le dispositif. Vous devez donner un mot de passe. Le mot de
face par défaut est « OEM ». Le module LSM-2020 effectue alors un redémarrage pour pouvoir
utiliser les nouveaux paramètres.
Configuration des paramètres réseau du module LSM-2020 à l'aide du panneau de commande
frontal
1. Sélectionnez l’écran Paramètres, Paramètres systèmes, Configuration du module distance,
Configuration LSM sur le panneau de commande HMI et vérifiez que le module LSM-2020 est activé
et qu’il dispose d'une adresse CAN Bus correcte de façon à ce que le contrôleur DGC-2020 et le
module LSM-2020 soient correctement reliés l'un à l'autre. Si une connexion USB vers le contrôleur
DGC-2020 est active, le module LSM-2020 permet la configuration et l'adresse CANbus peut être
déterminée en utilisant la fonction de l'Explorateur des paramètres dans le logiciel BESTCOMSPlus
pour ouvrir l'arborescence Paramètres systèmes, Configuration du module à distance. Le contrôleur
DGC-2020 déclenche une pré-alarme si le module LSM-2020 n'est pas correctement connecté
lorsqu'il est activé. Si la connexion est valide, les paramètres réseau du module LSM-2020 peuvent
être configurés à l'aide du panneau frontal du contrôleur DGC-2020.
2. Sélectionnez la commande Paramètres, Paramètres systèmes, Configuration du module distance,
Configuration LSM, Paramètres TCP/IP sur le panneau de commande.
Les options configurables incluent les options suivantes :
Adresse IP : Il s'agit de l'adresse du protocole Internet devant être utilisé par le
module LSM-2020.
Masque Subnet : Il s'agit du masque Subnet servant à définir les paramètres Subnet du
réseau.
Adresse de passerelle : Il s'agit de l'adresse d’hôte par défaut prévu pour l'envoi de données
destinées à un hôte qui ne se trouve pas sur le réseau Subnet.
Utilisation du système DHCP : Le système DHCP permet de configurer automatiquement
l'adresse IP, la passerelle par défaut et le masque Subnet. Ce protocole
ne peut être utilisé que si le réseau Ethernet dispose d'un serveur DHCP
correctement configuré et en fonction. Le module LSM-2020 ne supporte
pas la fonction de serveur DHCP.
Les valeurs relatives à ces options peuvent être obtenues auprès de l'administrateur de site dans le cas
où le module LSM-2020 est prévu pour partager le réseau avec d'autres dispositifs. Si le module LSM-
2020 est destiné à fonctionner dans un réseau isolé, l'adresse IP peut être choisie parmi l'une de celles
