xx. Point de référence d'ouverture du disjoncteur (%) - Ce paramètre spécifie le niveau
de puissance kW maximum auquel le contrôleur DGC-2020 ouvre le disjoncteur de
l'alternateur après une décharge et avant d'arrêter la machine de façon normale et
dans le mode de fonctionnement AUTO.
f. Configuration des paramètres de contrôle de tension et des valeurs kvar
Les paramètres de configuration des paramètres de contrôle de tension et des valeurs kvar
sont accessibles à l'aide de la commande suivante du logiciel BESTCOMSPlus® :
EXPLORATEUR DES PARAMÈTRES>DGC-2020>PARAMÈTRES DE CONTROLE DE
PENTE>PARAMÈTRES DE CONTRÔLE DE PENTE AVR. Voir Figure 7-60.
Chemin d’accès IHM: PARAMETRES > CTRL BIAIS > CONTROL BIAS AVR

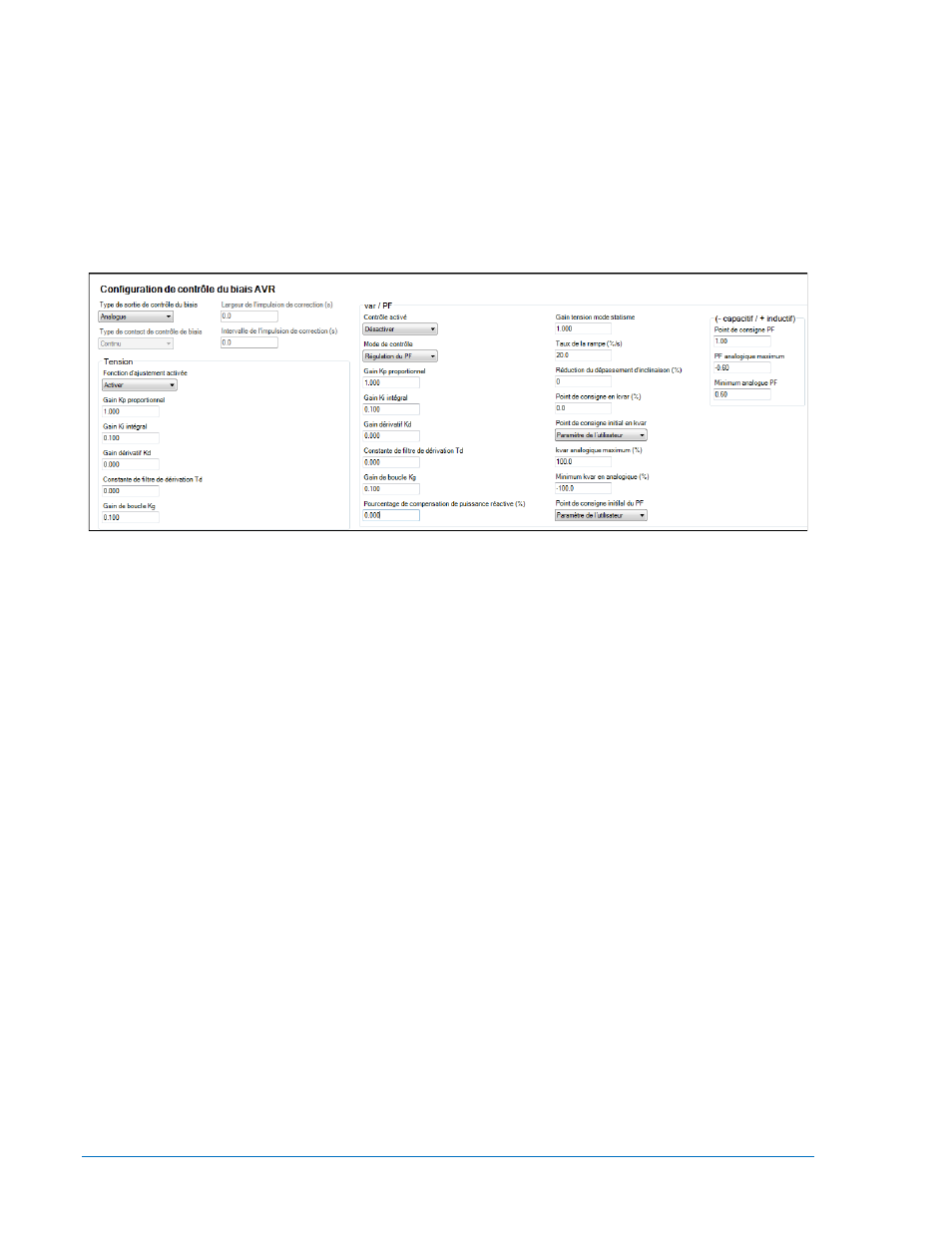

Figure 7-60. Écran Explorateur des paramètres, Paramètres de contrôle de pente, Paramètres de
contrôle de pente AVR.
i. Type de sortie du contrôle de pente - Sélectionnez Contact ou Analogique en
fonction de l'implémentation de la machine.
ii. Type de contact du contrôle de pente - Sélectionnez Continu ou Proportionnel en
fonction du type de contact de sortie. Le type Proportionnel est une implémentation
de type PWM. Le cycle de service augmente dans le cas où un contrôle de sortie
plus important est nécessaire. Ce paramètre ne peut pas être programmé si le Type
de sortie de contrôle de pente est défini pour être Analogique car cette fonction ne
s'applique pas aux sorties Analogiques.
iii. Intervalle de la pulsation de correction – Ce paramètre définit la durée en seconde
entre des pulsations de sortie pour les sorties de contact proportionnelles. Il s'agit de
l'inverse de la fréquence des pulsations. Ce paramètre ne peut pas être programmé
si le Type de sortie de contrôle de pente est défini pour être Analogique car cette
fonction ne s'applique pas aux sorties Analogiques et ce paramètre ne peut pas être
programmé si le Type de contact de contrôle de pente est défini pour être Continu
car cette fonction ne s'applique pas non plus dans ce cas.
iv. Bande passante de correction de la pulsation – Ce paramètre définit la bande
passante maximum d'une pulsation de sortie contact pour les sorties de contact
proportionnels. Il s'agit du temps maximum « On » autorisé pour les sorties
proportionnelles. Ce paramètre ne peut pas être programmé si le Type de sortie de
contrôle de pente est défini pour être Analogique car cette fonction ne s'applique pas
aux sorties Analogiques et ce paramètre ne peut pas être programmé si le Type de
contact de contrôle de pente est défini pour être Continu car cette fonction ne
s'applique pas non plus dans ce cas.
v. Gains des contrôleurs de tension (Kp, Ki, Kd, Td, Kg) – Le système fonctionne avec
quatre contrôleurs PID (Proportional - Integral - Derivative) lorsqu'un contrôleur DGC-
2020 et un module LSM-2020 sont utilisés pour le partage de charge ou le contrôle
de charge. Les gains des contrôleurs de contrôle de tension sont expliqués ci-après.
Les gains des contrôleurs sont configurés comme élément de la procédure
d'ajustement du contrôleur. Les procédures d'ajustement de tous les contrôleurs PID
7-60 DGC-2020 - Configuration 9400270990 Rev X
