État de configuration d'un contrôleur DGC-2020 pour la fonction d'Erreur de transfert
vers les lignes principales
1. Connectez le contrôleur DGC-2020 en fonction du schéma approprié décrit dans cette section et
représentée par la figure Connexion afin d'obtenir la connexion souhaitée (En « Y », Delta, etc.).
2. Configurez les paramètres de base du système de façon à ce qu'ils puissent gérer le fonctionnement
du moteur ainsi que le déclenchement de l'alarme et de la pré-alarme. Tous les détails nécessaires à
la réalisation de cette étape sont disponibles au chapitre Configuration initiale du contrôleur DGC-
2020. De plus amples détails sur les paramètres individuels sont disponibles à la Section 4, Logiciel
BESTCOMSPlus®.
3. Configurez les paramètres de l'alternateur à l'aide de la commande suivante du logiciel
BESTCOMSPlus ® : EXPLORATEUR DE PARAMETRES>GESTIONNAIRE DU DISJONCTEUR>
DISPOSITIF DE DISJONCTION. Voir Figure 7-64.
Chemin d’accès IHM: PARAMETRES > GESTION DISJONCTEUR > SYSTEME DISJONCTE

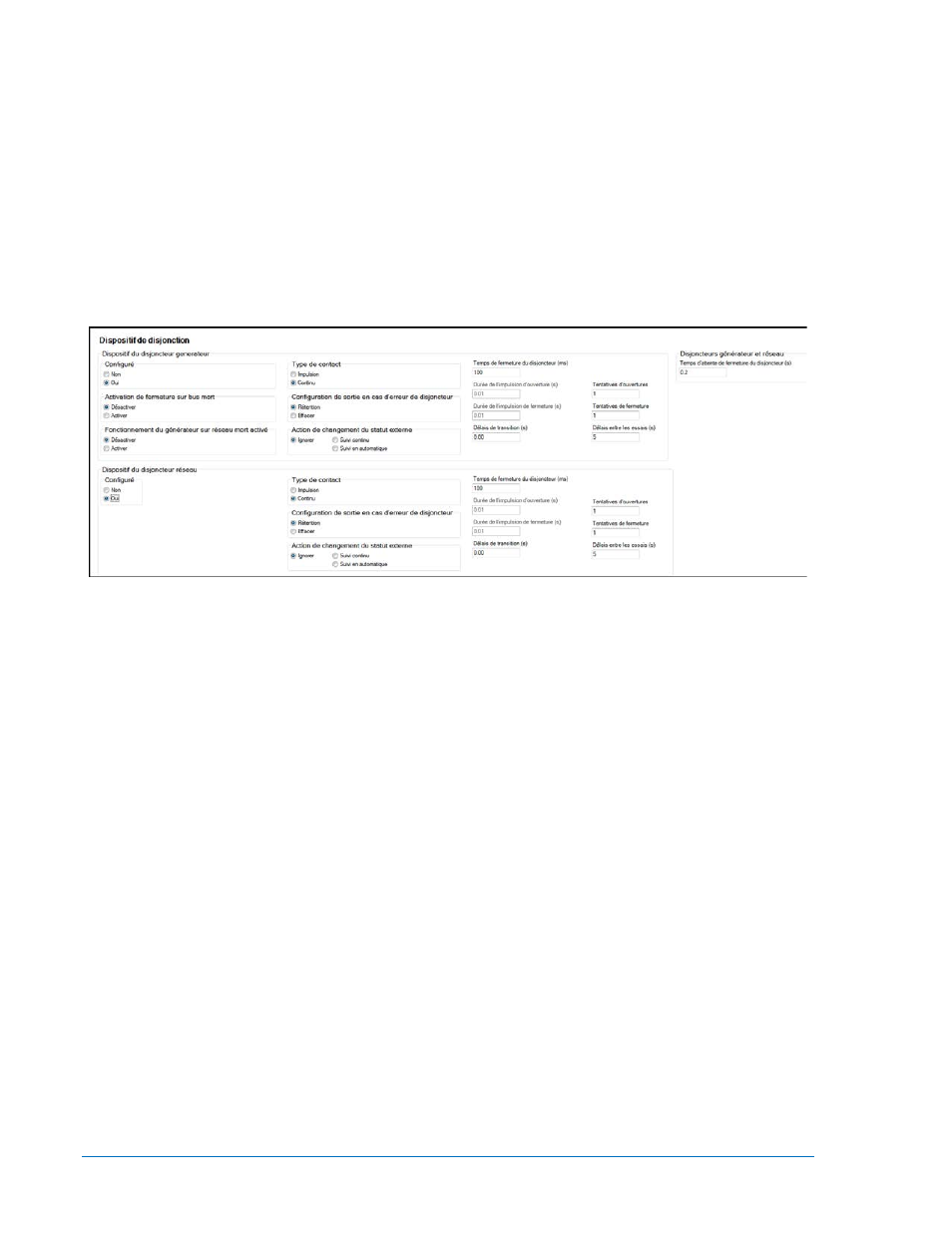

Figure 7-64. Écran Explorateur de paramètres, Gestionnaire du disjoncteur, Dispositif de disjonction
a. Erreur de transfert de lignes principales (Figure 7-65)
Chemin d’accès IHM: PARAMETRES > GESTION DISJONCTEUR >SYSTEME DISJONCTE
> ERR TRANSF PRINCIPAL
i. Erreur de transfert des lignes principales
ii. Entrez les délais de transfert et de retour
iii. Entrez les temps de transfert maximum. Il s’agit de la durée maximum autorisée pour
que le transfert soit réalisé. Si le temps imparti est dépassé, une pré-alarme d’erreur
de transfert est déclenchée.
iv. Configurez les paramètres de la fonction de Type de transfert vers les lignes
principales pour des transitions ouvertes ou fermées. Dans le cas de transitions
ouvertes, l'alternateur ne se connecte pas directement aux utilitaires et ce à aucun
moment. Dans le cas d'un fonctionnement de type Transition fermée, le processus se
déroule de la façon suivante : lors de la synchronisation de la charge entre
l'alternateur et l'utilitaire, l'alternateur synchronise vers l'utilitaire, ferme de disjoncteur
des lignes principales, puis ouvre le disjoncteur de l'alternateur lorsque l'alternateur
est chargé, ou que le temps de mise en parallèle maximum est dépassé (en fonction
de la première limite atteinte).
v. Configurez le Temps parallèle maximum si les transitions fermées sont configurées.
Il s'agit de la durée maximum de temps pendant laquelle l'alternateur peut être mis
en parallèle avec l'utilitaire lorsque la charge est retransférée de l'alternateur à
l'utilitaire.
vi. Configurez le paramètre de Contrôle de phase pour qu'il soit Activé ou Désactivé si
des transitions ouvertes ont été sélectionnées. Lorsque cette fonction est activée, le
contrôleur DGC-2020 déclenche une transition ouverte de la charge en provenance
de l'alternateur vers l'utilitaire si un alignement d’angle de phase entre l'alternateur et
l'utilitaire passe par la valeur zéro degré. Ce procédé peut s'avérer beaucoup moins
