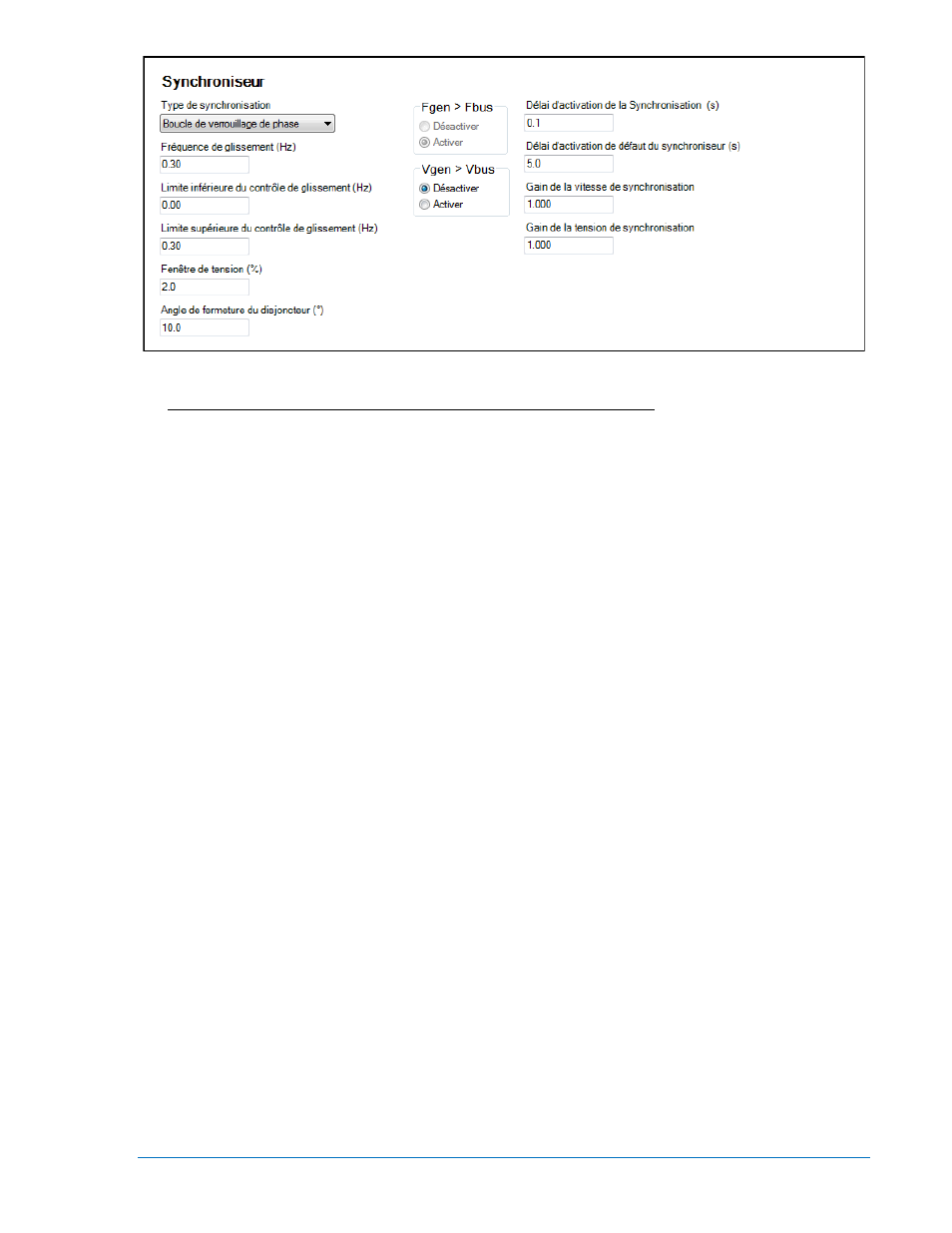

Figure 7-45. Écran Explorateur de paramètres, Gestionnaire du disjoncteur, Synchronisateur
Synchronisation anticipée et synchronisation par verrouillage de phase
Si la fonction de synchronisation par Boucle de verrouillage de phase est sélectionnée, le
synchroniseur pilote l'angle entre l'alternateur et le bus pour qu'il se rapproche de zéro et gère la
tension entre l'alternateur et le bus de façon à ce que la différence soit inférieure à la différence
autorisée définie par l'utilisateur.
Si la fonction de synchronisation par Anticipation est sélectionnée, le synchronisateur contrôle le
glissement de fréquence entre l'alternateur et le bus. Le synchronisateur calcule le moment du signal
de fermeture pour permettre au disjoncteur de l'alternateur d'être fermé lorsque l'angle de phase
entre les deux sources correspond à 0 degrés. Ce calcul tient compte du taux de glissement, du
temps de fermeture physique nécessaire au disjoncteur et de la différence d'angle de phase.
Vous devez renseigner les données suivantes que votre installation fonctionne sous le régime de la
synchronisation anticipée ou sous le régime de la synchronisation par verrouillage de phase :
a. Type de synchronisation – Sélectionnez le type de synchronisation pour qu'il soit par
Anticipation ou Boucle de verrouillage de phase.
b. Fréquence de glissement – Le paramètre de fréquence de glissement correspond à la
fréquence de glissement maximum nécessaire pour entraîner la fermeture d'un disjoncteur
c. Fenêtre de tension – La différence de régulation est la valeur maximum, exprimée en
pourcentage, autorisée comme différence de tension entre l'alternateur et le bus et qui est
nécessaire pour entraîner la fermeture d'un disjoncteur. Ce paramètre est parfois appelé
« fenêtre de tension ».
d. Limite de contrôle de glissement Min/Max – (Synchronisateur de verrouillage de phase
uniquement). Ces paramètres offrent un contrôle continu de la fréquence de glissement lors
de la synchronisation par verrouillage de phase.
e. Angle de fermeture du disjoncteur – (Synchronisateur de verrouillage de phase uniquement).
L’angle de fermeture du disjoncteur correspond à l'angle de phase maximum à partir d’un
angle de phase de 0 degrés qui peut être utilisé pour la fermeture d'un disjoncteur. Ce
paramètre est parfois décrit comme « fenêtre d'angle » ou « fenêtre de phase ».
f. Délai d'activation de la synchronisation – Le Délai d'activation de la synchronisation
correspond au délai pendant lequel les conditions devant entraîner une synchronisation
doivent être détectées par le système. La tension du bus et de l'alternateur doivent être dans
les limites acceptables de la gamme des valeurs de référence pendant la durée du délai
d'activation de la synchronisation. Il est de plus nécessaire que la condition suivante soit
remplie en mode de phase verrouillée : les angles de phase de la tension du bus et de
l'alternateur doivent être dans les limites acceptables de la gamme des valeurs de référence
de l'angle de fermeture du disjoncteur pendant la durée du délai d'activation de la
synchronisation.
g. Délai d'erreur de synchronisation - Le délai d'erreur de synchronisation et la durée maximum
autorisée pour réaliser la synchronisation. Dans le cas où le délai imparti pour la tentative de
9400270990 Rev X DGC-2020 - Configuration 7-43
