lorsque le moteur ne tourne pas. Les valeurs « non-zéro » déclenchent le contrôle des entrées une
fois que le temps d'attente programmé après le démarrage du moteur est arrivé à échéance.
4. Seuil 1 et Seuil 2 - Ces paramètres sont identiques à ceux des Entrées analogiques à distance.
Référez-vous aux instructions de configuration du paragraphe Configuration des entrées analogiques
à distance sur le module AEM-2020 pour configurer ces seuils.
Sorties programmables
Les sorties programmables offrent les fonctionnalités suivantes :
•
Sorties contact internes du contrôleur DGC-2020
o Entrées contacts programmables
o Sorties des relais RUN, PRE, et Start
•
Sorties contact à distance du module CEM-2020
•
Sorties analogiques à distance du module AEM-2020
•
Éléments configurables sur le contrôleur DGC-2020. Les éléments configurables permettent de
sélectionner une sortie à partir de la Logique programmable BESTlogicPlus et de la définir
comme condition de Pré-alarme ou d’Alarme ainsi que comme entrée pour la logique
subséquente du programme PLC.
Configuration des sorties contacts sur le contrôleur DGC-2020
Sorties contacts programmables (Voir Figure 7-29)
Chemin d’accès IHM: PARAMETRES > SORTIE PROGRAMMABLE > SORTIES

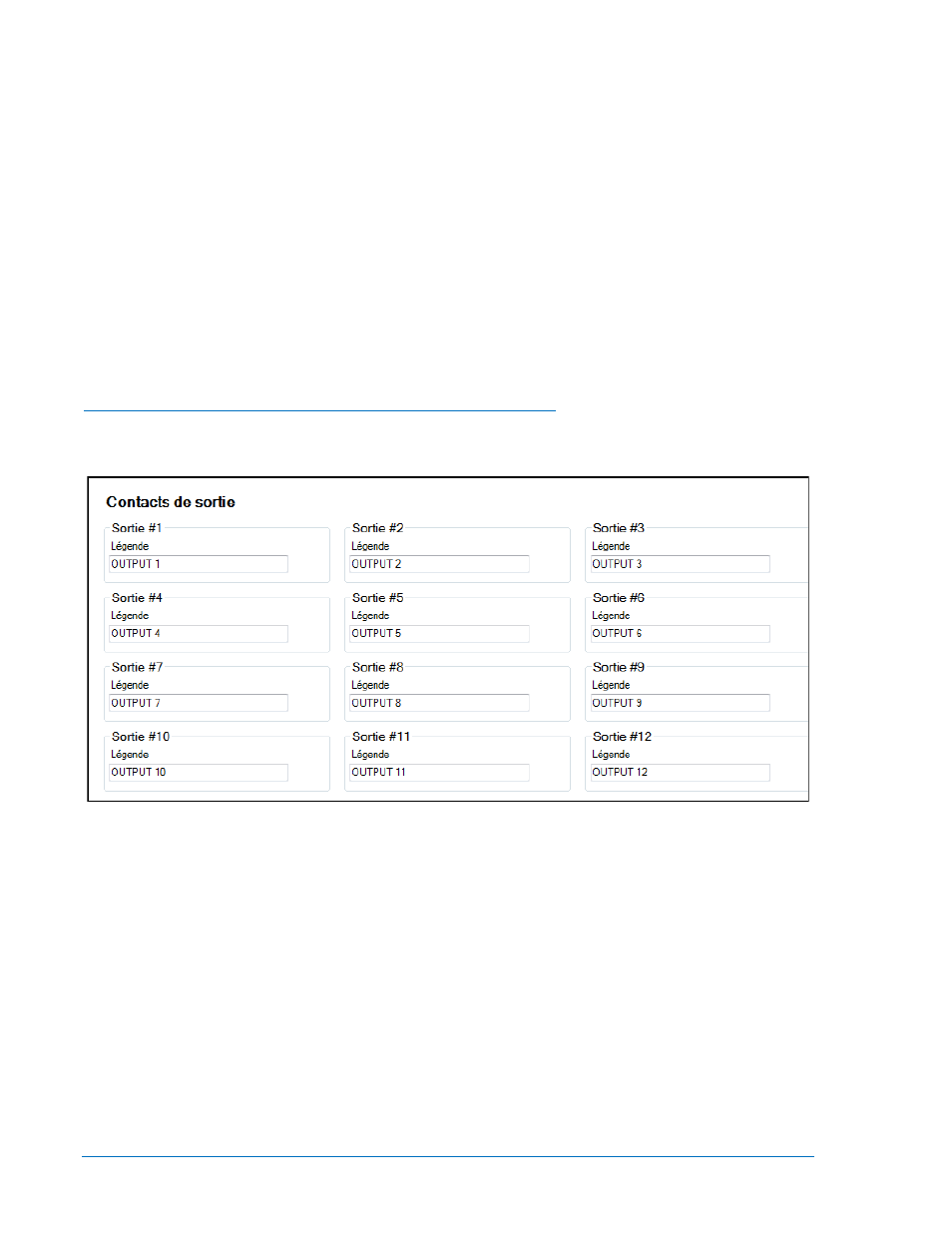

Figure 7-29. Écran Explorateur des paramètres, Sorties programmables, Sorties contact
Il peut être attribué un texte descriptif à chaque sortie pour décrire son utilisation. Cette description
apparaît dans la Logique programmable BESTlogicPlus afin de faciliter la programmation et l'utilisation
des dispositifs.
Sorties des relais RUN, PRE, et Start
Chemin d’accès IHM: PARAMETRES > PARAMETRES SYSTEME > RELAI CTRL
Dans certains systèmes il peut être utile ou nécessaire de modifier les fonctionnalités standards
implémentées par le contrôleur DGC-2020 pour les sorties des relais RUN, PRE, et Start. Si l'alternateur
que vous utilisez n'a pas besoin de recourir à une fonction de pré-démarrage (PRE) il peut être utile
d'utiliser le relais 30A, normalement assigné à cette fonction, pour une autre utilisation. Ces relais
peuvent être configurés de deux façons différentes. La première possibilité est de faire fonctionner ces
relais dans le cadre de leurs fonctionnalités prédéfinies, en en faisant une sortie dédiée. La seconde
possibilité consiste à rendre ces relais programmables. Dans ce cas, ils deviennent disponibles au niveau
de la Logique programmable BESTlogicPlus et peuvent ensuite être utilisés de la même manière que les
autres sorties de relais programmables.
La Figure 7-30 représente l'écran de Contrôle des relais utilisé pour configurer le fonctionnement de ces
relais afin qu'ils fonctionnent de façon prédéfinie ou programmée.
