connexion au groupe électrogène. Le paramètre de facteur d’échelonnage de ligne basse est implémenté
lorsque le contrôleur DGC-2020 détecte un contact d’entrée programmée pour activer l’échelonnage des
paramètres. La valeur définie pour le paramètre du facteur d’échelonnage sert de multiplicateur pour le
paramètre de détection. Par exemple, si un contact d’entrée d’échelonnage est reçue par un contrôleur
DGC-2020 et que le paramètre du facteur d’échelonnage est de 2.000, le paramètre de seuil de détection
est doublé (2.000 x PU).
Cet élément est désactivé lorsque la configuration d'alarme est paramétrée pour être « aucune ». Le
statut de cet élément est disponible dans la logique programmable du logiciel BESTlogicPlus lorsque la
valeur « statut uniquement » est sélectionnée.
Les paramètres qui sont en relation avec les données nominales de la machine peuvent être définis sous
la forme d'unités de tension réelles ou sous la forme de valeurs unitaires
F . Lorsqu'une unité native est
éditée, le logiciel BESTCOMSPlus recalcule automatiquement la valeur par unité en se basant sur le
paramètre d'unités natives et sur le paramètre de données nominales associées (de l’écran Paramètres
système, Données nominales). Lorsqu'une valeur unitaire est éditée, le logiciel BESTCOMSPlus
recalcule automatiquement la valeur native en se basant sur le paramètre de données nominales et sur le
paramètre d'unités natives associées.
Une fois que toutes les unités unitaires ont été assignées, si le paramètre des données nominales
change, le logiciel BESTCOMSPlus recalcule automatiquement les paramètres d'unités natives en se
basant sur les paramètres de données nominales qui ont été modifiés.
Les paramètres suivants répondent à l'unité native de Volts secondaires, et les données nominales
associées à ces paramètres sont les Volts nominaux secondaires (de l’écran Paramètres système,
Données nominales).
•
Déséquilibre de phase (47) Détection

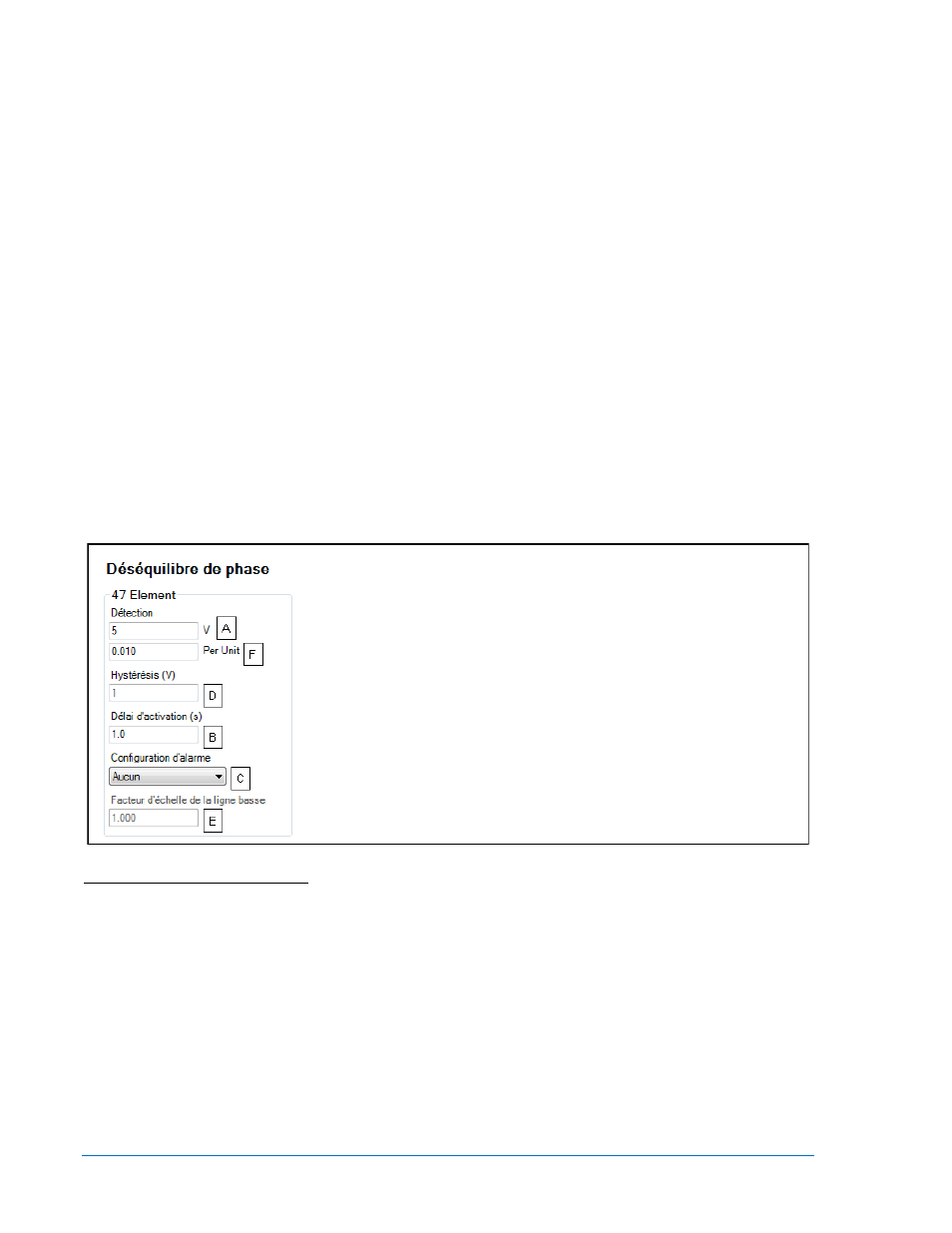

L’écran de Déséquilibre de phase du logiciel BESTCOMSPlus est illustré par la Figure 4-53.
Figure 4-52. Déséquilibre de phase
A Détection : Ajustable de 5 à 100 Vac par incrément de 1 Vac. (Note : la tension maximale pouvant être
appliquée en toute sécurité au DGC-2020 est de 576 V. La plage de détection est plus élevée de sorte
que lorsque le forçage de ligne basse est utilisé et que le facteur d’échelle est inférieur ou égal à 0,5, des
niveaux de protection efficaces de 500 V peuvent être atteints avec un facteur d’échelle de 0,5.)
B Délai d'activation : Ajustable de 0 à 30 s par incrément de 0.1 s.
C Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
D Hystérésis : Ajustable de 1 à 5 Vac par incrément de 1 Vac.
E Facteur d’échelonnage de la ligne basse : Ajustable de 0.001 à 3 par incrément de 0.001.
F Détection (Par unité) : La plage varie en fonction des valeurs du paramètre d'unité native et du
paramètre de données nominales associé.
Protection de la fréquence (81O/U)
Deux groupes de protections de la fréquence sont disponibles : un groupe concerne les sous-fréquences
(81U) et un groupe les sur-fréquences (81O).
