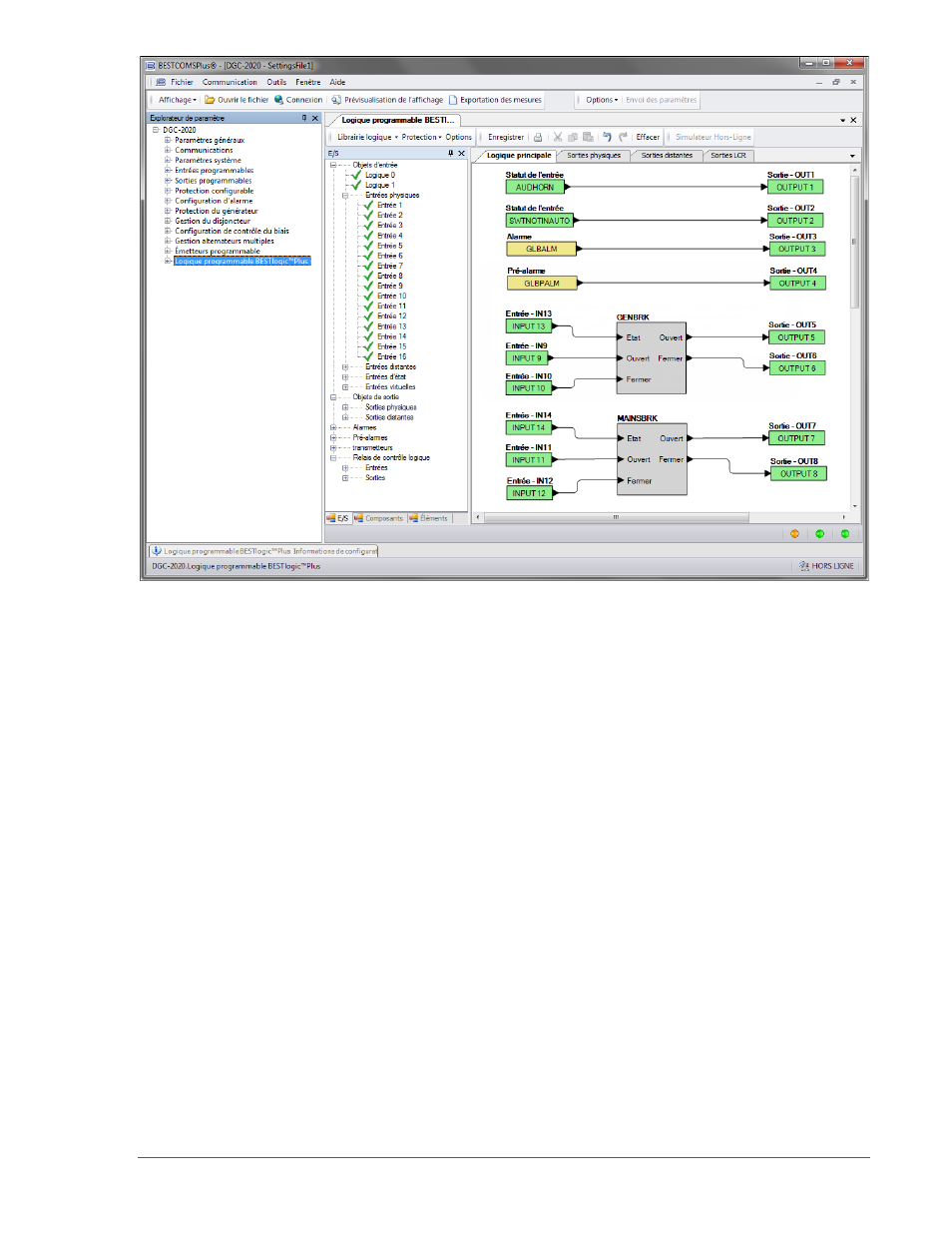

Figure 7-37. Explorateur des paramètres, Paramètres de logique programmable BESTlogicPlus
a. Disjoncteur de l'alternateur
i. Déplacez l’élément du Disjoncteur de l'alternateur dans le diagramme logique.
ii. Connectez l'élément d'ouverture et de fermeture du disjoncteur aux sorties contacts
devant piloter le disjoncteur.
iii. Connectez l'entrée physique ou l'entrée à distance qui a le statut de disjoncteur
(fermé le disjoncteur est fermé, ouvert si le disjoncteur est ouvert) à l'entrée de Statut
de l'élément de disjonction. Cette méthode est la seule permettant d'indiquer le statut
d'un disjoncteur au contrôleur DGC-2020.
iv. S’il est nécessaire de disposer d’entrées physiques pouvant déclencher une requête
de commandes d’ouverture et de fermeture du disjoncteur, vous devez connecter les
entrées souhaitées aux entrées des commandes d'ouverture et de fermeture de
l'élément de disjonction. Ces entrées doivent être pulsées. Si ces deux entrées sont
fermées au même moment, le disjoncteur ne changera pas son état. Si il n'est pas
nécessaire de disposer d'entrées pour des commandes de disjonction, vous devez
connecter un objet d’entrée de « Logique 0 » aux entrées de commandes de
fermeture et d'ouverture du bloc de disjonction.
b. Disjoncteur des lignes principales (si configuré)
i. Déplacez l’élément du Disjoncteur des lignes principales dans le diagramme logique.
ii. Connectez l'élément des sorties d'ouverture et de fermeture aux sorties contacts
devant piloter le disjoncteur.
iii. Connectez l'entrée physique ou l'entrée à distance qui a le statut de disjoncteur
(fermé le disjoncteur est fermé, ouvert si le disjoncteur est ouvert) à l'entrée de Statut
de l'élément de disjonction. Cette méthode est la seule permettant d'indiquer le statut
d'un disjoncteur au contrôleur DGC-2020.
iv. S’il est nécessaire de disposer d’entrées physiques pouvant déclencher une requête
de commandes d’ouverture et de fermeture du disjoncteur, vous devez connecter les
