Une sortie analogique à distance est désactivée lorsque la Configuration d'alarme est configurée pour
correspondre à la valeur « aucune ». Le statut de sortie analogique à distance est disponible dans la
Logique programmable du logiciel BESTlogicPlus lorsque la valeur « statut uniquement » est
sélectionnée.
Les sorties analogiques à distance sont intégrées dans un schéma logique programmable BESTlogicPlus
en les sélectionnant à partir du groupe E/S (I/O) dans le logiciel BESTlogicPlus. Référez-vous à la
Section 5, Logique programmable BESTlogicPlus pour obtenir de plus amples informations à ce sujet.

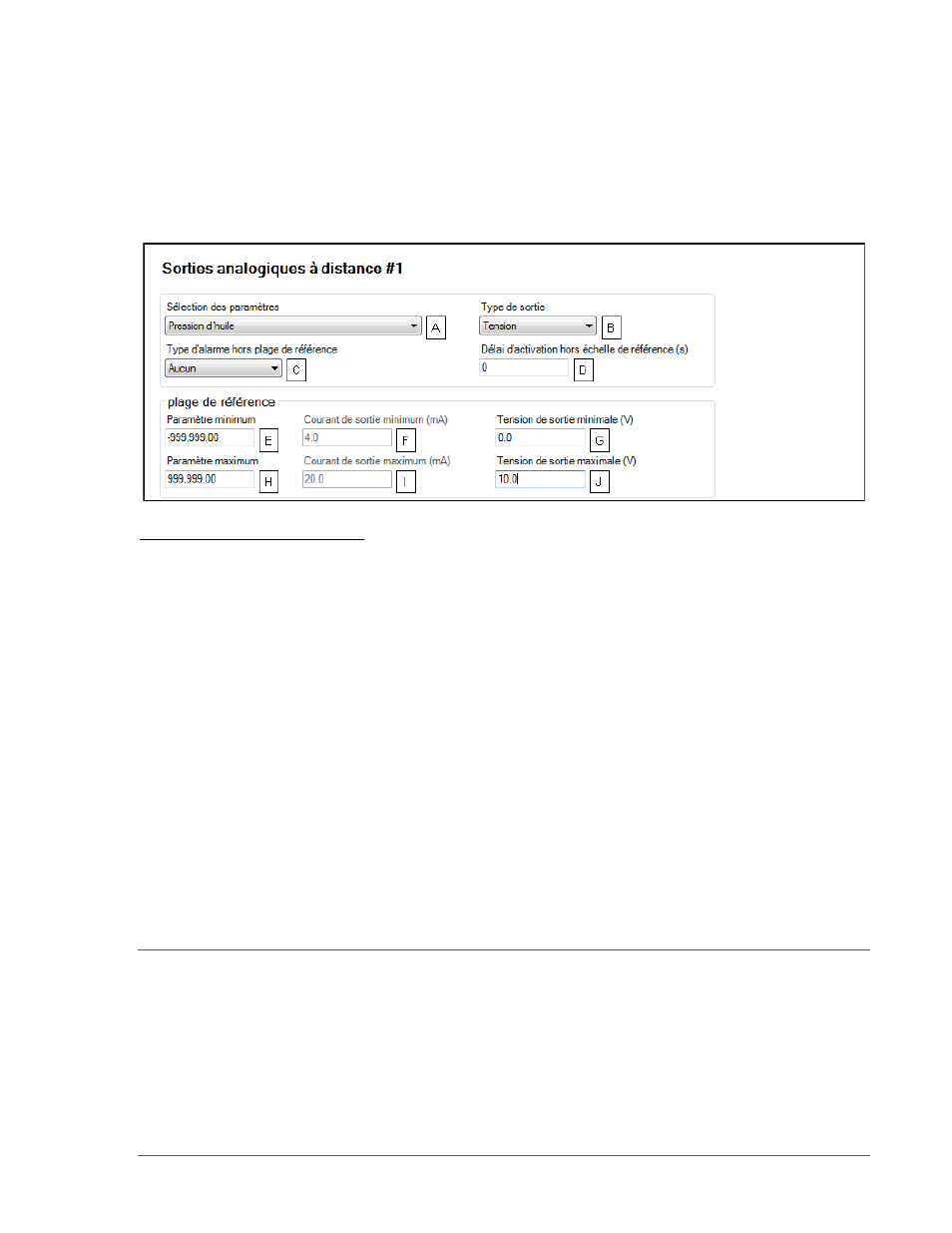

L’écran Sorties analogique à distance #1 du logiciel BESTCOMSPlus est illustré par la Figure 4-44.
Figure 4-43. Sorties analogues à distance #1
A Sélection des paramètres : Pression d’huile, Température de liquide de refroidissement,
Voltage de la batterie, T/MIN, Niveau de carburant, Alternateur VAB, Alternateur VBC, Alternateur VCA,
Alternateur VAN, Alternateur VBN, Alternateur VCN, Fréquence de bus, Volts de bus, Fréquence
d’alternateur, Alternateur PF, Alternateur IA, Alternateur IB, Alternateur IC, kW A, kW B,
kW C, kW Total, kVA A, kVA B, kVA C, kVA, Total, Entrée analogue 1-8, Entrée RTD 1-8, Thermocouple
Entrée 1-2, Pression d’alimentation du carburant, kvar A, kvar B, kvar C, kvar Total, Pression du rail de
mesure de l’injecteur, Consommation total du carburant, Température du carburant, Température de
l’huile moteur, Température de l’échangeur de chaleur du moteur, Pression de carburant, Taux de
consommation du carburant, Pression de compression, Température des pipes d’admission,
Température d’air de charge, Pourcentage de charge du moteur.
B Type sortie : Tension ou Intensité.
C Configuration de l’alarme de dépassement d’échelle : Aucun(e), Alarme, Pré-Alarme, ou Statut
Uniquement.
D Délai d’activation de dépassement d’échelle : Ajustable de 0 à 300 s par incrément de 1 s.
E Paramètre minimum : –99,999.0 à +99,999.0 par incréments de 0.1.
F Intensité de sortie minimum : Ajustable de 4 à 20 mA par incrément 0.1 mA.
G Tension de sortie minimale : Ajustable de 0 à 10 V par incréments de 0.1 V.
H Paramètre maximum : –99,999.0 à +99,999.0 par incréments de 0.1.
I Intensité de sortie maximum : Ajustable de 4 à 20 mA par incrément 0.1 mA.
J Tension de sortie maximale : Ajustable de 0 à 10 V par incréments de 0.1 V.
Protection configurable
La protection configurable peut être utilisée lorsque le système de protection standard du contrôleur
DGC-2020 n'offre pas les performances correspondant à l'application prévue. Huit sous-unités de
protection configurables sont disponibles. Pour permettre à l'utilisateur d'identifier plus facilement
chacune de ses sous-unités, il est possible de leur assigner une désignation particulière
A .
Sélectionnez un paramètre devant être contrôlé B . Une fonction de délai d'armement C désactive la
protection configurable lors de la mise en route du moteur. Si le délai d'armement est paramétré pour
correspondre à la valeur « zéro », la protection configurable est active en permanence, même lorsque le
moteur ne fonctionne pas. Si le délai d'armement n'est pas paramétré pour correspondre à la valeur «
zéro », la protection configurable est inactive lorsque le moteur ne fonctionne pas (c'est-à-dire ne tourne
