étape est inutile si vous utilisez les contacts de sorties disponibles sur le contrôleur DGC-2020 pour
la fonction AVR et le contrôle du régulateur de vitesse. Voir Figure 7-40.

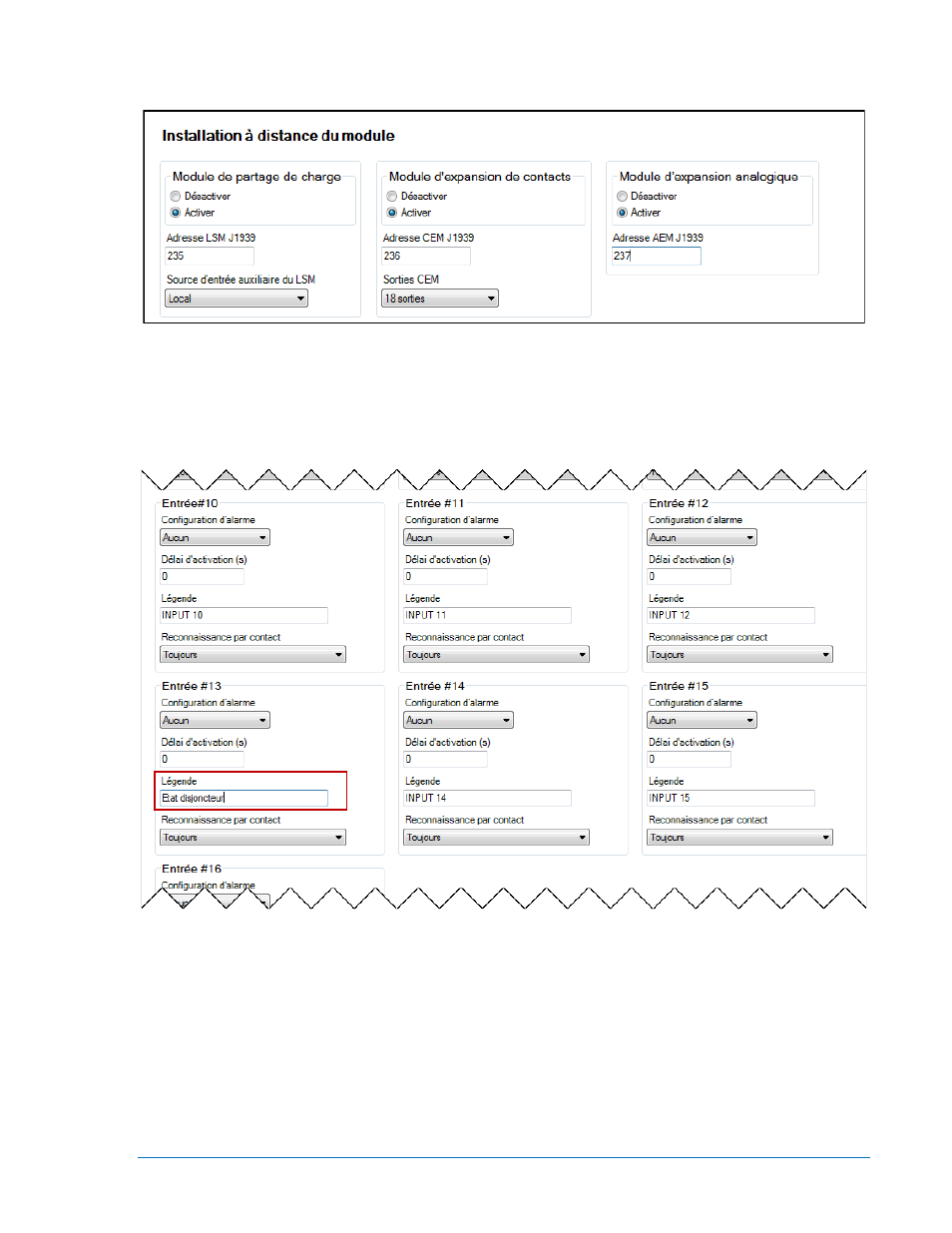

Figure 7-40. Écran Explorateur des paramètres, Paramètres système, Configuration des modules à
distance
3. Cliquez ensuite sur la commande Entrées programmables, puis Entrées contact pour donner une
définition de l'entrée du Statut du disjoncteur (La valeur par défaut est : « Entrée 13 »). Voir Figure
7-41.
Chemin d’accès IHM: PARAMETRES > ENTRÉE PROGRAMMABLE > ENTRÉE CONFIGURABLE
Figure 7-41. Écran Explorateur des paramètres, Entrées programmables, Entrées contacts
4. Cliquez sur la commande Sorties programmables, puis sur la commande Sorties contact.
Sélectionnez et donnez une description aux sorties appropriées pour la Fermeture du disjoncteur (la
valeur par défaut est la Sortie 5) ainsi que l'Ouverture du disjoncteur (la valeur par défaut est la Sortie
6). Si vous utilisez des sorties contact sur le contrôleur DGC-2020 pour le Régulateur de vitesse et le
contrôle du Régulateur de tension, ces sorties contactent peuvent également recevoir une
désignation particulière. La logique par défaut est la suivante : Sortie 9 = REG augmentation, Sortie
10 = REG réduction, Sortie 11 = AVR augmentation, et Sortie 12 = AVR réduction. Voir Figure 7-42.
Chemin d’accès IHM: PARAMETRES > SORTIE PROGRAMMABLE > SORTIES
9400270990 Rev X DGC-2020 - Configuration 7-39
