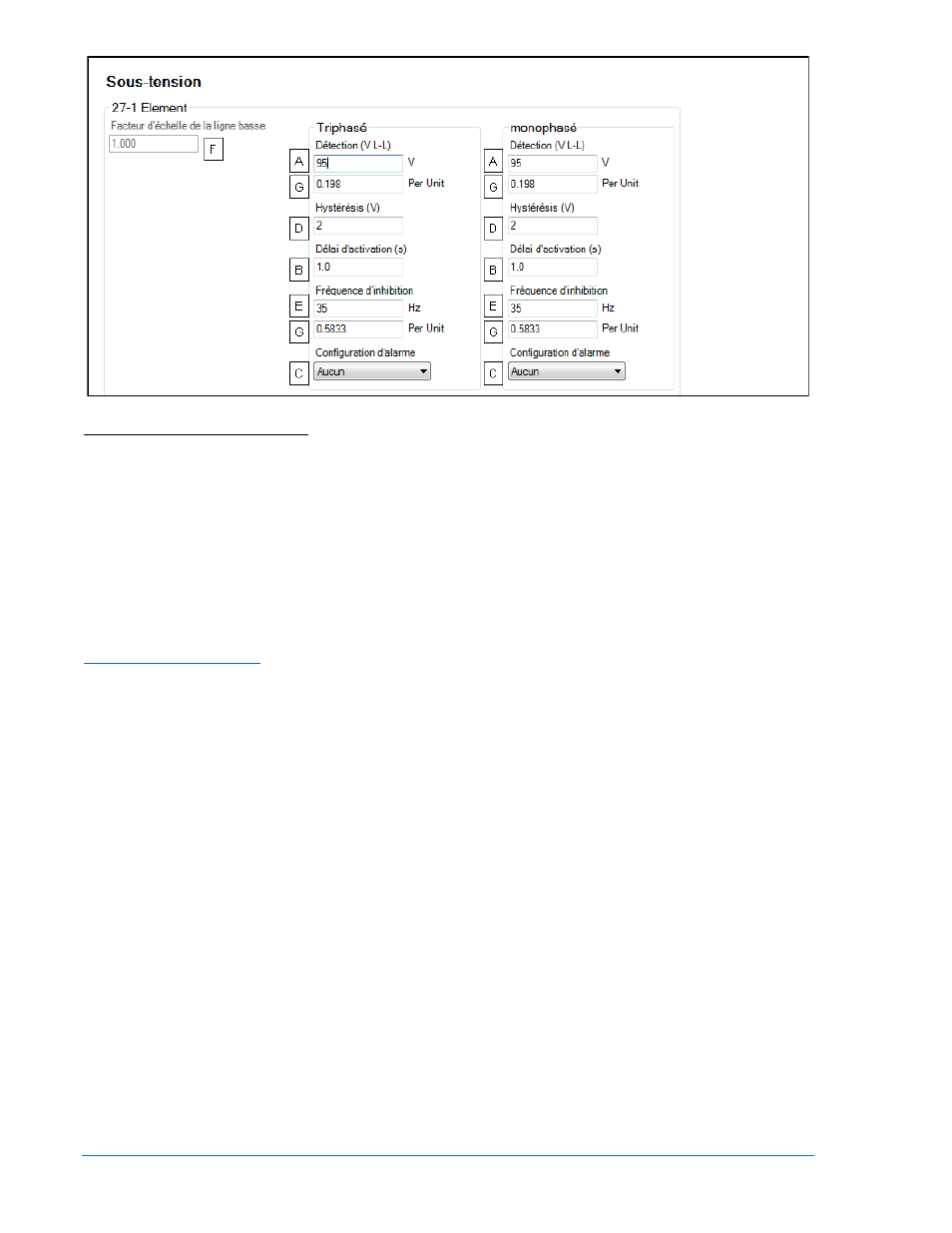

Figure 4-50. Sous-tension
A Détection : Ajustable de 70 à 1000 Vac par incrément de 1 Vac. (Note : la tension maximale pouvant
être appliquée en toute sécurité au DGC-2020 est de 576 V. La plage de détection est plus élevée de
sorte que lorsque le forçage de ligne basse est utilisé et que le facteur d’échelle est inférieur ou égal à
0,5, des niveaux de protection efficaces de 500 V peuvent être atteints avec un facteur d’échelle de 0,5.)
B Délai d'activation : Ajustable de 0 à 30 s par incrément de 0.1 s.
C Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
D Hystérésis : Ajustable de 1 à 60 Vac par incrément de 1 Vac.
E Fréquence d’inhibition : Ajustable de 20 à 400 Hz par incrément de 1 Hz.
F Facteur d’échelonnage de la ligne basse : Ajustable de 0.001 à 3 par incrément de 0.001.
G Par unité : La plage varie en fonction des valeurs du paramètre d'unité native et du paramètre de
données nominales associé.
Surtension (59-1, 59-2)
Deux groupes de paramètres de sous-tension sont disponibles pour chaque élément : Le premier groupe
concerne les connexions triphasées de l'alternateur, et le second les connexions monophasées. Le
paramètre de détection renseigné est basé sur le côté secondaire du VT(DGC-2020). Lorsqu’une entrée
contact de forçage monophasé est reçue, le contrôleur DGC-2020 bascule automatiquement des
paramètres de surtension triphasée vers les paramètres de surtension monophasée.
Une condition de surtension est annoncée lorsque la moyenne de tension triphasée (mode triphasé) ou
ligne-à-ligne (mode monophasé) passe en dessus du paramètre
A de détection 59 correspondant pendant
une durée égale ou supérieure au délai B 59 d'activation. Un état de surtension peut être défini par
l'utilisateur pour déclencher une pré-alarme C (avertissement) ou une alarme C (arrêt). Un état de
surtension peut aussi être défini par l'utilisateur pour fermer une sortie programmable.
Le paramètre d’hystérésis D fonctionne comme une fonction d’abandon de la sous-tension en prévenant
d'une commutation trop rapide de la sortie de détection.
Un paramètre E de facteur d’échelonnage de ligne basse est utilisé pour ajuster automatiquement le
paramètre de détection de surtension dans les applications qui peuvent utiliser plus d'un type de
connexion au groupe électrogène. Le paramètre de facteur d’échelonnage de ligne basse est implémenté
lorsque le contrôleur DGC-2020 détecte une entrée de contact programmée pour activer l’échelonnage
des paramètres. La valeur définie pour le paramètre du facteur d’échelonnage sert de multiplicateur pour
les paramètres de détection. Par exemple, si une entrée de contact d’échelonnage est reçue par un
contrôleur DGC-2020 et que le paramètre du facteur d’échelonnage est de 2.000, le paramètre de seuil
de détection est doublé (2.000 x PU).
Cet élément est désactivé lorsque la Configuration d'alarme est paramétrée pour être « aucune ». Le
statut de cet élément est disponible dans la Logique programmable du logiciel BESTlogicPlus lorsque la
valeur « statut uniquement » est sélectionnée.
Les paramètres qui sont en relation avec les données nominales de la machine peuvent être définis sous
la forme d'unités de tension réelles ou sous la forme de valeurs unitaires
F . Lorsqu'une unité native est
