dépassement de rampe
X peut être utilisé. Lorsque ce paramètre est défini sur 0 %, aucune modification
n'est apportée au dépassement. Lorsque ce paramètre est défini sur 100 %, la réduction du dépassement
est maximale. Le paramètre Réduction du dépassement de pente peut être ajusté à son niveau optimal.
Une réduction trop faible peut entraîner un dépassement positif tandis qu'une réduction trop importante
peut entraîner un dépassement négatif.
Lorsque le paramètre utilisateur est sélectionné pour la source de niveau de charge de base, le
paramètre de source
Y de niveau de charge de base détermine le pourcentage de la capacité de la
machine au niveau Z duquel le contrôleur de puissance kW réalise sa fonction de régulation quand
l'alternateur est parallèle à l'utilitaire. Si l'alternateur est parallèle à l'utilitaire, l'élément logique Parallèle
aux lignes principales du logiciel BESTlogicPlus doit être géré par une logique ou par une entrée contact.
Si le système fonctionne de façon parallèle à l'utilitaire et que l'élément logique de fonctionnement
Parallèle avec les lignes principales n'est pas implémenté, le contrôleur DGC-2020 continuerait à
fonctionner en mode de partage des charges de puissance kW et il passerait dans un fonctionnement soit
à 100% sa capacité, soit à 0% de sa capacité ce qui entraînerait dans ce cas des dommages tant sur le
système que sur la machine.
Lorsque la source de niveau de charge de base est configurée pour une entrée du module LSM-2020 ou
AEM-2020, le point de référence du contrôleur de puissance kW est calculé en se basant sur une entrée
analogique spécifique. Les systèmes disposent de paramètres pour les valeurs : Charge de base
analogique maximum
AA et Charge de base analogique minimum BB .
Lorsque l'unité décharge, le disjoncteur de l'alternateur ouvre dans le cas où la puissance produite par
l'unité passe en dessous du point de référence
CC d'ouverture du disjoncteur.

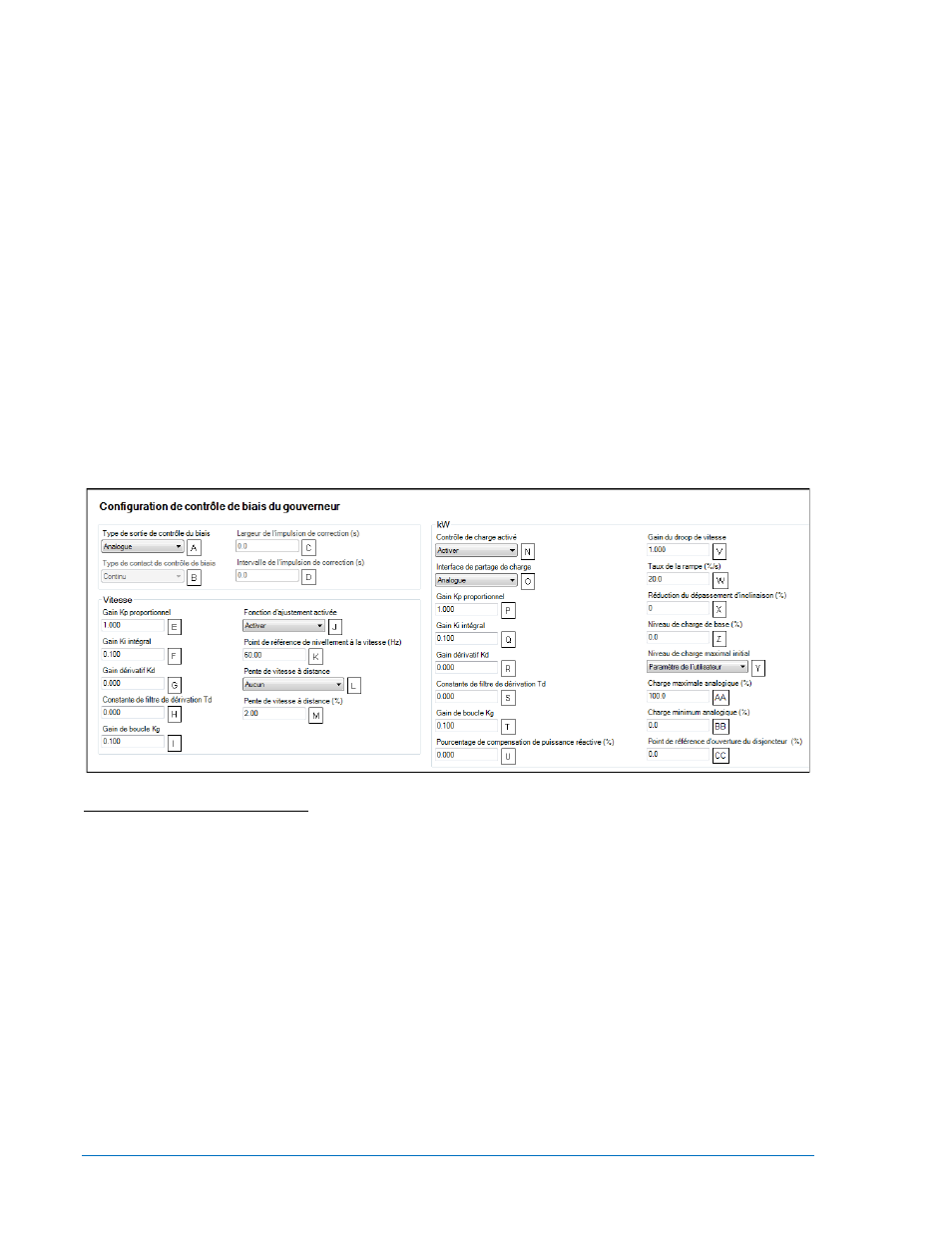

Figure 4-67. Paramètres de contrôle de pente du régulateur de vitesse
A Type de sortie de contrôle du biais : Contact ou Analogue.
B Type de contact de contrôle de biais : Continu ou Proportionnel.
C Largeur de l’impulsion de correction : Ajustable de 0 à 99.9 s par incrément de 0.1 s.
D Intervalle de l’impulsion de correction : Ajustable de 0 à 99.9 s par incrément de 0.1 s.
E Gain proportionnel (Kp) : Ajustable de 0 à 1,000 par incrément de 0.001.
F Gain intégral (Ki) : Ajustable de 0 à 1,000 par incrément de 0.001.
G Gain dérivatif (Kd) : Ajustable de 0 à 1,000 par incrément de 0.001.
H Constante de filtre de dérivation (Td) : Ajustable de 0 à 1 par incrément de 0.001.
I Gain de boucle (Kg) : Ajustable de 0 à 1,000 par incrément de 0.001.
J Fonction d’ajustement activée: Activer ou Désactiver.
K Point de référence de nivellement à la vitesse : Ajustable de 47 à 440 Hz par incrément de 0.01 Hz.
L Zone d’insensibilité d’ajustement : Ajustable de 0 à 2 % par incréments de 0,1
M Pente de vitesse à distance (%): Ajustable de 0 à 5% par incrément de 0.01.
N Contrôle de charge activé : Activer ou Désactiver.
O Inferface de partage de charge: Analogue ou Ethernet
P Gain proportionnel (Kp) : Ajustable de 0 à 1,000 par incrément de 0.001.
Q Gain intégral (Ki) : Ajustable de 0 à 1,000 par incrément de 0.001.
R Gain dérivatif (Kd) : Ajustable de 0 à 1,000 par incrément de 0.001.
S Constante de filtre dérivation (Td) : Ajustable de 0 à 1 par incrément de 0.001.
