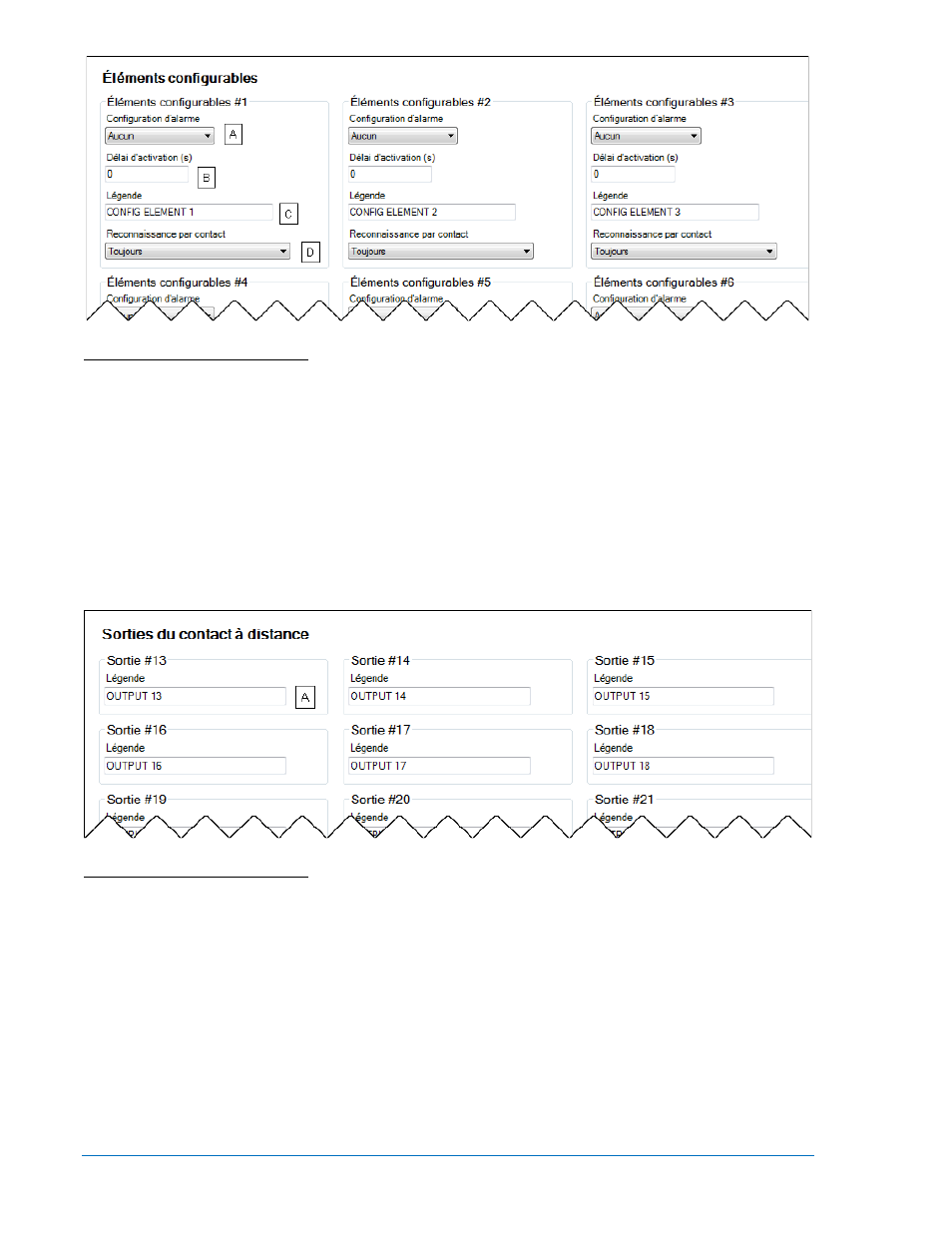

Figure 4-41. Éléments configurables
A Configuration de l’alarme : Aucun(e), Alarme, ou Pré-Alarme.
B Délai d'activation : Ajustable de 0 à 300 s par incrément de 1 s.
C Légende : Supporte une chaîne alphanumérique ayant un maximum de 16 caractères.
D Reconnaissance par contact : Toujours ou Uniquement lorsque le moteur tourne.
Contacts de sorties à distance
Pour permettre une identification plus simple des contacts de sorties, une désignation A personnalisée par
l'utilisateur peut être attribuée à chaque sortie.
Les contacts de sorties à distance sont intégrés dans un schéma logique programmable BESTlogicPlus
en les sélectionnant à partir du groupe E/S (I/O) dans le logiciel BESTlogicPlus. Référez-vous à la
Section 5, Logique programmable BESTlogicPlus pour obtenir de plus amples informations à ce sujet.
L’écran Contacts de sorties à distance du logiciel BESTCOMSPlus est illustré par la Figure 4-43.
Figure 4-42. Contacts de sorties à distance
A Légende : Supporte une chaîne alphanumérique ayant un maximum de 16 caractères.
Sorties analogiques à distance
Un module d'extension analogique AEM-2020 (Analog Expansion Module) en option offre quatre sorties
analogiques supplémentaires.
Effectuez une sélection des paramètres A et sélectionnez le type de sortie B . À condition d'être activée, une
alarme C de dépassement de l'échelle de référence alerte l'utilisateur dans le cas où un fils de sortie
analogique est ouvert ou détérioré. Un paramètre de délai D d'activation du dépassement de l'échelle de
référence retarde le déclenchement de l'alarme.
L’échelle des valeurs de référence doit être configurée pour correspondre au type de sortie sélectionnée.
Il existe une corrélation entre les valeurs Paramètre minimum
E et Intensité de sortie minimum F ou Tension
de sortie minimum G ainsi qu’entre les valeurs Paramètre maximum H et Intensité de sortie maximum I ou
Tension de sortie maximum J .
