corresponde à celui du bus. Le contrôleur peut aussi envoyer le cas échéant un signal au régulateur de
tension pour que les niveaux de tension soient équilibrés. Une fois que ces conditions sont réunies, le
contrôleur envoie un signal de fermeture de disjoncteur au disjoncteur de l'alternateur.
Il existe deux types de synchroniseurs automatiques. Le type de synchroniseur automatique à blocage de
phase contrôle la fréquence de l'alternateur pour l'amener dans la fenêtre de l'angle de phase
prédéterminé. Après l'expiration d'un délai pendant lequel ce signal se trouve dans la fenêtre, un signal
de fermeture est envoyé au disjoncteur de l'alternateur. Le synchronisateur automatique de type à
anticipation contrôle le glissement de fréquence entre l'alternateur et le bus. Le synchronisateur calcule le
moment du signal de fermeture pour permettre au disjoncteur de l'alternateur d'être fermé lorsque l'angle
de phase entre les deux sources correspond à 0 degrés. Ce calcul tient compte du taux de glissement, du
temps de fermeture physique nécessaire au disjoncteur et de la différence d'angle de phase.
Afin de minimiser les effets des délais entraînés par les communications E/S (I/O) lors de la
synchronisation, il est recommandé d'utiliser de préférence les entrées et les sorties locales du contrôleur
DGC-2020, en lieu et place des entrées à distance du module CEM-2020, pour les commandes
d'ouverture et de fermeture du disjoncteur de l'alternateur, pour le statut du disjoncteur de l'alternateur,
pour les contacts d'augmentation et de réduction de la tension ainsi que pour les contacts d'augmentation
et de réduction de la vitesse.
Étapes nécessaires à la configuration du synchroniseur automatique du contrôleur DGC-
2020
Les étapes suivantes décrivent la façon dont il est possible de configurer le synchronisateur automatique
du contrôleur DGC-2020 en utilisant le logiciel BESTCOMSPlus
® :
1. Utiliser l'Explorateur des paramètres, puis cliquez sur les commandes Paramètres généraux et
Numéro de style. Vérifier que l'unité avec laquelle vous désirez communiquer dispose de la fonction
de Synchronisation automatique. Voir Figure 7-39.
Chemin d’accès IHM: PARAMETRES > PARAMETRES GENERAUX > INFO SUR LA VERSION >
DGC-2020 > CODE STYLE

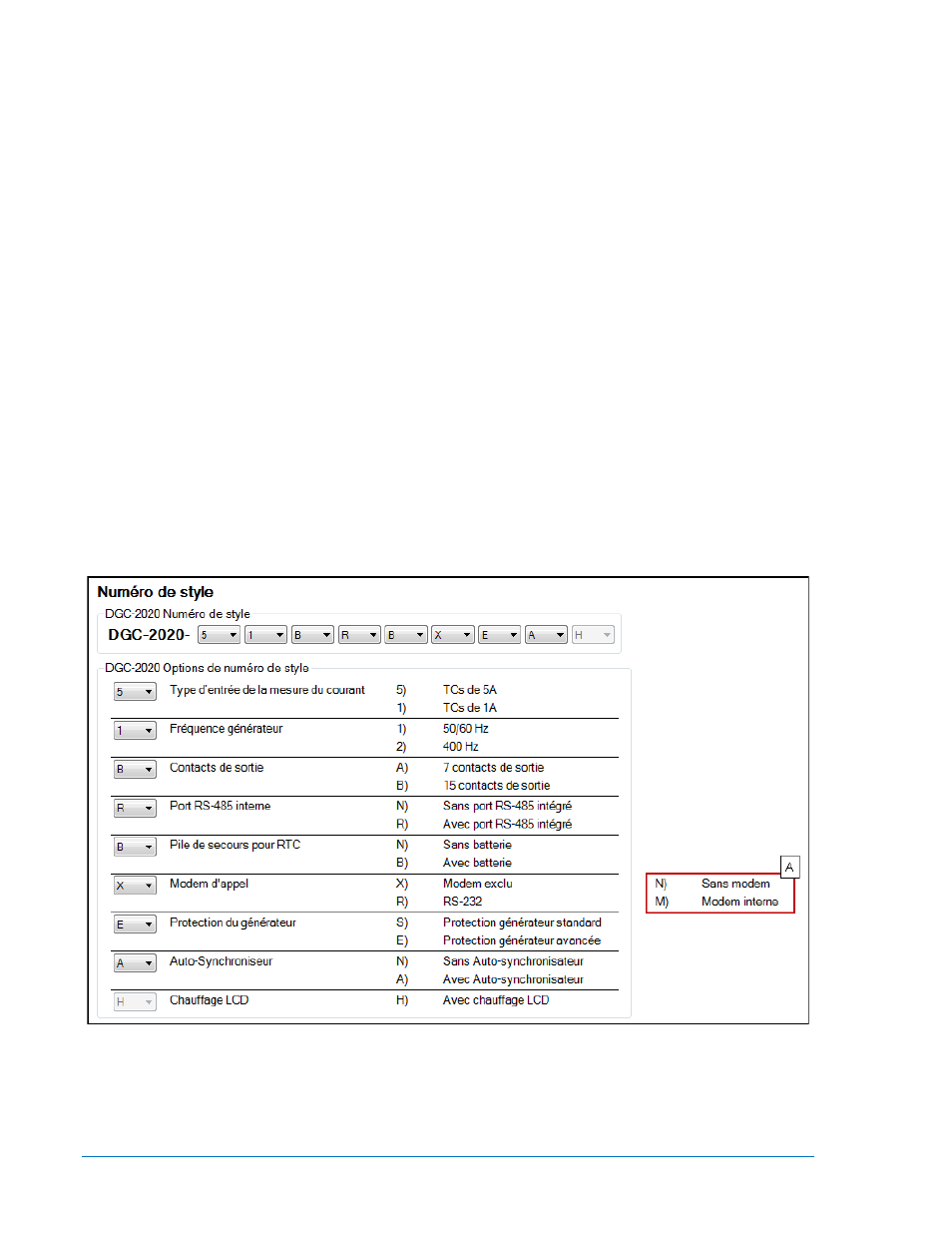

Figure 7-39. Écran Explorateur des paramètres, Paramètres généraux, Numéro de style
A DGC-2020 Dial-out modem options for hardware versions 1 and 2.
2. Dans le cas vous utilisez le module de contrôle à distance du régulateur de vitesse ou du régulateur
de tension, c'est-à-dire un module de type LSM-2020 ou CEM-2020, cliquez sur les commandes
Paramètres systèmes puis Configuration du module à distance. Activez le module nécessaire. Cette
