l'Entrée 5 peut également être configurée avec la valeur de paramètre AND (ET) et MOTEUR
TOURNANT pour gérer l'Élément configurable 1, qui est configurée comme alarme. Le diagramme
logique est illustré par la Figure 7-33.

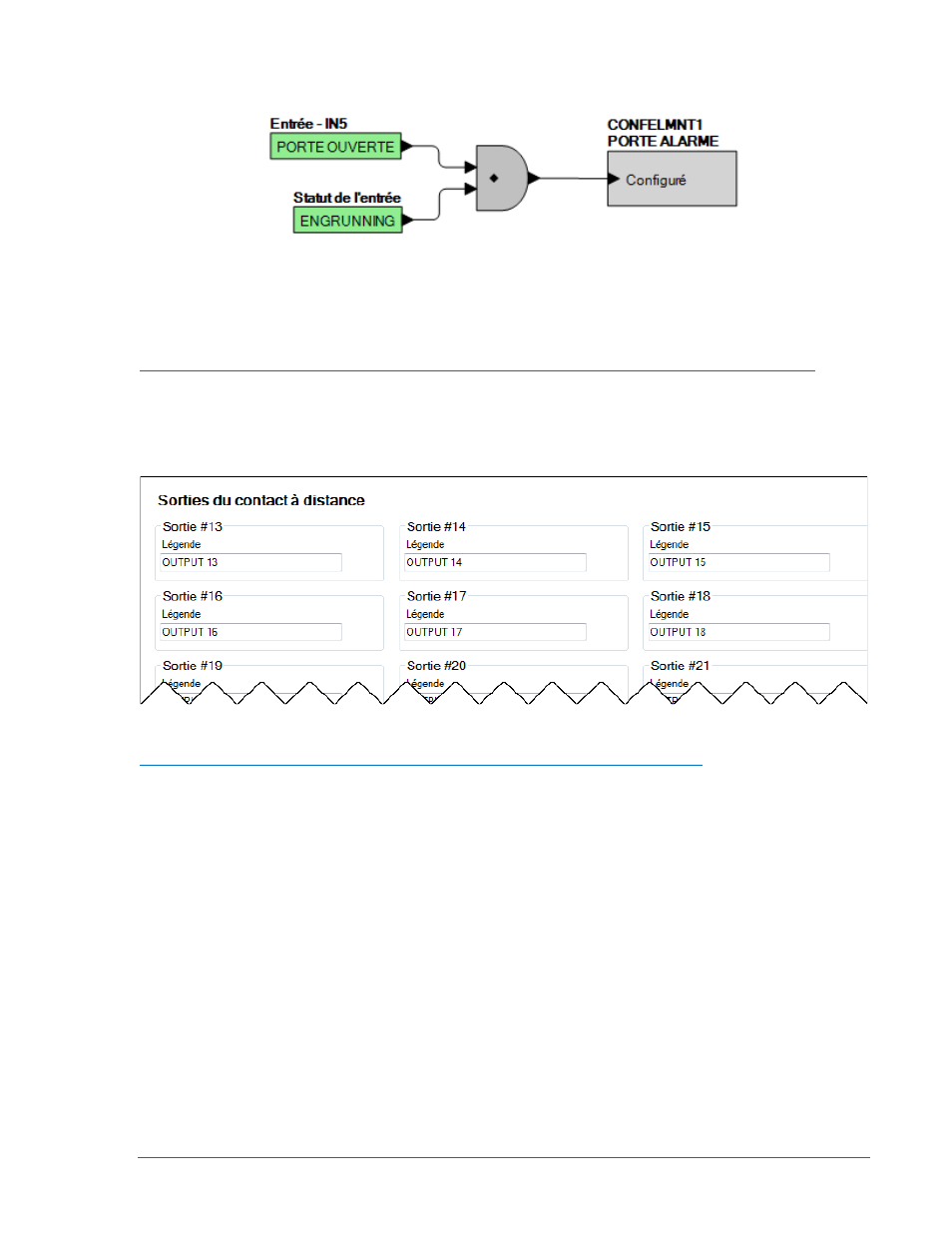

Figure 7-33. Diagramme logique d'utilisation d'un élément configurable
L’entrée 5, configuré comme Pré-alarme déclenche une pré-alarme si la porte est ouverte que le moteur
fonctionne ou soit arrêté. L'élément configurable 1, configuré comme Alarme déclenche une pré-alarme si
la porte est ouverte lorsque le moteur fonctionne.
Configuration des sorties contacts à distance du contrôleur CEM-2020 (Voir Figure 7-34.)
Chemin d’accès IHM: PARAMETRES > SORTIE PROGRAMMABLE > SORTIES
Il peut être attribué un texte descriptif à chaque sortie pour décrire son utilisation. Cette description
apparaît dans la Logique programmable BESTlogicPlus afin de faciliter la programmation et l'utilisation
des dispositifs.
Figure 7-34. Écran Explorateur des paramètres, Sorties programmables, Sorties contact à distance
Configuration des sorties analogiques à distance sur le module AEM-2020
Chemin d’accès IHM: PARAMETRES > SORTIE PROGRAMMABLE > SORTIES ANALOGUES
Il existe quatre sorties analogiques à distance, chacune d'elle étant configurée à l'aide d'un écran qui lui
est particulier dans le logiciel BESTCOMSPlus
®. Les paramètres mesurés par le contrôleur DGC-2020
sont attribués à ces sorties, afin que celles-ci puissent fonctionner comme pilote d'entrée analogique et
d'équipements externes. L’échelle des valeurs des paramètres mesurés et des sorties analogues sont
définies de façon à ce que lorsque le paramètre mesuré est au minimum de l'échelle des valeurs relatives
à ce paramètre, la sortie analogique est au minimum de son échelle des valeurs. De façon similaire,
lorsque le paramètre mesuré est au maximum de l'échelle des valeurs relatives à ce paramètre, la sortie
analogique est au maximum de son échelle des valeurs. Les paramètres de la Sortie analogique à
distance 1 sont représentés par la Figure 7-35.
9400270990 Rev X DGC-2020 - Configuration 7-31
