à rebours s'effectuant à partir du moment où le moteur a terminé son processus de démarrage. À
condition d'être activée, une alarme
E de dépassement de l'échelle de référence alerte l'utilisateur dans le
cas où un fils d'entrée RTD est ouvert ou détérioré.
Chaque entrée RTD peut être configurée de façon indépendante pour annoncer une alarme, une pré-
alarme ou uniquement un statut
F si le signal d'entrée RTD tombe en dessus du seuil configuré G . Un
paramètre de délai H d'activation configurable par l'utilisateur retarde le déclenchement de l'alarme après
que le seuil ait été dépassé.
Les entrées RTD sont intégrées dans un schéma logique programmable BESTlogicPlus en les
sélectionnant à partir du groupe E/S (I/O) dans le logiciel BESTlogicPlus. Référez-vous à la Section 5,
Logique programmable BESTlogicPlus pour obtenir de plus amples informations à ce sujet.
Une entrée RTD à distance est désactivée lorsque la Configuration d'alarme est configurée pour
correspondre à la valeur « aucune ». Le statut d'entrée RTD à distance est disponible dans la Logique
programmable du logiciel BESTlogicPlus lorsque la valeur « statut uniquement » est sélectionnée.

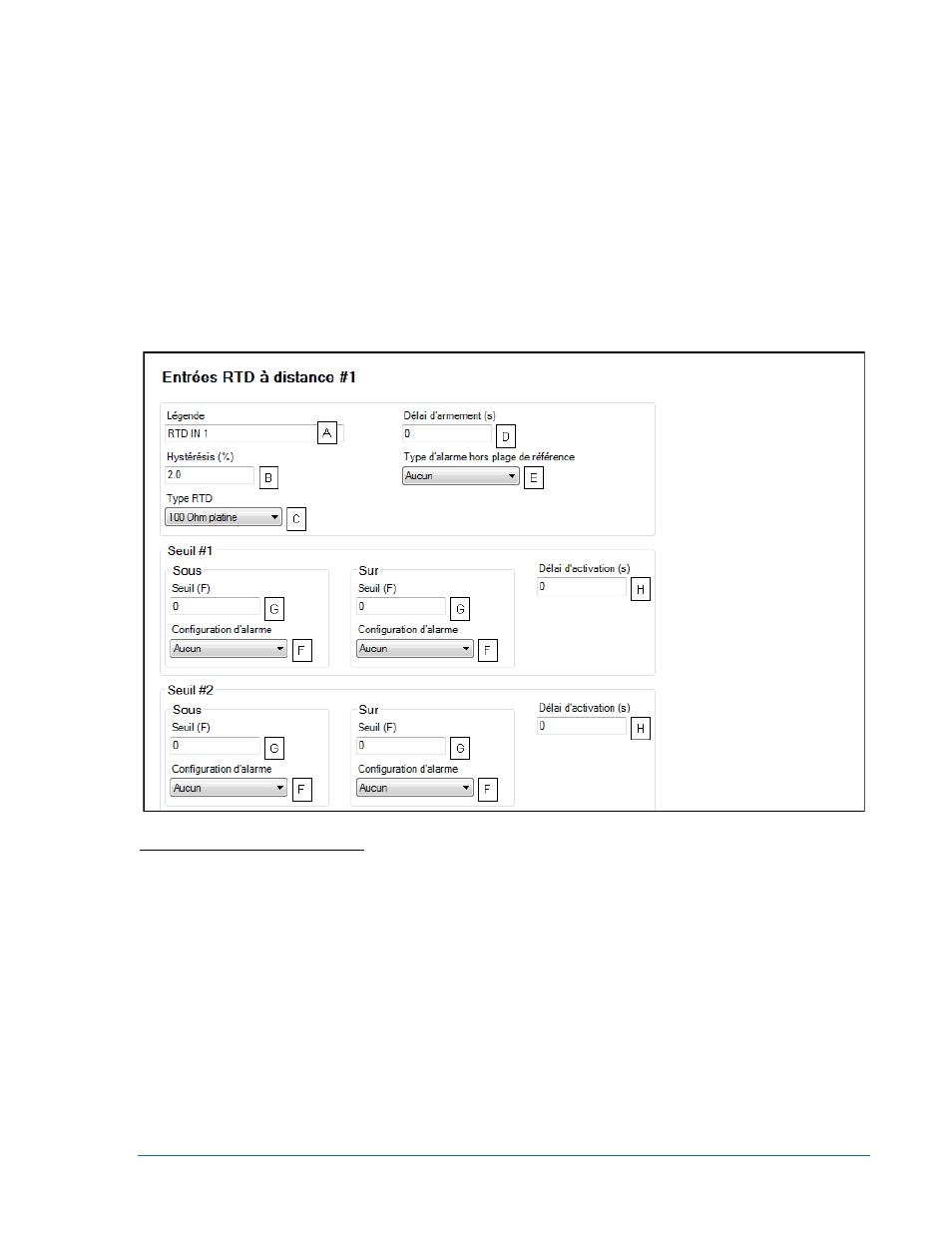

L’écran Entrées RTD à distance #1 du logiciel BESTCOMSPlus est illustré par la Figure 4-39.
Figure 4-38. Entrées RTD à distance #1
A Légende : Supporte une chaîne alphanumérique ayant un maximum de 16 caractères.
B Hystérésis : Ajustable de 0 à 100% par incrément de 0.1%.
C Type RTD : 100 Ohm Platine ou 10 Ohm Cuivre.
D Délai d’armement : Ajustable de 0 à 300 s par incrément de 1 s.
E Type d’alarme hors échelle de référence : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
F Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
G Seuil : Ajustable de –58 à +482
°F par incrément de 1°F ou –50 à +250°C par incrément de 1°C.
H Délai d'activation : Ajustable de 0 à 300 s par incrément de 1 s.
Entrées de thermocouple à distance
Un module d'extension AEM-2020 (Analog Expansion Module) en option offre deux entrées
thermocouples supplémentaires. Pour permettre une identification plus simple des entrés thermocouples,
une désignation
A personnalisée par l'utilisateur peut être attribué à chaque entrée.
Sélectionnez le nombre d’hystérésis B . Les entrées thermocouples sont contrôlées en permanence et leur
statut est affiché sur l'écran de mesure correspondant à la fonction. Un délai C d'armement paramétrable
par l'utilisateur permet la configuration du seuil de l'entrée thermocouples devant être contrôlée de l'une
